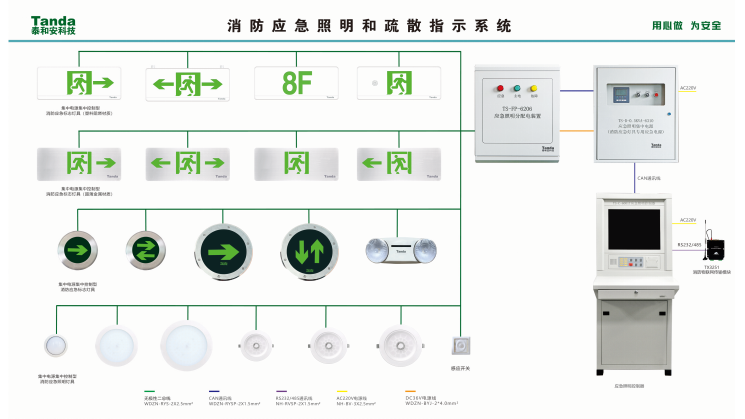

泰和安消防应急照明和疏散指示控制系统设计说明：

1)本系统设计采用《集中电源集中控制型消防应急灯具》系统，系统符合《GB17945-2010》消防应急照明和疏散指示系统国家标准，并具备公安部消防产品认证中心出具的检验报告和产品证书。

2)标志灯具的图形标志颜色为绿色，其表面亮度大于50cd/m2，小于300cd/m2。照明灯具的光通量应大于50lm。

3)应急照明疏散指示系统内的每个终端设备具有独立的地址编码（采用TX6930编码器编码），控制器应能对与其连接的每个设备实时在线检测，并显示工作状态。当系统内的任何一设备发生故障时，控制器应发出故障声、光信号，故障排除后，故障信号自动消除。

4)火灾发生时，疏散系统根据火灾报警系统的联动信息，自动执行以下动作：

　　a)应急照明控制器进入应急状态，并控制与其配接的终端设备进入应急状态；

　　b)应急照明分配电装置的应急指示灯亮，蜂鸣器响；

　　c)应急电源进入应急供电状态；

　　d)应急标志灯具进行调向，指向危险区域的疏散指示箭头图案不亮，指向安全区域的疏散指示箭头图案常亮或闪亮；

　　e)应急照明灯具转入应急状态，区域内的照明灯具点亮。

5)嵌墙式标志灯具和地埋式标志灯具需配本公司专用预埋盒，吊装式标志灯具需选配吊链等配件进行现场安装。地埋式标志灯具线路需要使用防水、防腐蚀电缆，地埋式标志灯具的防护等级应达到IP67，其他设备的防护等级不应小于IP30。

6)通讯部分，控制器与分配电装置、应急电源采用CAN通讯线，使用WDZN-RYSP-2×1.5mm2线，最大传输距离1200m。当CAN节点较多时，需增加CAN中继设备。

7)总线部分，分配电装置与灯具间连接线，使用WDZN-RYS-2×2.5mm2（建议采用截面积≥2.5mm2的线材），最大布线长度为200m，总线布线采用树枝状连线方式。

8)电源线部分，应急电源与分配电装置间的电源连接线使用WDZN-BYJ-2*4.0mm2线。

9)火灾报警系统与消防应急疏散系统间通讯方式采用CAN或者RS485通讯方式，使用WDZN-RYSP-2×1.5mm2线，最大传输距离1200m。

10)TS-D-0.25KVA-6310A集中电源、TS-D-0.5KVA-6310集中电源和TS-FP-6206分配电装置默认与TS-C-6001控制器配接。集中电源可以通过界面设置配接控制器。TS-FP-6206分配电装置可以通过拨码开关第8位选择要配接控制器。

11)现场布线尽量远离高压电线。

12)系统施工时应通知我司派技术人员指导。
