泰和安气体灭火控制系统接线图(2020版)

小编近期时常收到大伙留言说“特别期待泰和安气体灭火控制系统的接线图”,所以我们特意安排技术小哥哥精心制作了该系统的接线图,话不多说,直接上图,推荐大伙收藏备用。

TX3042C气体灭火控制系统图

TX3042C气体灭火控制系统图

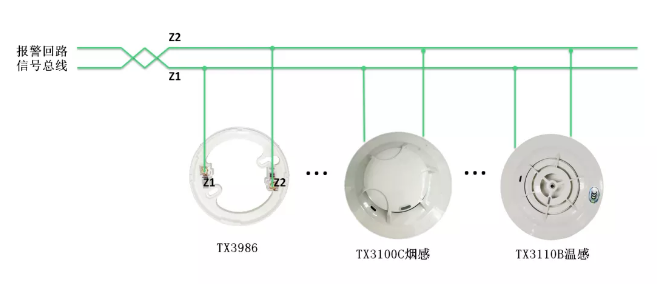

TX3042C配接感烟、感温火灾探测器

TX3042C配接感烟、感温火灾探测器

TX3042C控制器配接火灾声光警报器

TX3042C控制器配接火灾声光警报器

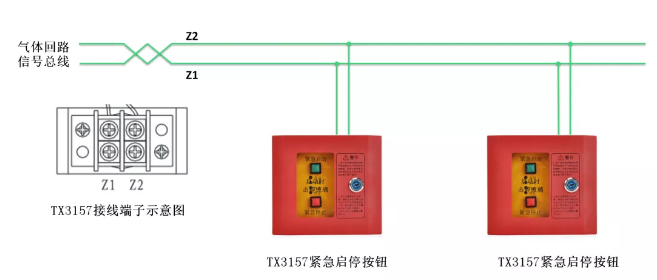

TX3042C控制器配接紧急启停按钮

TX3042C控制器配接紧急启停按钮

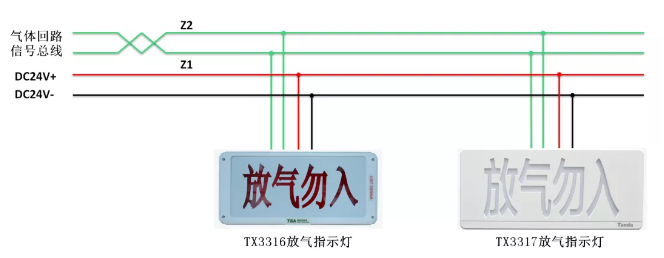

TX3042C控制器配接放气指示灯

TX3042C控制器配接放气指示灯

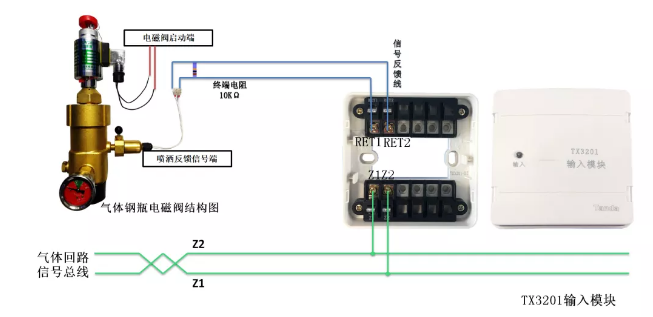

TX3042C配接输入模块监视气体喷洒反馈信号

TX3042C配接输入模块监视气体喷洒反馈信号

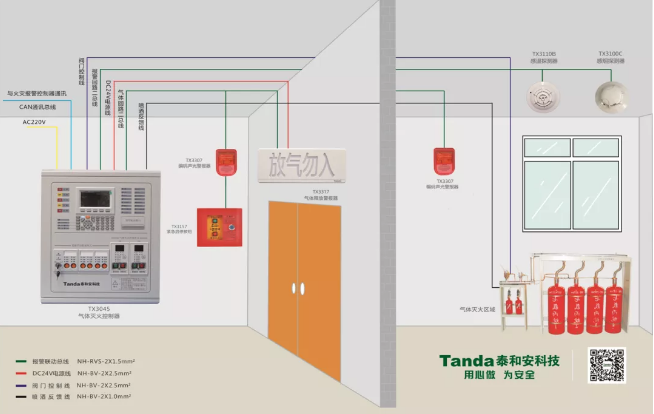

TX3045气体灭火控制系统图

TX3045气体灭火控制系统图

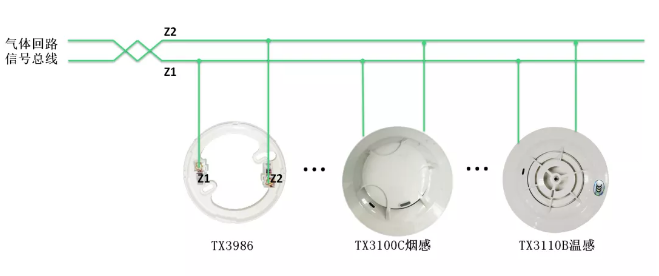

TX3045配接感烟、感温火灾探测器

TX3045配接感烟、感温火灾探测器

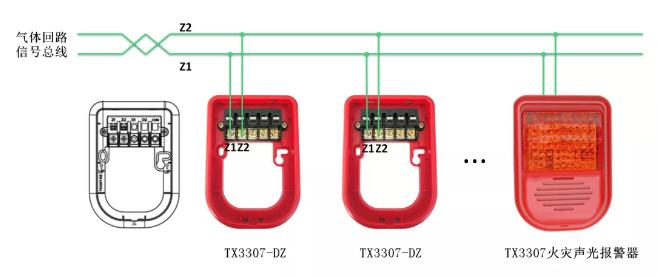

TX3045控制器配接火灾声光警报器

TX3045控制器配接火灾声光警报器

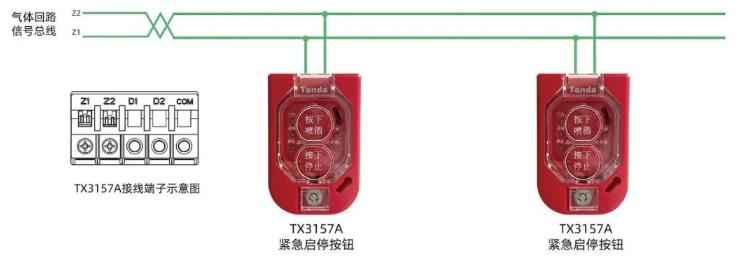

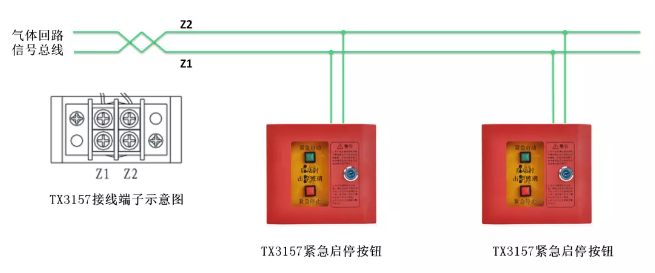

TX3045控制器配接紧急启停按钮(2023年补充)

 TX3045控制器配接紧急启停按钮

TX3045控制器配接紧急启停按钮

TX3045控制器配接紧急启停按钮

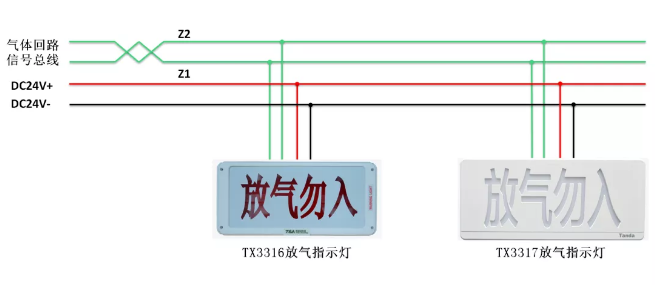

TX3045控制器配接放气指示灯

TX3045控制器配接放气指示灯

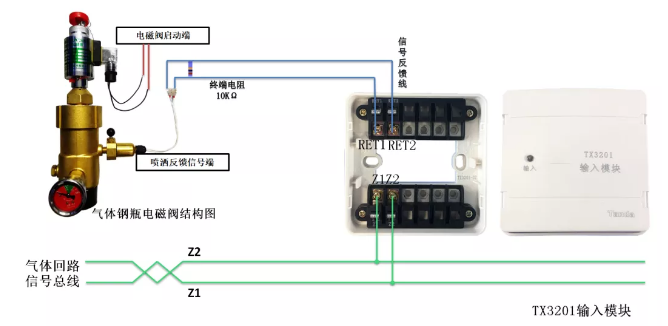

TX3045配接输入模块监视气体喷洒反馈信号

TX3045配接输入模块监视气体喷洒反馈信号
