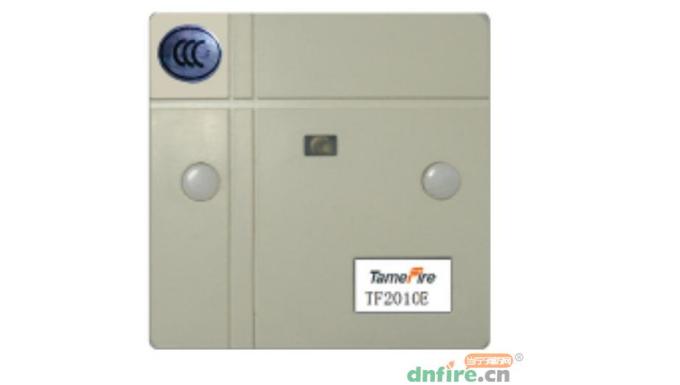

TF2010E输出模块用于启动排烟阀、卷帘门、消防泵等外控设备，输出模块除能控制设备外还能接收一个设备的动作信号，触点容量1A 30V/DC。

方式1：单输出方式接线图

　　备注：1（L-），2（L+）接回路总线，3（-）、4（+）接24VDC电源线，7（-）、8（+）接设备，9、10端禁止接线。

方式2：一入一出方式接线图

　　备注：1（L-），2（L+）接回路总线，3（-）、4（+）接24VDC电源线，7、8分别为两组常开触点，9,10端严禁有源电压接入。

注意：

　　1.输出模块无论工作在方式1或方式2下，3（-）、4（+）端口都必须接24~48VDC电源。

　　2.输出模块的工作方式出厂默认为无源方式，若需要模块工作于有源方式，请在订货时予以说明。输出模块的继电器为动作后不需要24V电压的自动保持继电器，所以模块有可能在运输过程中由于振动而导致继电器常开触点接通，这属于正常现象，在设备安装完并完成设备的登记工作后，接通的常开触点会自动复位。

　　警告：输入模块输出模块的反馈输入端（9，10端）只能接受无源触点信号，严禁一切有源电压接入，否则会导致设备损坏。
