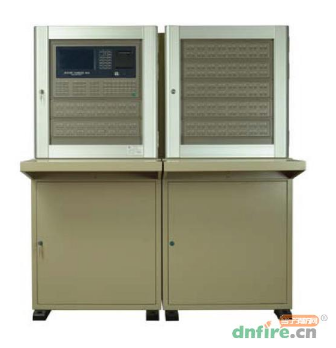

1、回路板设置：8块回路板组成一个8回路的单元。在每个8回路单元上，有块回路通讯板，上面有4个插接块座用来确定其回路号。在4个插接块座上，全部不插插接块（0000）为第一单元（自左到右1、2、4、8），对应1～8回路；（1000）为第二单元，对应9～16回路，以此类推。

2、手动直接控制装置设置：在每个16点手动直接控制装置单元上，有1个4位拨码开关用来确定其手动直接控制装置的单元号。该拨码开关为ON有效。（0000）为手动直接控制装置的第1单元，对应点号：1～16。（0001）为手动直接控制装置的第2单元，对应点号：17～32。……。（1110）为手动直接控制装置的第8单元，对应点号：113～128号。

3、火灾显示盘设置：火灾显示盘型号为JB-YX-9601。火灾显示盘的具体用法详见火灾显示盘使用说明书。JB-YX-9601型火灾显示盘有两种使用方式：系统型和回路型。系统型层显回路号为73，最多252台。回路型层显作为一个探测点，带在回路上。每回路最多可带8台回路型层显。

　　（1）．系统型或回路型层显的地址号，都可以通过层显内部“地址设置”菜单来设定。

　　（2）．在控制器编程菜单“属性配置”中，层显盘号、点号以及汉字位置只要修改过，就必须要在“层显数据”编程菜单中，按回路号逐个进行新的数据传送，对系统型层显的修改方能有效。

　　（3）．回路型层显作为回路上一个探测点处理，它重复显示的点号由该回路型层显上进行编程操作。有关回路型层显的编程操作，详见“回路型层显使用说明书”。

4、接口设置：（2个RS-232对外接口、2个RS-485对内接口和1个CAN总线联网接口）

　　（1）．CRT系统：用COM1接口，对外有专用接线端子。（9芯插座2-RXD、3-TXD、5-GND）。

　　（2）．保留接口：用COM2接口，对外有专用接线端子。（9芯插座2-RXD、3-TXD、5-GND）。

　　（3）．灭火系统：用RS-485接口，内部连线。

　　（4）．层显系统：对外接线PS+、PS-。

　　（5）．组网方式：用CAN总线通讯，需配置CAN联网板。用于集中－区域网络系统联网。
