PSKD20电控消防水炮系统安装指导

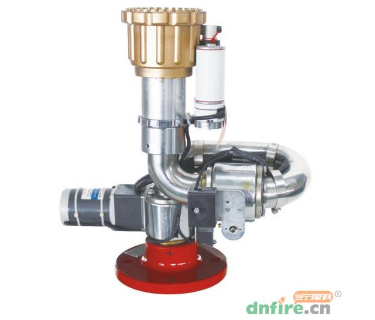

PSKD20电控消防水炮

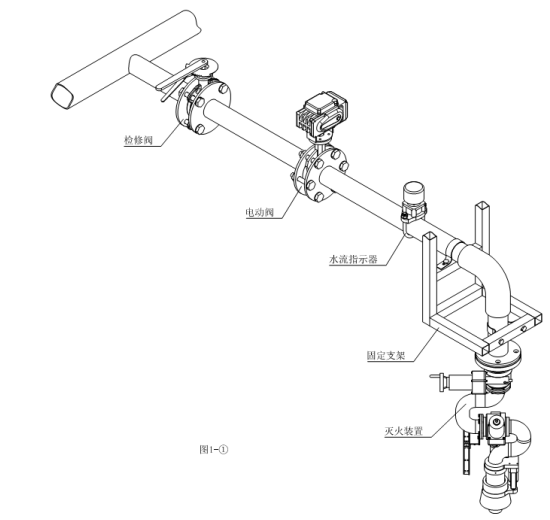

PSKD20电控消防水炮灭火装置管路安装图如图1-①所示,详细安装方法如图1-②、1-③、1-④、1-⑤、图1-⑥、1-⑦所示

PSKD20电控消防水炮系统安装图

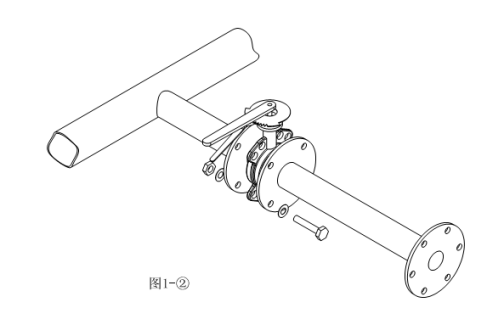

1、如图1-②将两管法兰和检修阀的孔依次对齐,然后将放上一个平垫的螺丝从一侧插入安装孔,再在另一侧放上平垫,旋上螺母后用扳手拧紧到时适当程度,其它孔按相同方法完成。

PSKD20电控消防水炮系统安装图

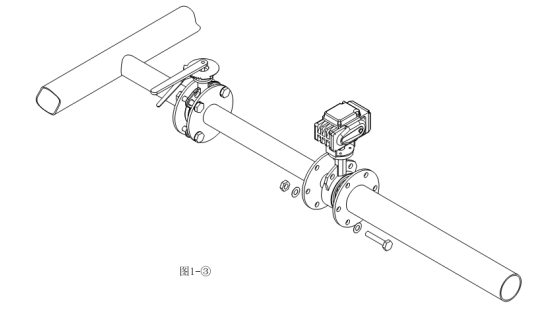

2、如图1-③将两管法兰和电动阀的孔依次对齐,然后将放上一个平垫的螺丝从一侧插入安装孔,再在另一侧放上平垫,旋上螺母后用扳手拧紧到时适当程度,其它孔按相同方法完成。

PSKD20电控消防水炮系统安装图

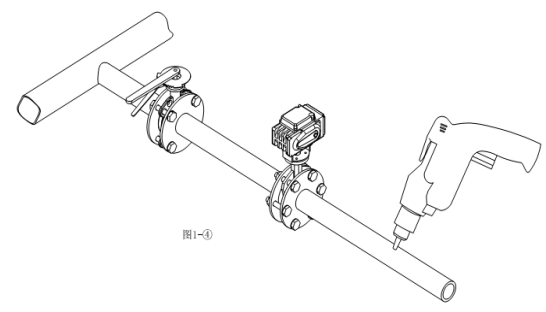

3、如图1-④用电动手钻、开孔器在水管适当位置钻一个适当大小的孔。DN100/DN80水流指示器开Φ50的孔。

PSKD20电控消防水炮系统安装图

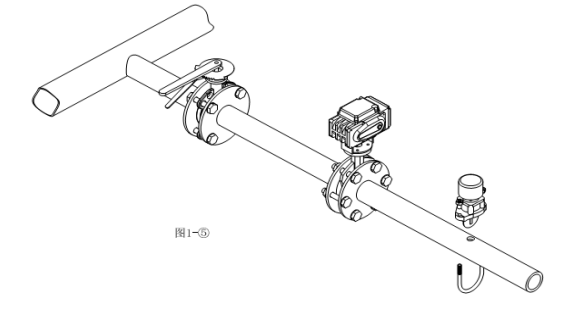

4、如图1-⑤将水流指示器的U形扣拆开,然后将水流指示器上的橡皮柄塞入图1-④用电动手钻钻的孔中,再依形贴在水管上(要确保密封圈套在水流指示器上),最后如图将U形扣穿过水管和水流指示器的安装孔,把螺母旋紧到适当程度。

PSKD20电控消防水炮系统安装图

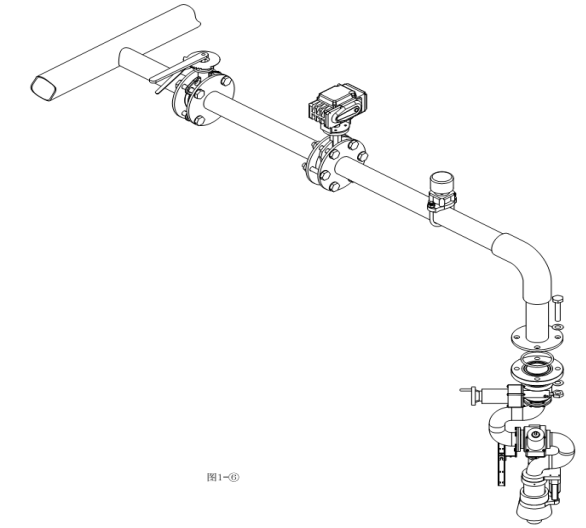

5、如图图1-⑥在两管法兰之间放入密封圈后依次将法兰孔对齐,然后将放上一个平垫的螺丝从一侧插入安装孔,再在另一侧放上平垫,旋上螺母后用扳手拧紧到时适当程度,其它孔按相同方法完成。

PSKD20电控消防水炮系统安装图

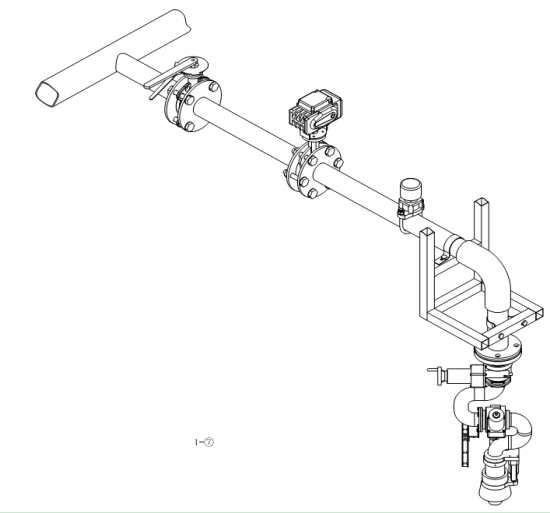

6、如图1-⑦安装固定支架,值得注意的是因为安装环境不同,固定支架有不同的安装样式,请您根据现场情况选择最适合的安装样式,安装固定支架的主要目的是防止消防炮全流喷射时后坐力引起的震动和晃动。供水管路的安装不尽之外应严格按照管路安装规范进行。

PSKD20电控消防水炮系统安装图

管路设备安装注意事项:手动信号蝶阀、电动蝶阀、水流指示器应水平安装,装炮法兰口应垂直向下且法兰盘盘面应该水平。
