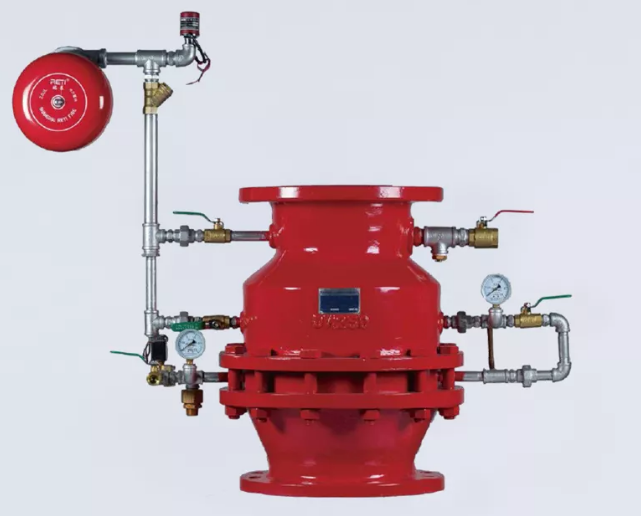

ZSFS活塞式雨淋阀由阀组、电磁阀、手动球阀、过滤器、压力开关、水力警铃、压力表和管路附件组成，活塞式密封直通式通道，构简单，维修方便。平时活塞密封盘将雨淋阀分成上腔、活塞腔和下腔三个部分，活塞板由活塞腔压力和弹簧压力完成密封，一旦系统启动而使活塞腔压力下降，下腔供水侧压力将密封盘推开并进行供水达到自动喷水灭火的目的。

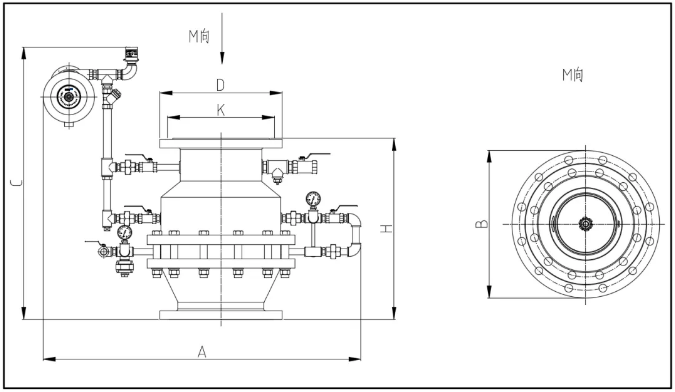

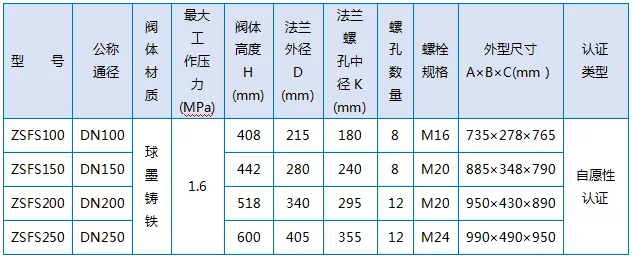

活塞式雨淋报警阀外形尺寸及技术参数

活塞式雨淋报警阀系统调试

　◎首先将进水口蝶阀关闭，打开快速补水球阀，关闭其余球阀。关闭出水口蝶阀，缓慢打开进水口蝶阀，在弹簧弹力和供水压力推动下，活塞杆推动阀板和密封垫向上移动，当活塞腔压力表压力显示与出水口压力表显示一致时，活塞式雨淋阀关闭，此时雨淋阀为伺服状态；

　◎伺服状态平稳后，可进行水力警铃报警试验：

　　a.直接打开供水系统试验警铃球阀，水力警铃报警；

　　b.打开与活塞阀连接的电磁阀，活塞阀压力下降，下腔水压推开阀板和密封垫，雨淋阀开启，水力警铃可报警。

　◎阀安装位置应当留有一定的空间，安装高度1-1.4米为宜，以便于安装、维护和保养。

　◎在有冰冻的地区，雨淋阀应安装在有采暖设备的室内，以保证阀内、供水侧和系统侧内的水不结冰。同时安装的环境温度不能高于65℃。

　◎安装雨淋阀之前，供水管路必须彻底清洗，确保管路中没有杂物。

　◎系统安装完毕后，用水压1.6MPa保压2小时和气压0.28MPa保压24小时进行泄漏试验，水压不漏水、气压压力降小于0.01MPa为合格。

活塞式雨淋报警阀维护与保养

　　雨淋阀应每月巡检一次，每年检修一次（冲洗管道；清除水垢、杂质；检查各运动件、密封件的性能；各轴有无严重划痕、毛头、变形；节流孔有无堵塞；阀座有无水垢、锈蚀杂质。各橡胶件的正常使用寿命为五年，如有老化、压痕变形、老化发硬、粘贴、磨损等现象，应即时予以更换）。

　　装置应每季度做一次主排水试验及报警试验，每年做一次开阀功能试验。雨淋装置及其辅件应每半年进行一次维护保养。

瑞泰活塞式雨淋报警阀产品特点

　◎阀体材质为球墨铸铁、内部结构材质为不锈钢，耐腐蚀性强

　◎活塞开启时震动小

　◎装置使用完成后可打开快速补水球阀，直接手动复位

　◎规格齐全，DN100-DN250

　◎降压开启，具有防复位防误喷功能
