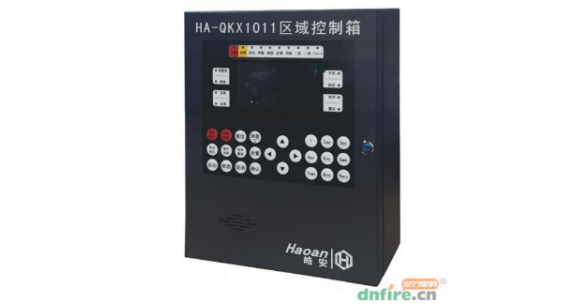

皓安消防HA-QKX1011区域控制箱布线要求：

⑴ 机箱内部端子配线：所有引入线均剥开0.5mm，挂锡或接线卡后接入端子。

⑵ CAN通讯总线：

　　导线：铜导线截面积≥1.5mm2，耐压≥250V，双绞线（距离≤500m）。

　　电缆：铜导线截面积≥1.5mm2，耐压≥250V，屏蔽双绞线（距离≤1000m）。

　　通讯总线距离＞1000m时，应考虑加装CAN中继器或使用光纤传输。

　　电缆竖井（沟）内的布线要求：通讯线在电缆竖井（沟）应单独穿管或在金属线槽内敷设，要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。

⑶ 装置电源及阀电源线：

　　导线：铜导线截面积≥2.5mm2，耐压≥250V。

　　电缆：铜导线截面积≥2.5mm2，耐压≥250V。

　　现场功率负载过大时，应对线径适当增大。

⑷ 直流24V联动电源线：铜导线截面积≥1.5mm2，耐压≥250V，使用双色或编号线区分正负极性，供电导线总压降≤3V时，应考虑增大导线截面积。

⑸ 穿管要求：CAN通讯总线应单独穿管，严禁与动力线、照明线、交流线、视频线或广播线穿入同一管中，更不可同大功率设备电缆共桥架。

⑹ 图像视频线：应严格选用正规的视频传输线SYV-75-5,传输距离≤300m，传输距离过长时，应选用视频光端机通过光纤进行传输，以增加视频传输的稳定性，让视频更加清晰稳定。

⑺ CAN组网通讯线：

　　严格使用铜导线截面积≥1.5mm2，耐压≥250V，屏蔽双绞线（距离≤1000m）；距离＞1000m时，应考虑加装CAN中继器或使用光纤传输组网。
