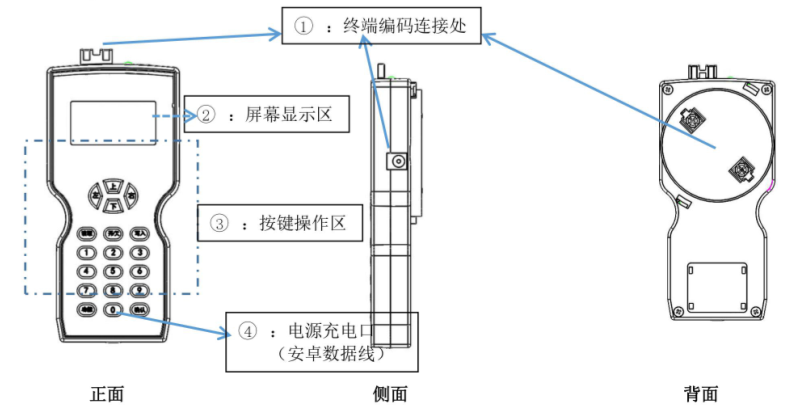

①：共3种编码连接方式，根据需求可自行选择；

　　②：屏幕显示区，人机交互界面；

　　③：按键操作区域，配合显示区域操作；

　　④：设备充电口，普通安卓线，充电电压5V=100mA

JB-BMQ-11编码器使用方法：

1.长按编码器（开/关）键4s，编码器即可进入编码界面，若长按后无法显示汉字，则需要用安卓数据线对编码器进行充电；

2.开机正常后进入编码界面，在下方数字键中输入相应的号码(001-254中任意一个)，使用配套鳄鱼夹夹住编码模块，按下写入键后，号码自动跳入下个号码，并提示写入成功即可。

3.编写完成后，可以按下读取键读取写入地址是否正确；

4.当编码器使用完成后可按一下（开/关）键，编码器立即进入待机模式，或连续未使用5分钟后自动进入待机状态，直至下次开机。

(注：读取号码越大，读取的时间越长)

JB-BMQ-11编码器连接示意图：

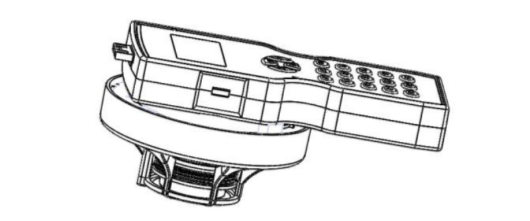

　　1、连接探测器可使用编码器自带底座

　　温感、烟感可通过连接底座进行编码操作。

　　2、通用性鳄鱼夹编码接口

　　可以对火灾报警控制器下现场终端进行编码。

　　鳄鱼夹两端夹到待编模块信号通讯端，进行编码操作即可。
