一、问题描述及原因分析

1．问题描述

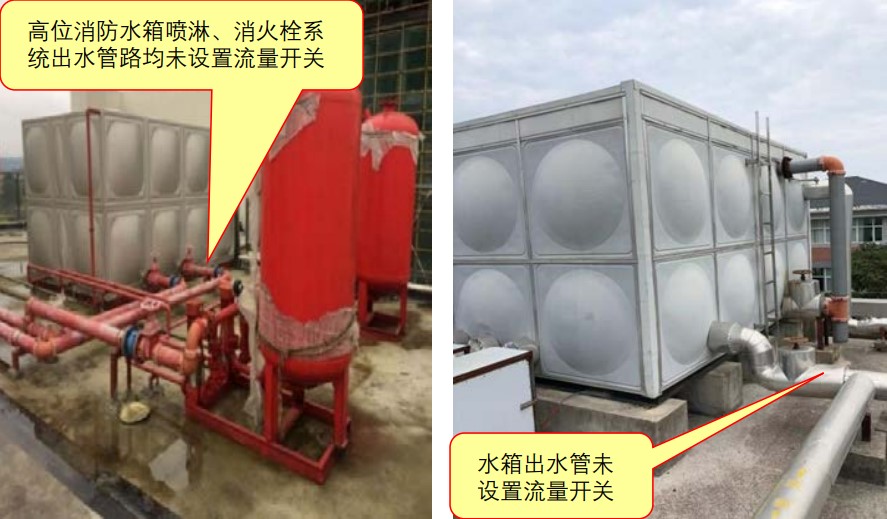

1）高位消防水箱出水管上未设置流量开关或流量开关设置位置不正确；【图示1】

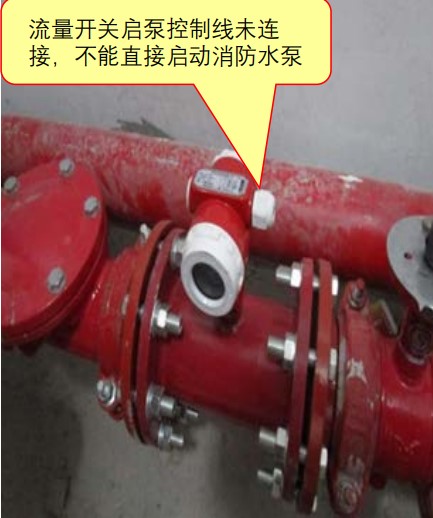

2）流量开关启泵控制线未接入消防水泵控制柜二次回路，流量开关动作后不能启动消防泵；【图示2】

3）流量开关的启动流量值设置很随意，导致流量开关误启泵或不启泵现象。

错误做法

图示1

图示2

2．原因分析

1）施工人员在施工过程中遗漏；

2）设计图纸未设置流量开关或流量开关的位置设置错误；

3）施工人员对流量开关启动流量值不清楚。

二、规范要求及正确做法

1．规范要求

☆《消防给水及消火栓系统技术规范》(GB 50974-2014)第11.0.4条。【图示3】

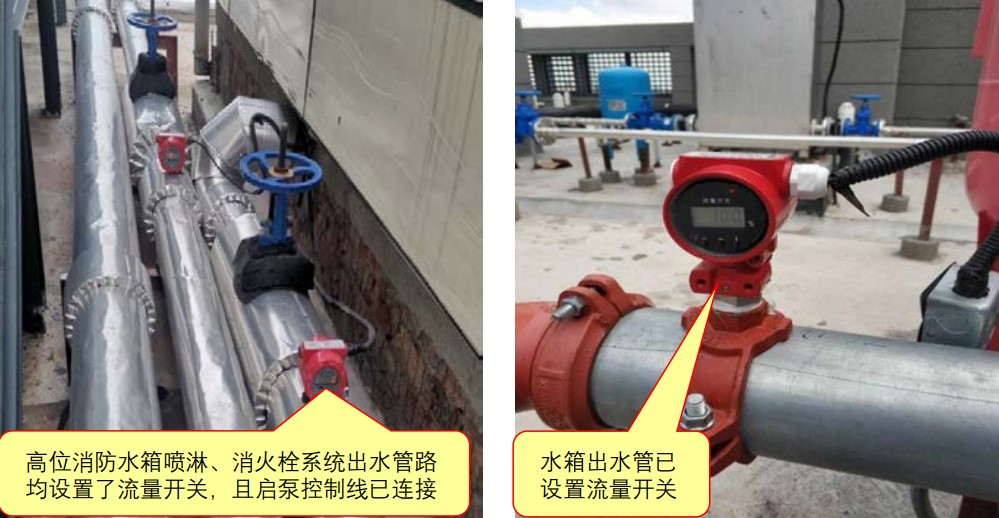

2．正确做法

图示3

三、应对措施及防治指南

1．消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内；

2．流量开关应设置在消防水箱出水管的气压罐供水后端重力流管的汇流总管上；

3．流量开关应能在管道流速为0.1m/s～10m/s时可靠启动，动作流量设定值应大于消防水箱设计泄露补水流量,以免误启动。

4．流量开关启泵控制回路可设置30s延迟启泵功能，提高系统的可靠性。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
