一、问题描述

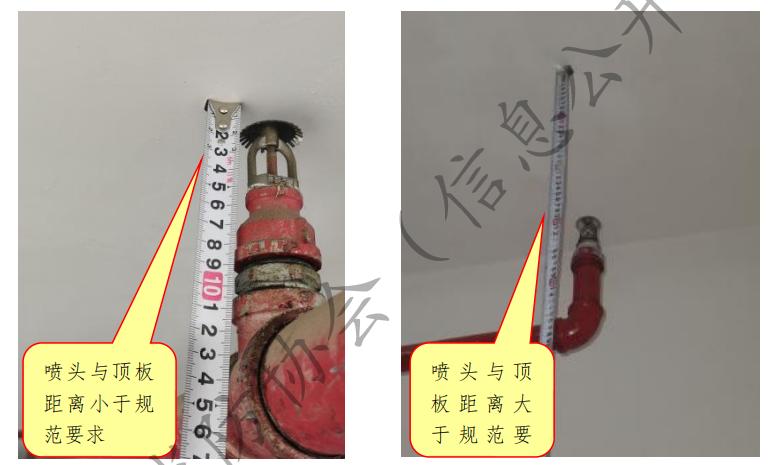

　　喷头与顶板的距离不符合规范要求。表现为：直立型标准覆盖面积洒水喷头溅水盘与顶板的距离小于75mm，或大于150mm。如下图所示

二、规范要求

　　《自动喷水灭火系统设计规范》GB50084-2017第7.1.6条：直立型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm～150mm。

　　附7.1.6 除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm~150mm，并应符合下列规定：

　　1 当在梁或其他障碍物底面下方的平面上布置洒水喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离应为25mm~100mm。

　　2 当在梁间布置洒水喷头时，洒水喷头与梁的距离应符合本规范第7.2.1条的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。梁间布置的洒水喷头，溅水盘与顶板距离达到550mm仍不能符合本规范第7.2.1条的规定时，应在梁底面的下方增设洒水喷头。

　　3 密肋梁板下方的洒水喷头，溅水盘与密肋梁板底面的垂直距离应为25mm~100mm。

　　4 无吊顶的梁间洒水喷头布置可采用不等距方式，但喷水强度仍应符合本规范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。

三、隐患影响

　　直立型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离小于75mm或大于150mm，使喷头热敏元件处于不是易于接触热气流的最佳位置，影响到喷头动作时间，延迟喷头洒水灭火。

四、纠正措施

　　拆出喷头短立管，缩短或加长短立管的长度，使喷头溅水盘与顶板的距离在规范范围内。

来源：《广西建设工程消防施工质量常见通病防治手册》2024版
