一、问题描述及原因分析
1.问题描述

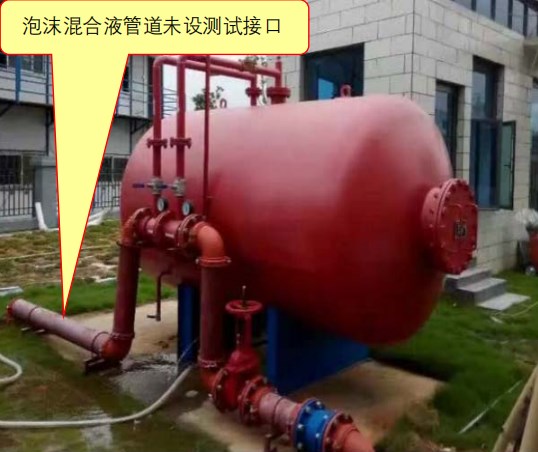

泡沫混合液输送管道上,没有设置流量检测接口、试验检测口。【图示1】
图示1
2.原因分析
1)施工图纸未明确流量检测和试验检测接口的设置要求,导致施工单位没有安装;
2)施工单位未严格按照设计要求进行施工,疏忽漏装。
二、规范要求及正确做法
1.规范要求
☆《泡沫灭火系统技术标准》(GB 50151-2021)第4.1.7条。【图示2】【图示3】

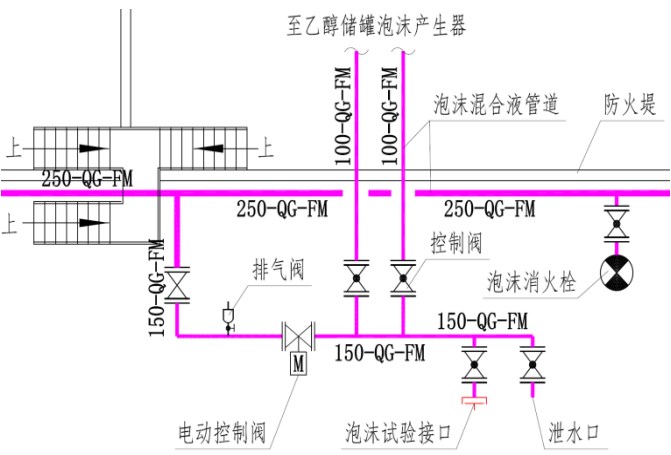

2.正确做法
图示2
图示3
三、应对措施及防治指南
1.设计文件中应明确流量检测和试验检测接口的设置要求;
2.施工单位应严格按照施工图要求,在固定式系统的泡沫混合液主管道上留出泡沫混合液流量检测仪器的安装位置;在泡沫混合液管道上设置试验检测口;在防火堤外侧最不利和最有利水力条件处的管道上设置供检测泡沫产生器工作压力的压力表接口。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《泡沫灭火系统技术标准》(GB 50151-2021):
第4.1.7条 在固定式系统的泡沫混合液主管道上应留出泡沫混合液流量检测仪器的安装位置;在泡沫混合液管道上应设置试验检测口;在防火堤外侧最不利和最有利水力条件处的管道上宜设置供检测泡沫产生器工作压力的压力表接口。
