压力式泡沫比例混合装置工作原理图

压力式泡沫比例混合装置是用来存储泡沫液并通过压力式比例混合器利用消防泵组的供水将泡沫液置换出来,并与供水按一定比例混合形成泡沫混合液的装置。

压力式泡沫比例混合装置

压力式泡沫比例混合装置分为卧式结构和立式机构,立式的型号PHYML开头,卧式的不带L就为PHYM,这一般根据实际配置的需要和安装空间的位置进行选择。

压力式泡沫比例混合装置工作原理:

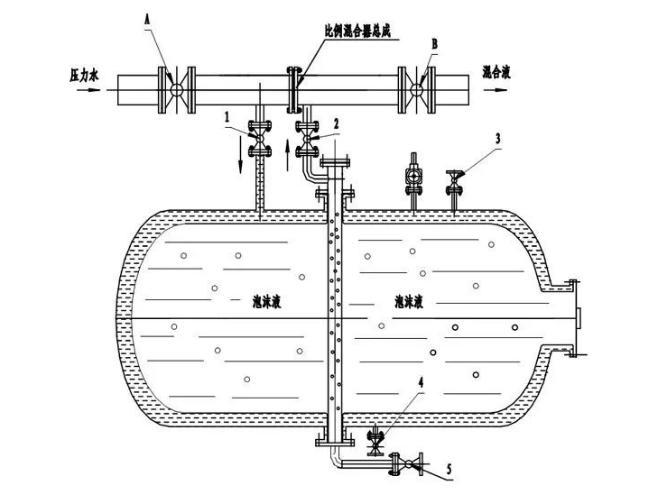

压力式泡沫比例混合装置工作原理图

A 进口阀
B 出口阀
1 进水阀
2 出液阀
3 排气阀
4 排水阀
5 排液阀

↑ 卧式压力式泡沫比例混合装置工作原理

压力式泡沫比例混合装置工作原理图

↑ 立式压力式泡沫比例混合装置工作原理

  当消防水经过比例混合器,水流首先通过位于比例混合器前端的进水管注意罐体,并在罐体内挤压胶囊将泡沫液压入出液管路。泡沫液在出液管末端被吸入比例混合器,从而形成消防水与泡沫液的置换。置换出的泡沫液与经比例混合器的消防水混合形成泡沫混合液供给泡沫发生装置/设备,进行灭火工作。
