一、压力式泡沫比例混合装置概述

　　压力式泡沫比例混合装置主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。每个管路均安装有阀门、进水管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。压力式泡沫比例混合装置是用来储存泡沫灭火剂，并通过压力式比例混合器的作用，将消防供水置换装置内储存的泡沫灭火剂，并与供水按一定的比例混合形成泡沫混合液的装置。

　　压力式泡沫比例混合装置按储罐的结构形式分为：卧式比例混合装置和立式比例混合装置；按比例混合器的个数分为：单比例混合器混合装置和多比例混合器（2只或是4只或是多只）混合装置。

　　PHYM系列压力式泡沫比例混合装置由罐体、比例混合器两部分组成。装置利用消防供水将罐体胶囊中存储的泡沫液置换出来，并通过比例混合器按一定的比例与水混合形成泡沫混合液。

　　压力式泡沫比例混合装置分为卧式结构、立式结构。比例混合器可以与罐体分体安装，也可根据要求加装比例混合器，构成多比例混合器的配置，同时或交替供给泡沫混合液。可使用手动操作，也可以安装自动化控制系统进行自动/远程操作。用户可以根据实际配置的需要和安装空间的位置进行选择。

　　压力式比例合装安装、使用、维护简易，造价经济、性能稳定可靠。适用于原油及成品油库泡沫站泡沫液储量需求小于5000L以及化工罐区、地下车库闭式泡沫喷淋系统等其它混合液流量需求小于120L/s或泡沫液储量需求小于等于10000L的泡沫灭火系统。

二、压力式泡沫比例混合装置工作原理

　　压力式泡沫比例混合装置主要由带胶囊的泡沫液压力储罐与利用文丘里原理制成的PHYM型压力式比例混合器组成，当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压胶囊，将胶囊中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备（中、低、高倍数泡沫产生器，泡沫枪，泡沫炮等）与空气混合产生泡沫灭火。

三、压力式泡沫比例混合装置特点

　　1、泡沫罐混合比例相当稳定、准确可靠，可提供高质量的泡沫混合液。

　　2、泡沫罐压力降损最小，喷射的泡沫灭火剂能量大，穿透能力强。能迅速扑灭火灾。

　　3、节约泡沫液，降低灭火成本。由于泡沫罐的胶囊将泡沫液与水隔开,泡沫液一次未用完,下次可继续使用,而且混合精度稳定、可靠。

四、压力式泡沫比例混合装置适用范围

　　压力式泡沫比例混合装置适用范围广，无论高、中、低倍数泡沫灭火剂均可使用。自动泡沫灭火系统泡沫比例混合装置既可用泡沫喷头，也可用洒水喷头。

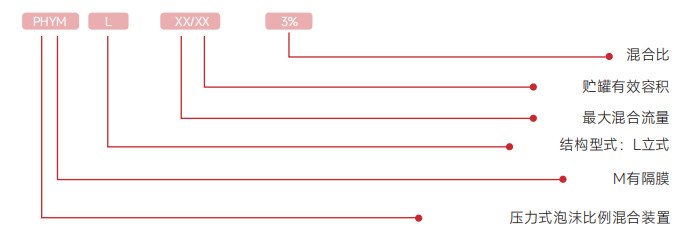

五、压力式泡沫比例混合装置常见型号

型号	混合比(%)	流量范围(L/s)	工作压力范围（MPa)	压力降(MPa)	储罐容积(L)	比例混合器通径	结构型式
PHYM24/10 (3%)	3	3~24	0.6~1.6	≤0.15	1000	100	卧式
PHYM24/20 (3%)	3	3~24	0.6~1.6	≤0.15	2000	100	卧式
PHYM120/10 (3%)	3	8~120	0.6~1.6	≤0.15	1000	150	卧式
PHYM120/20 (3%)	3	8~120	0.6~1.6	≤0.15	2000	150	卧式
PHYM120/30 (3%)	3	8~120	0.6~1.6	≤0.15	3000	150	卧式
PHYM120/40 (3%)	3	8~120	0.6~1.6	≤0.15	4000	150	卧式
PHYM120/50 (3%)	3	8~120	0.6~1.6	≤0.15	5000	150	卧式
PHYM32/10 (6%)	6	10~32	0.6~1.2	≤0.15	1000	100	卧式
PHYM32/20 (6%)	6	10~32	0.6~1.2	≤0.15	2000	100	卧式
PHYM32/30 (6%)	6	10~32	0.6~1.2	≤0.15	3000	100	卧式
PHYM48/30 (3%)	3	12~48	0.6~1.2	≤0.15	3000	150	卧式
PHYM48/50 (6%)	6	12~48	0.6~1.2	≤0.15	5000	150	卧式
PHYM64/40 (6%)	6	16~64	0.6~1.2	≤0.15	4000	150	卧式
PHYM64/50 (3%)	3	16~64	0.6~1.2	≤0.15	5000	150	卧式
PHYM64/60 (6%)	6	16~64	0.6~1.2	≤0.15	6000	150	卧式
PHYM80/80 (6%)	6	24~80	0.6~1.2	≤0.15	8000	150	卧式
PHYM100/80 (3%)	3	24~100	0.6~1.2	≤0.15	8000	150	卧式
PHYM100/100 (3%)	3	24~100	0.6~1.2	≤0.15	10000	150	卧式
PHYM100/100 (6%)	6	24~100	0.6~1.2	≤0.15	10000	150	卧式
PHYML24/05 (3%)	3	3~24	0.6~1.6	≤0.15	500	100	立式
PHYML24/07 (3%)	3	3~24	0.6~1.6	≤0.15	700	100	立式
PHYML120/10 (3%)	3	8~120	0.6~1.6	≤0.15	1000	150	立式
PHYML120/15 (3%)	3	8~120	0.6~1.6	≤0.15	1500	150	立式
PHYML120/20 (3%)	3	8~120	0.6~1.6	≤0.15	2000	150	立式
PHYML120/30 (3%)	3	8~120	0.6~1.6	≤0.15	3000	150	立式
PHYML32/10 (3%)	3	3~32	0.6~1.2	≤0.15	1000	100	立式
PHYML32/20 (3%)	3	3~32	0.6~1.2	≤0.15	2000	100	立式

*需要其他型号请联系
