一、问题描述及原因分析

1．问题描述

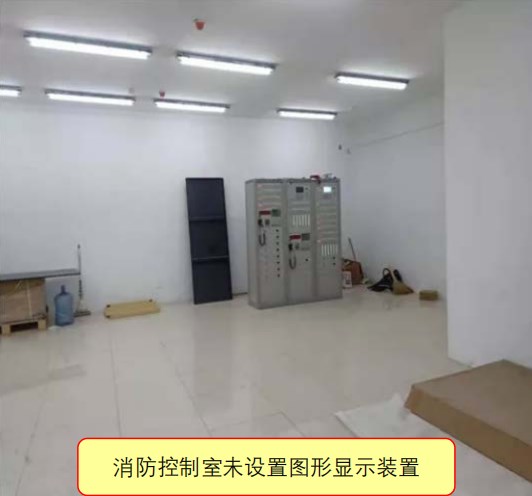

1）消防控制室未设置图形显示装置；【图示1】

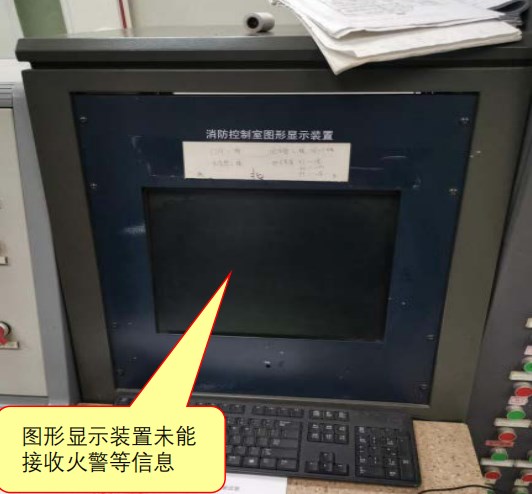

2）图形显示装置不能接收火灾报警控制器、消防联动控制器、电气火灾监控器、可燃气体报警控制器等相关信息。【图示2】

图示1

图示2

2．原因分析

1）设计单位或施工单位疏忽，消防控制室未设置图形显示装置；

2）部分系统设备因与火灾自动报警系统通信不兼容，或调试忽略了相关信息的传输设置导致图形显示装置不能接收火灾报警控制器、消防联动控制器、电气火灾监控器、可燃气体报警控制器等相关信息。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统施工及验收标准》(GB 50166-2019)第4.1.4条。【图示3】

☆《火灾自动报警系统设计规范》(GB 50116-2013)第6.9.2条。

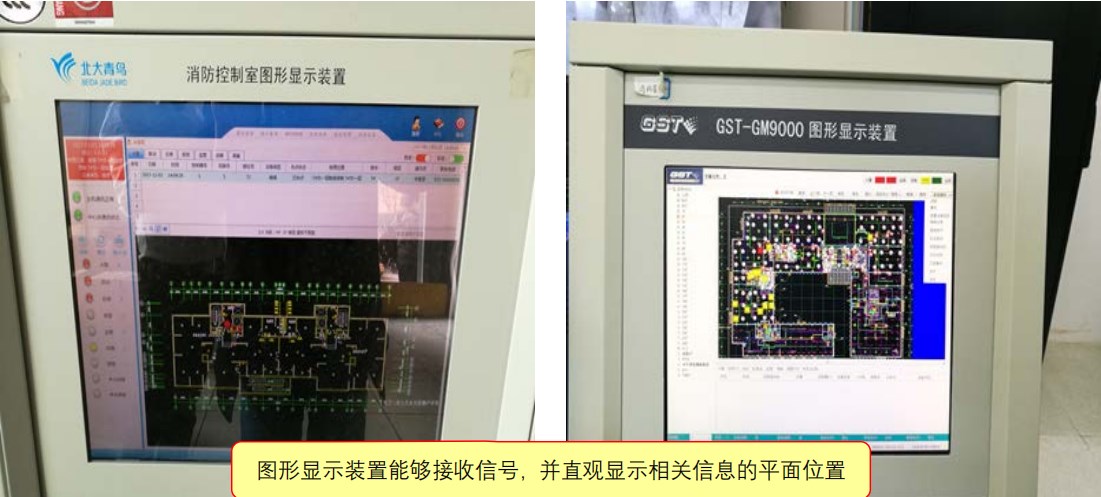

2．正确做法

图示3

三、应对措施及防治指南

1．消防控制室图形显示装置与火灾报警控制器、消防联动控制器、电气火灾监控器、可燃气体报警控制器等消防设备之间，应采用专用线路连接；

2．消防控制室图形显示装置显示的信息应与控制器的显示信息一致。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统施工及验收标准》(GB 50166-2019)

第4.1.4条 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：

1消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；

2消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；

3消防控制室图形显示装置显示的信息应与控制器的显示信息一致。

《火灾自动报警系统设计规范》(GB 50116-2013)

第6.9.2条 消防控制室图形显示装置与火灾报警控制器、消防联动控制器、电气火灾监控器、可燃气体报警控制器等消防设备之间，应采用专用线路连接。
