拨码开关

拨码开关虽然是早期的编码方式，绝大多数探测器也已使用电子编码，但拨码开关的使用还是存在的，在一些探测器或其他现场设备也会看到。

拨码开关其实就是二进制的使用，为了方便大家了解，笔者借ASD5381探测器（为例）上的拨码开关给大家讲一下怎么设置地址码。

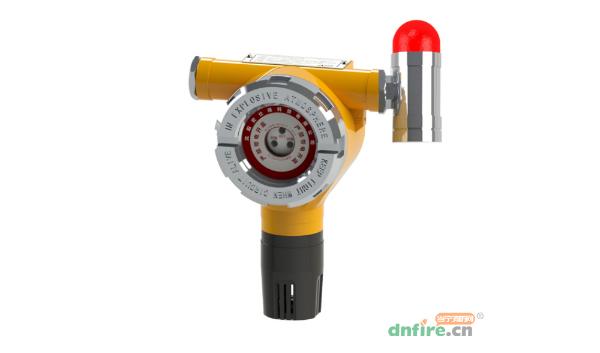

ASD5381探测器

ASD5381探测器上电前需要对地址进行设置，地址不能重复，如果重复将导致通讯不正常。探测器通过内部所带7位拨码开关产生1～127位的地址，可避免了因电子串号所产生双重地址(逻辑地址与物理地址)，造成探测器编号分布错乱。

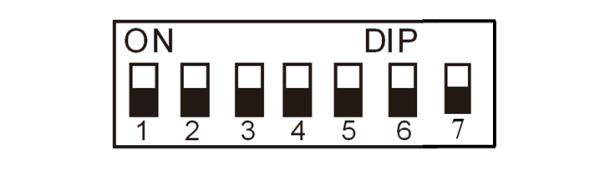

首先，打开GT-ASD5381型可燃气体探测器的上盖，内有一个如图所示由1～7所组成的一个长方形拨码开关（共可以设置1～127位地址）。

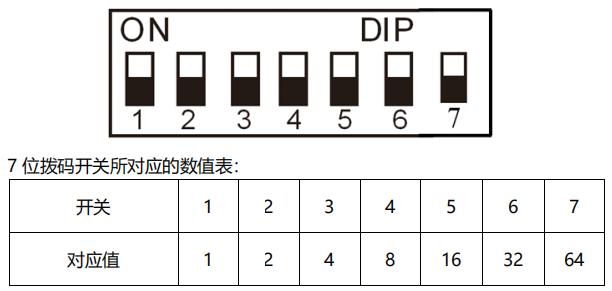

查看探测器地址：比如将第4位和第6位拔到ON端，把4和6分别代入上表，查出它们的值是8、32最后用这两个数字相加得到的40。就是这个探测器所对应的编号，为40号。将所有拔到ON端开关所对位的值相加，就是探测器的地址。

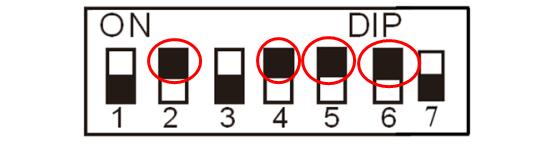

设置探测器地址：如需要拨地址58。在拨码开关对应数值表中找小于58中最大的一个数依次相减。58-32＝26；26-16＝10；10-8＝2；2-2＝0。这里用到了表中所对应的32、16、8、2，他们所对应的开关为6、5、4、2四个开关。拨上开关拨号完成如下图：

上标中的对应值其实也不需要背诵记住，第一位就是2的0次方，第二位就是2的1次方，第三位就是2的2次方，依次类推。需要编多少号的码，就是把这码的数值分解成对应值，再把对应值的开关拨到有效位置就可以了。
