一套全面的智能化整体图例,布线、安防、广播会议、电视、楼宇、消防、电气图

本期我们分享了一套智能化整体图例,涉及到消防、安防、广播会议、电视、楼宇、电气、综合布线图例,非常全,基本上常用的与不见常的都包括了,方便我们在做项目时可以认识。

我们一起来看下,主要有七个系统,涉及的图例比较多。

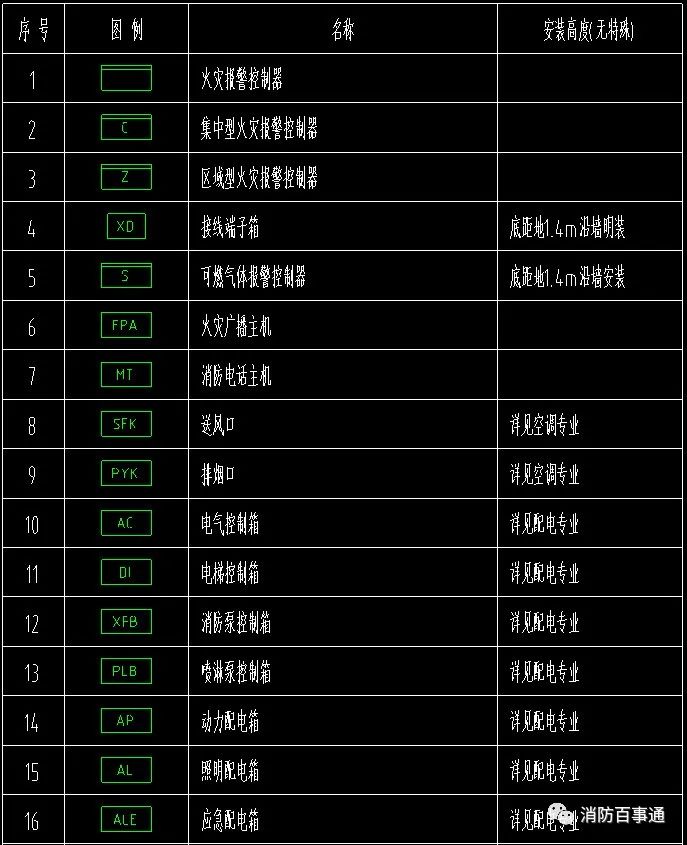

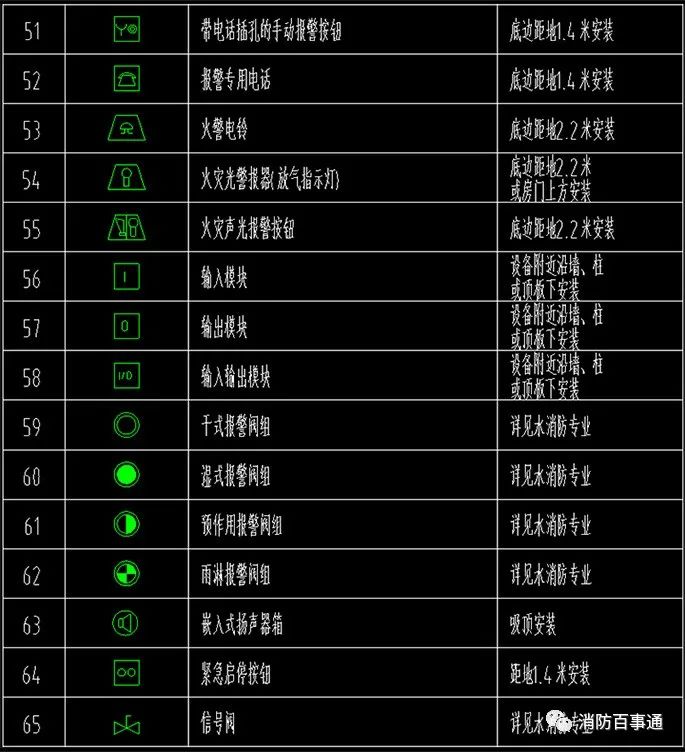

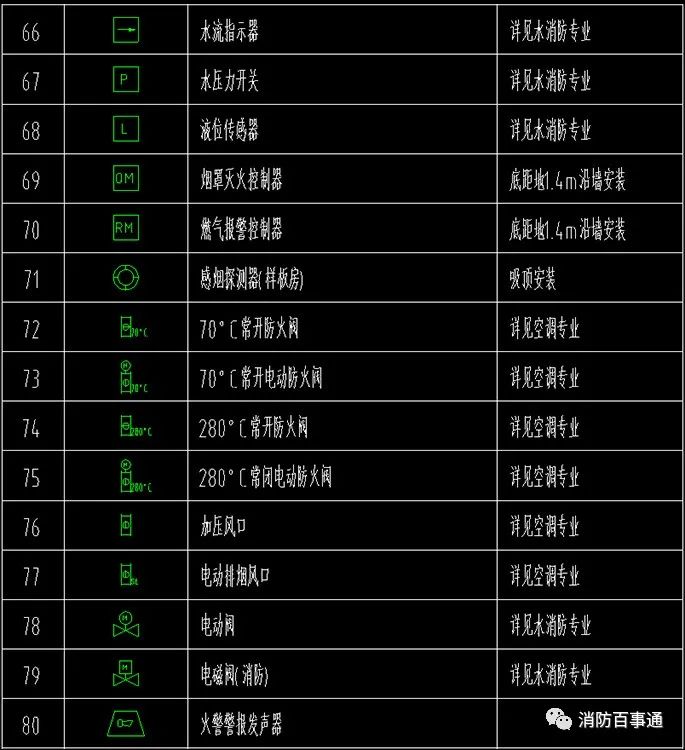

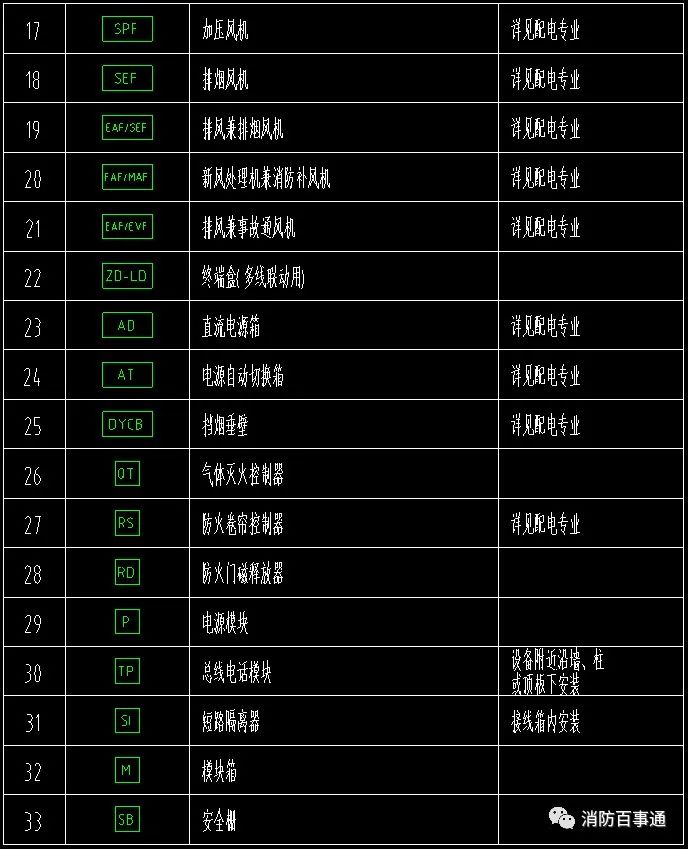

01、消防系统

弱电图例

弱电图例

弱电图例

弱电图例

弱电图例

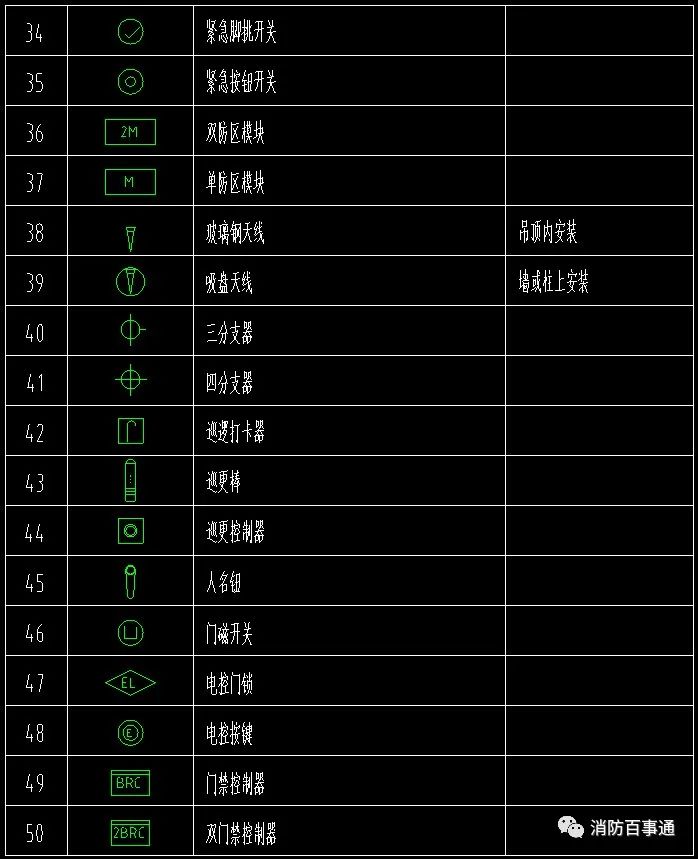

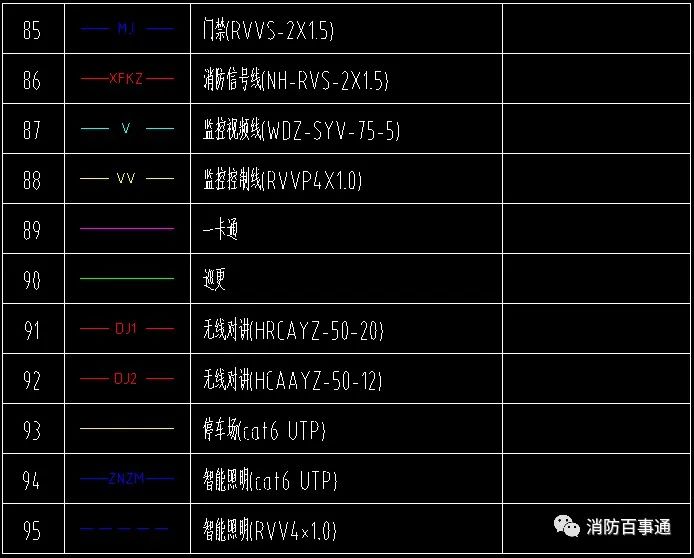

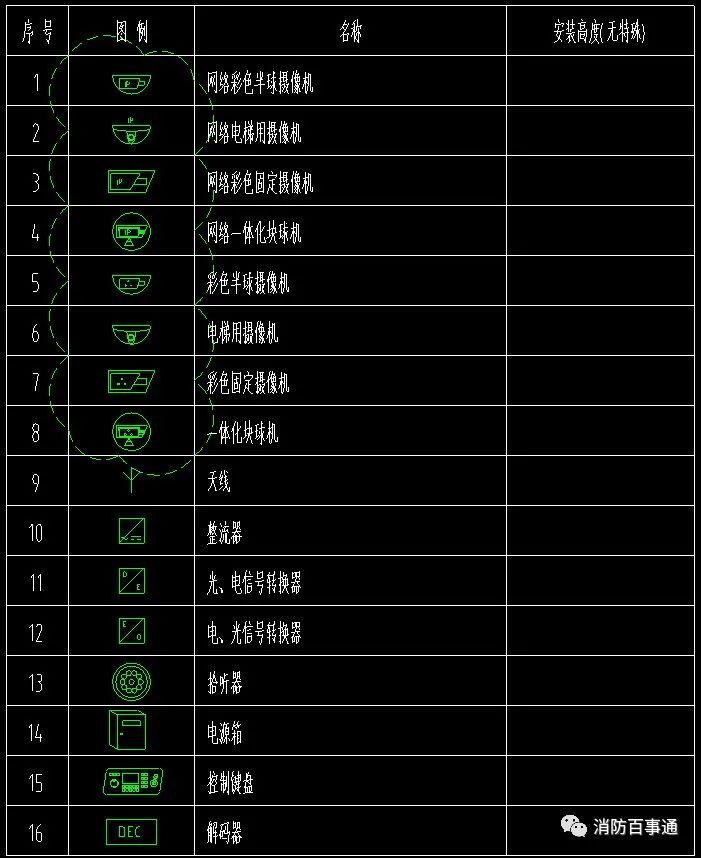

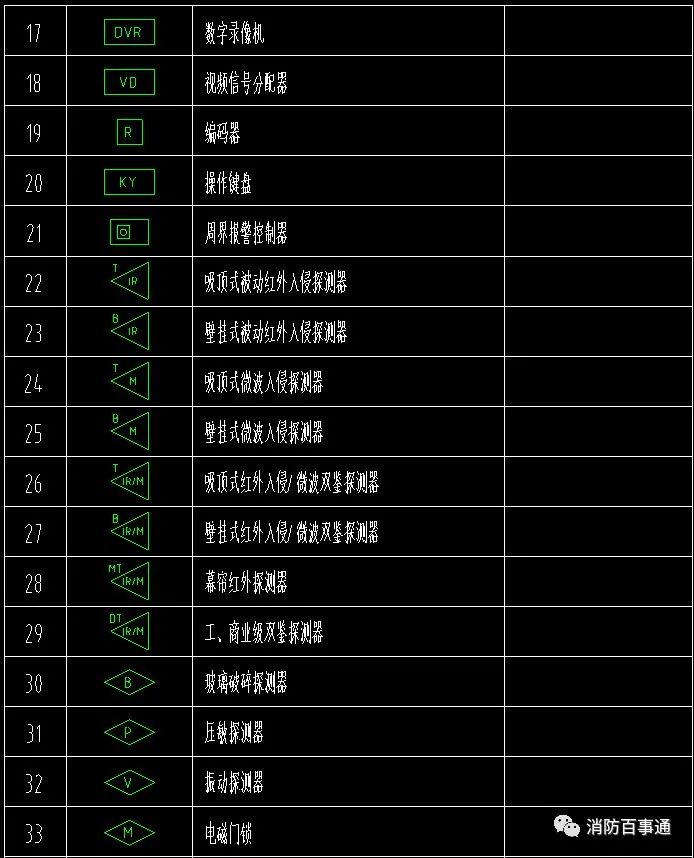

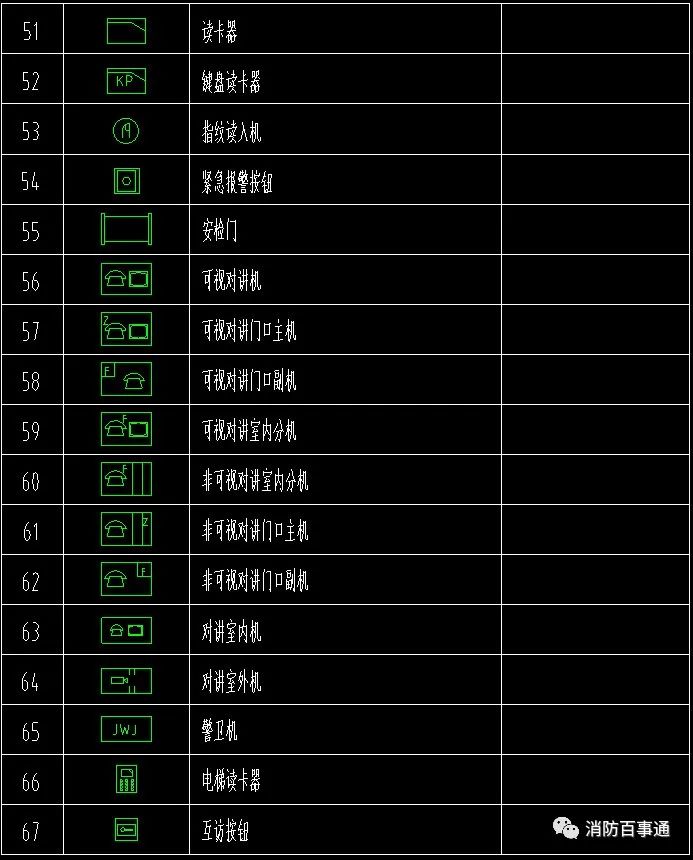

02、安防系统

弱电图例

弱电图例

弱电图例

弱电图例

弱电图例

弱电图例

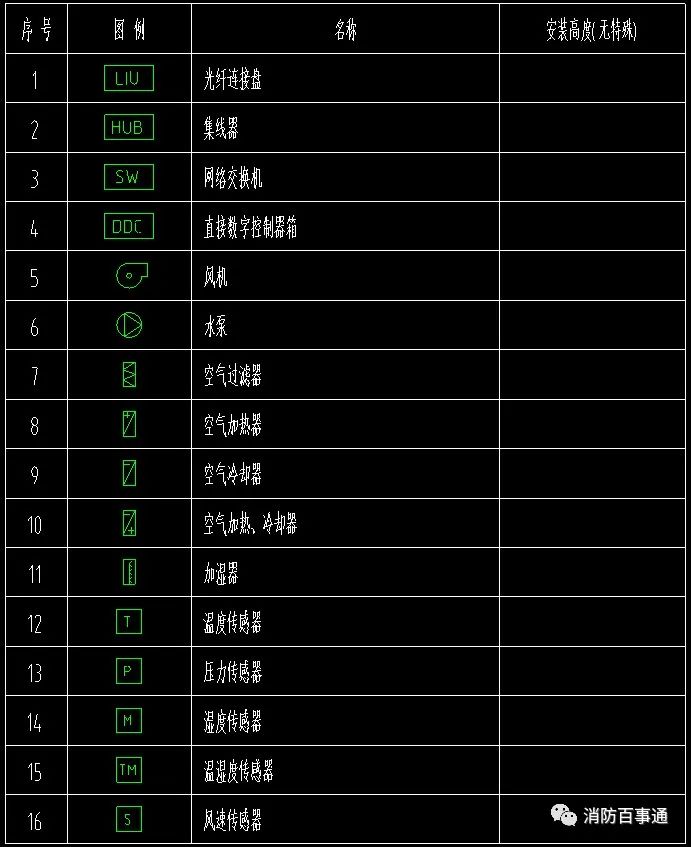

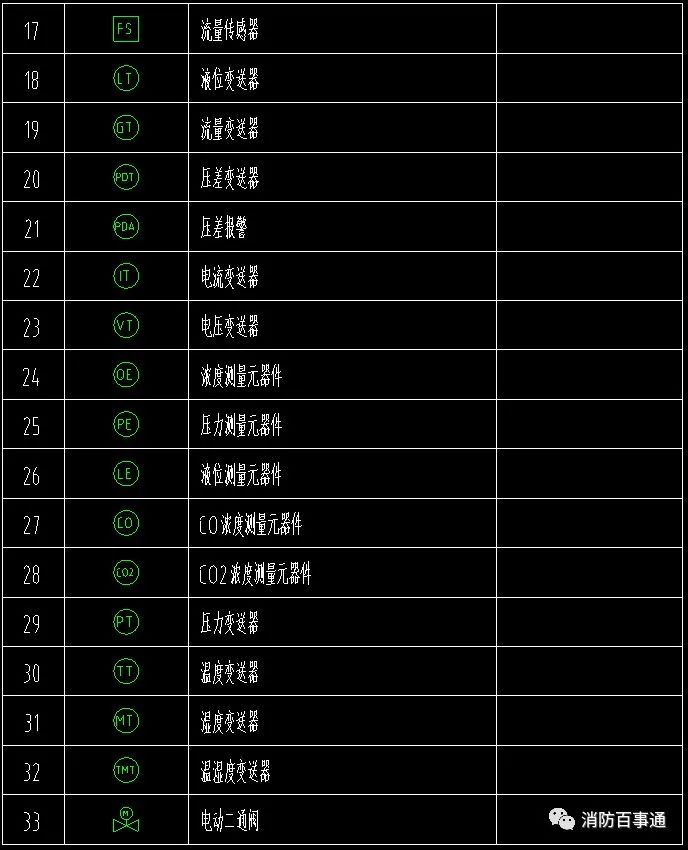

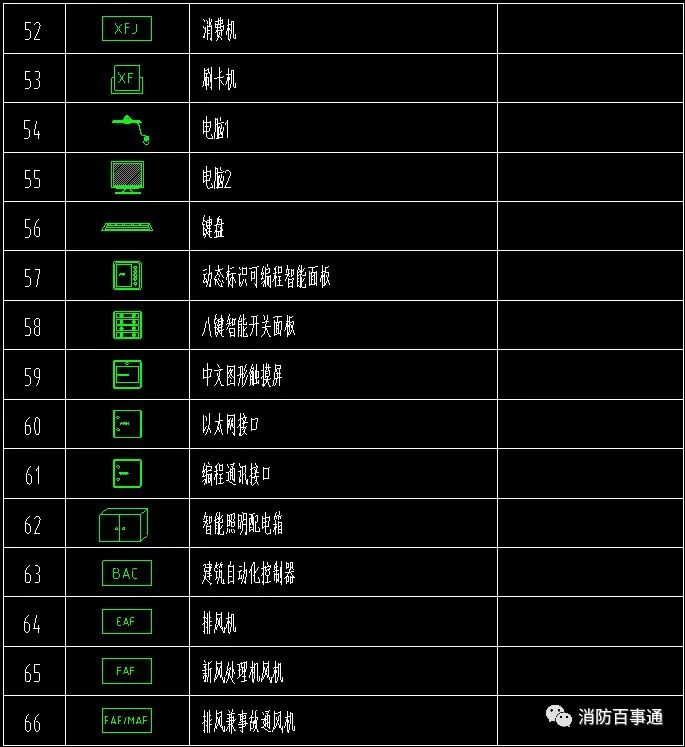

03、楼宇系统

弱电图例

弱电图例

弱电图例

弱电图例

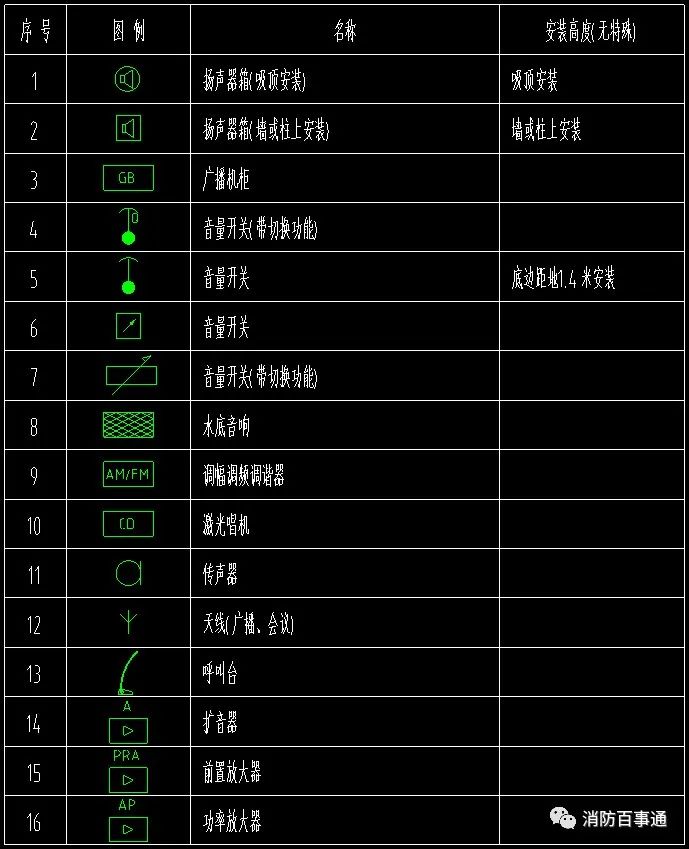

04、广播会议

弱电图例

弱电图例

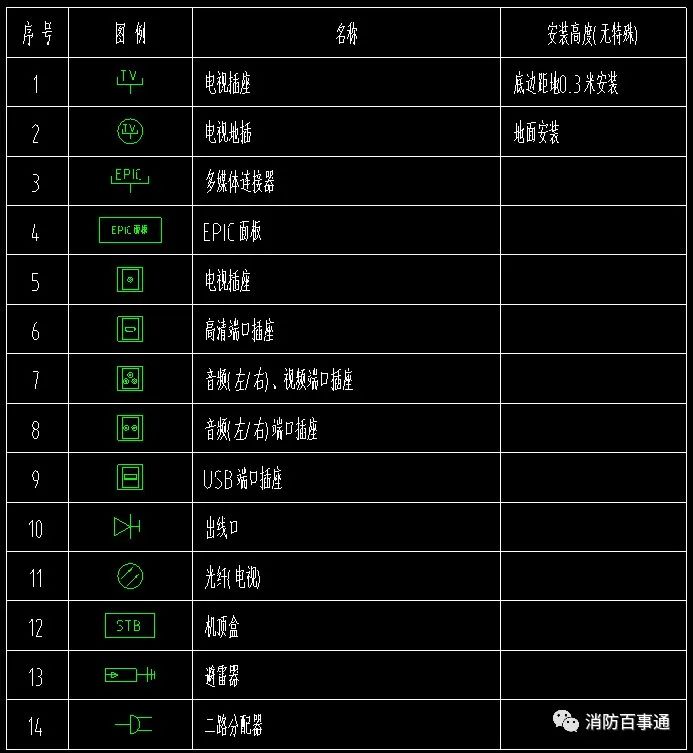

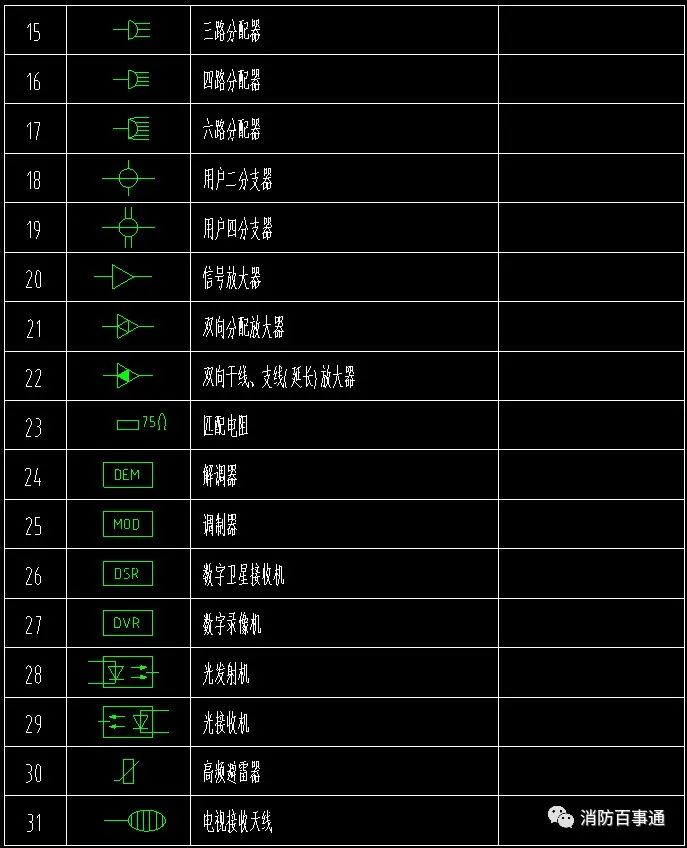

05、电视系统

弱电图例

弱电图例

06、电气系统

弱电图例

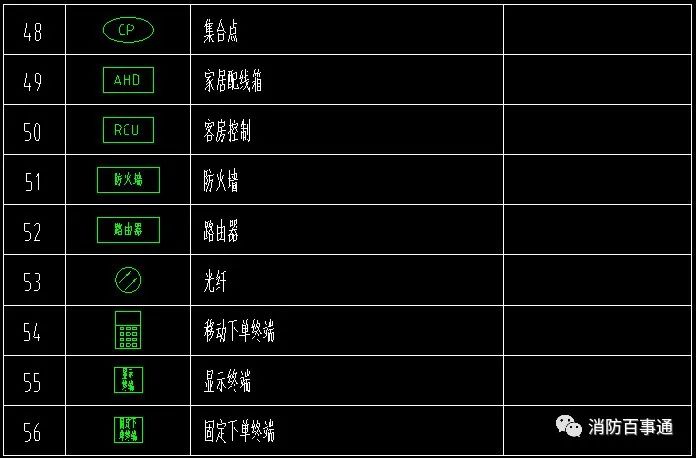

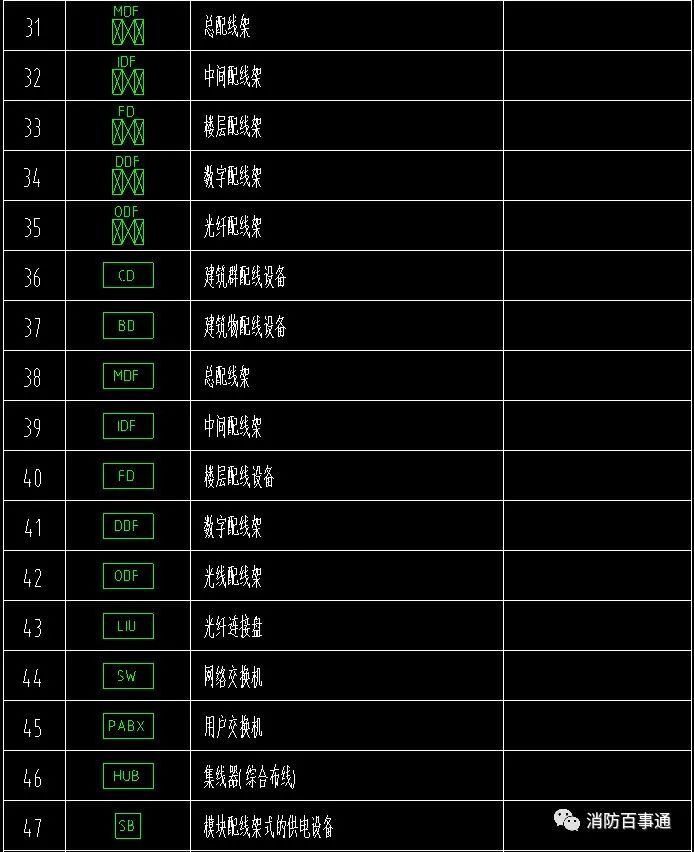

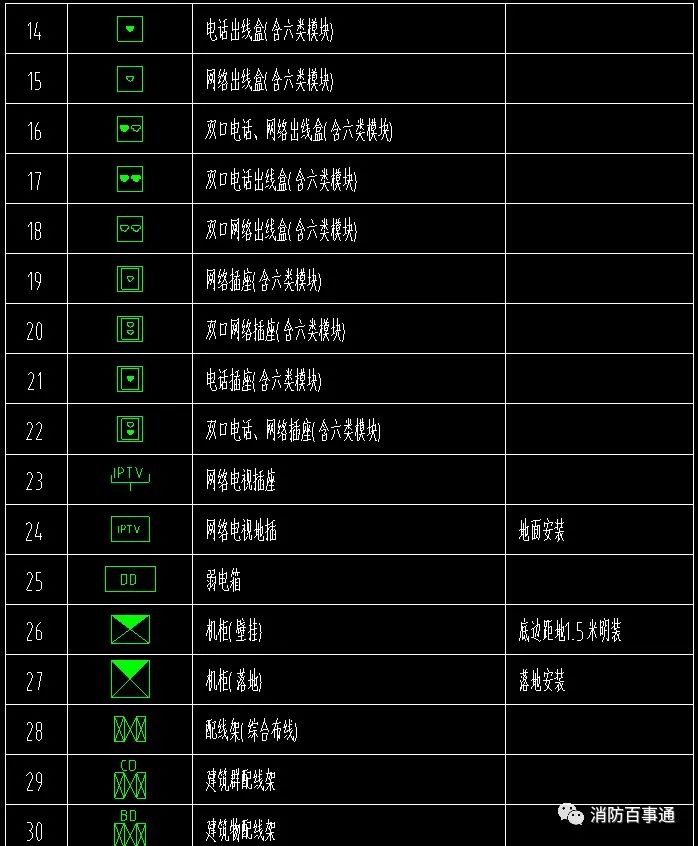

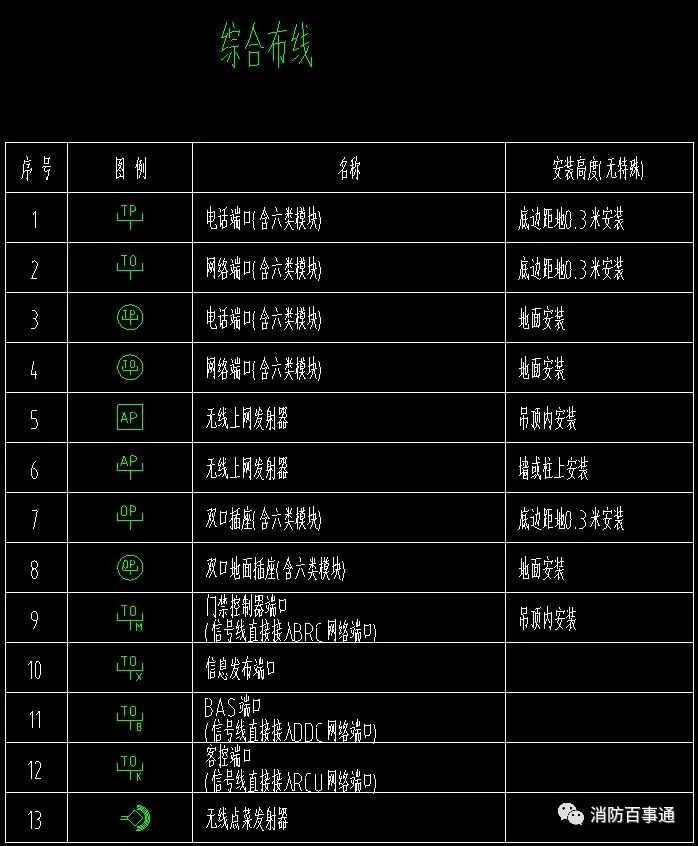

07、综合布线系统

弱电图例

弱电图例

弱电图例

弱电图例

基本上大部分的弱电项目涉及的图例就是这些,很多不常见的图例也包括了,大家可以记一下不常见的图例,有些项目的图例也经常遇到,尤其是电视系统或楼宇系统,平时接触的不多,但一旦接触又比较陌生。
