感温自启动灭火装置产品应停止生产销售应由探火管式灭火装置完全代替与两产品区别说明及当前存在的质量问题

朱劲武

（北京利达海鑫灭火系统设备有限公司，北京，100176）

一、概述

探火管式灭火装置是一种低碳、环保、简单，低成本且高度可靠，独立的自动灭火系统，是消防灭火领域的一个重大创新发明。可采用七氟丙烷、二氧化碳、超细干粉、全氟己酮等多种灭火介质。具有设计计算简单，施工安装简便，灭火快速有效，能传递火灾信号，无需任何电源控制，无需专门烟（温）感探测器、控制器、利用自身储压，依靠充压的探火管及装置瓶组能实现快速、准确、有效的探测及扑灭火源，集报警和灭火于一体，将火灾扑灭在初级萌芽阶段的自动灭火系统。

探火管式灭火装置产品与感温自启动灭火装置产品，从产品技术要求和检验规则上有重大区别，探火管式灭火装置产品应完全代替感温自启动灭火装置。该产品特别适宜于扑救相对密闭，体积较小的空间或电器柜火灾，可把传统的气体灭火系统对较大封闭空间的保护，改为直接对各种较小封闭空间的贵重设备和电器箱进行保护。探火管式灭火装置简称探火装置，也叫探火产品，许多将感温自动启动灭火装置作为该产品。

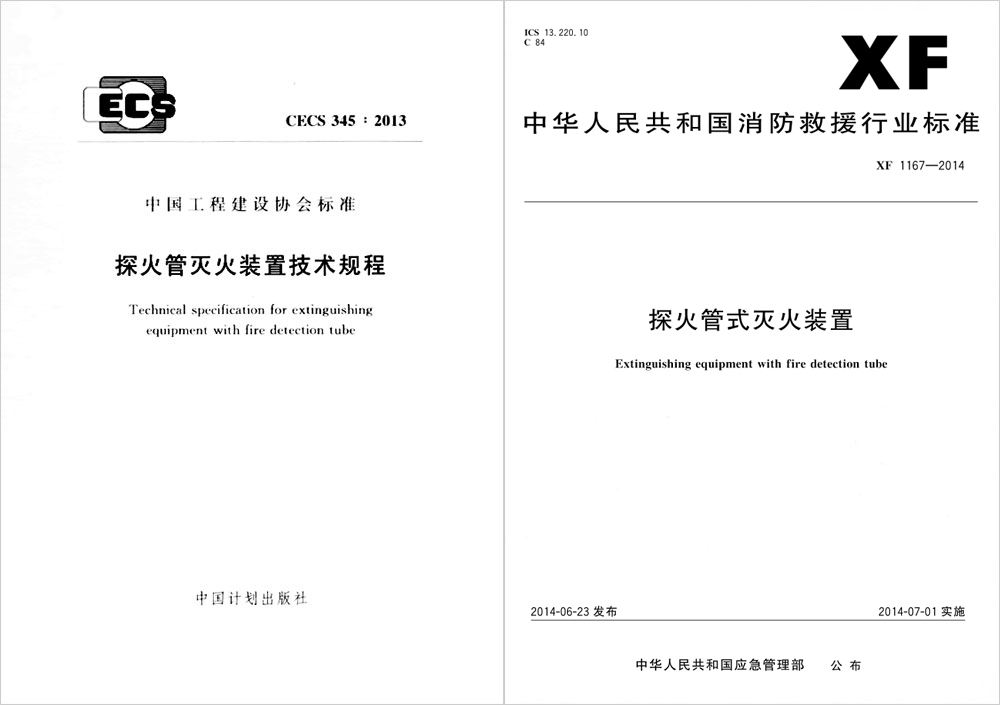

探火管式灭火装置原名为感温自启动灭火装置。该产品于2000年引入中国，2008年后山西、福建省均制定地方产品设计、施工及验收规范。随着这产品市场的需求增多，2010年12月30日，原公安部产品合格品评定中心制定实施了CNCA/CTS0015-2010《感温自启动灭火装置认证技术规范》产品标准。在2006年最新修订的《建筑设计防火规范》（GB50016-2006）条文说明8.5中对火探装置的应用也做了明确说明：“二是推荐了一种较合适该场所的灭火系统类型，正常情况下应采用该系统，但不排斥采用其它适用系统或灭火装置。如有的场所空间很大，只有部分设备是主要的危险源并需要灭火保护时，可对该局部危险性大的设备采用小型自动灭火装置（如“探火”自动灭火装置等）进行保护，而不必采用大型自动灭火系统保护整个空间的方法来实现。”中国工程建设标准化协会与原公安部天津消防研究所制定了CECS345:2013《探火管灭火装置技术规程》，于2013年9月1日起实行。《感温自启动灭火装置认证技术规范》团体产品标准，由于该产品是第一个团体产品标准，标准中技术性能与参数存在一些纰漏和缺陷，为了使该产品技术性能和技术参数更加完善合理及今后发展需要，规范探火管式灭火装置产品生产制造，中华人民共和国公安部于2014年6月23日公技监（2014）57号通知，批准了《探火管式灭火装置》GA1167-2014行业标准，标准中第六章和第八章为强制性标准条款。

注：机构改革后，公安部消防管理职能已经划转至应急管理部，原由公安部归口管理的消防救援领域国家标准、行业标准已调整由应急管理部归口管理。消防救援领域行业标准以“XF”代号重新编号发布，顺序号、年代号和内容保持不变。

下面分别将“感温自启动灭火装置”与“探火管式灭火装置”两产品主要区别加以说明。

二、两产品主要区别说明

1.标准化法规定

（1）《中华人民共和国标准化法》是指导我国农业、工业、服务业以及社会事业等领域需要统一的技术要求基本法。规定了各标准的统一原理、简单原理、协调原理。

（2）该标准化法第二条规定：标准包括国家标准、行业标准、地方标准和团体标准、企业标准。国家标准分强制性标准、国家标准中部分强制标准、推荐性标准，行业标准、行业标准中部分强制标准、地方标准是推荐性标准。强制性或部分强制性标准必须执行。

（3）CNCA/CTS 0015-2010《感温自启动灭火装置认证技术规范》产品为团体标准，为推荐性标准。而GA1167-2014《探火管式灭火装置》产品为行业标准，标准中第六章内容为产品技术要求和第八章内容为产品检验规则，均为强制性条款，要求更严格，技术要求更高、更全面。依据标准化法大法规定，GA1167标准出来后，“感温自启动灭火装置”产品应淘汰，应采用“探火管式灭火装置”产品。若严格执行标准化法，若采用感温自启动灭火装置产品，消防施工验收及平时日常消防监督检测，均会出现判定不合格等问题或要求整改更换，将会给用户带来不便和造成经济损失。当前，仍采用团体标准生产销售现象比较严重，用户、设计院、消防工程公司、监理公司、消防监督验收部门应严格层层把关，杜绝这重大现象继续存在。

2.标准制定生效时间及先进性

CNCA/CTS 0015-2010《感温自启动灭火装置认证技术规范》标准，于2010年12月30日实施。该探火装置产品是国内第一个团体产品标准，该产品标准中技术性、参数均为推荐性采用。当前仍有一部分生产企业按此标准生产销售，严重影响人民生命财产安全保护，应按新的行业标准生产销售，消防监督验收部门，应按GA1167-2014《探火管式灭火装置》产品新标准检查产品检验报告。GA1167-2014《探火管式灭火装置》产品标准，于2014年7月1日实施，该探火装置产品是第一个行业标准。该标准前言规定，本标准的第六章和第八章内容为强制性的，其余为推荐性的。则产品行业标准比产品团体标准更严格更先进和更具体。

3.产品标准中技术性能参数先进性对比

（1）灭火装置基本参数

感温装置团体产品标准中没有灭火药剂类型。20℃时工作压力、最小和最大工作压力、灭火药剂充装系数等，由生产厂家自定和参照有关产品标准参数，若由各生产厂家自定难以保证产品参数正确和合理性。探火装置行业产品标准中均有上述技术参数，产品功能与技术参数统一明确，产品质量和可靠性才能得到保证。

（2）产品型式检验、出厂检验项目对比

探火装置行业产品标准中的表2检测零件、项目，特别是最重要的探火管零件检测项目，均比感温装置团体产品标准中的表1中项目内容多、全面、详细。能确保产品零部件生产过程每一项关键工序和出厂产品质量。

（3）强制性和推荐性条款

感温装置团体产品标准中条款均为推荐性条款，而探火装置行业标准中明确规定第六章和第八章全部内容为强制条件，与国家标准一样严格，能确保产品生产过程零部件和出厂产品质量。

4.依据标准化法，感温自启动灭火装置产品应停止生产销售、检测与认证

（1）团体产品、行业产品两标准和《探火管灭火装置技术规程》中，对“感温自启动灭火装置”、“探火管式灭火装置”、“探火管”三个名称术语解释内容完全一致，就是同一个产品。

（2）依据标准化法第21条款规定：“推荐性国家标准、行业标准、地方标准、团体标准、企业标准的技术要求不得低于强制性国家标准的相关技术要求”。该《感温自启动灭火装置认证技术规范》团体产品标准，低于《探火管式灭火装置》行业产品标准，行业产品标准中第六章和第八章内容为强制性的。

（3）依据标准化法第25条款规定：“不符合强制性标准的产品、服务、不得生产、销售、进口或者提供”。

（4）依据（1）（2）（3）条款，“感温自启动灭火装置”产品应从GA1167-2014《探火管式灭火装置》产品行业标准2014年7月1日实施之日，就应停止生产销售、受理检测与认证、消防项目采购、设计、安装、使用。但目前仍有部分生产厂家生产销售该产品，将严重影响你我和人民生命财产安全，同仁们应杜绝这现象发生！

三、探火管式灭火装置产品当前存在的质量问题

由于该产品第一版《感温自启动灭火装置认证技术规范》团体和第二版《探火管式灭火装置》行业产品两标准，对探火管零件性能参数制定不严谨、不合理，加之二氧化碳探火管式灭火装置产品阀门结构和工作原理比较复杂，十几年来使两代探火管式灭火装置产品出现当前存在的如下重大产品质量安全问题和现象，目前大多数探火管式灭火装置产品生产企业、设计院、消防工程公司、用户均不知道，该产品还存在重大产品安全质量和灭火时探火管爆管，不能灭火现象。质量问题分析如下：

1.产品标准对探火管零件条款存在纰漏，应对此产品标准条款进行修改完善

（a）《感温自启动灭火装置认证技术规范》团体标准中第6、4、2爆破性能条款规定：“按下述方法进行爆破试验，其爆破压力不应小于5.0Mpa

（b）《探火管式灭火装置》行业标准中，第6、3、5水压爆破性能条款规定：“探火管的爆破压力不应小于工作压力的4倍。”

（c）团体和行业两标准对探火管零件水压爆破压力性能参数制定不严谨、不合理和各种类型探火管式灭火装置产品缺乏全面考虑，带来检测、生产、销售、验收、灭火爆管等一系列质量问题。

（d）建议对“探火管”零件此性能参数条款，进行如下严谨、科学、全面修改，适合各种类型探火管式灭火装置产品中探火管水压爆破压力条款，修改后条款应为：“直接式二氧化碳探火管式灭火装置中的探火管的水压爆破压力，不应小于灭火药剂瓶组内最大工作压力的1.1倍。直接式其它灭火介质探火管式灭火装置中的探火管的水压爆破压力，不应小于灭火药剂瓶组内最大工作压力的1.5倍。间接式探火管式灭火装置探火管的水压爆破压力不应小于探火管管道中最大工作压力的2倍，且水压爆破压力小于5Mpa时，直接式和间接式探火管式灭火装置产品中的探火管，均应大于等于5Mpa。”

探火管修改条款后，生产企业、设计院、消防工程公司、验收部门、用户均应参照执行，并要求生产厂家提供“探火管”产品水压爆破出厂检验报告，确保探火管水压爆破压力符合修改后条款，才能杜绝夏季灭火过程中探火管爆管不能灭火重大质量现象出现。

2.因该产品容器阀结构和工作原理复杂、懵懂、十几年来产品质量问题不断出现，生产厂家和设计、验收部门及用户仍未知，应加大力度宣传了解，立即对产品质量进行全面整改。

探火管式灭火装置由充装有灭火剂的压力容器（钢瓶）、容器阀（阀门，也叫瓶头阀）、能探测火灾和释放灭火药剂的探火管、释放管、喷嘴等零部件组成。探火管式灭火装置简称探火装置，也叫探火管产品，许多感温自启动灭火装置也作为此产品。

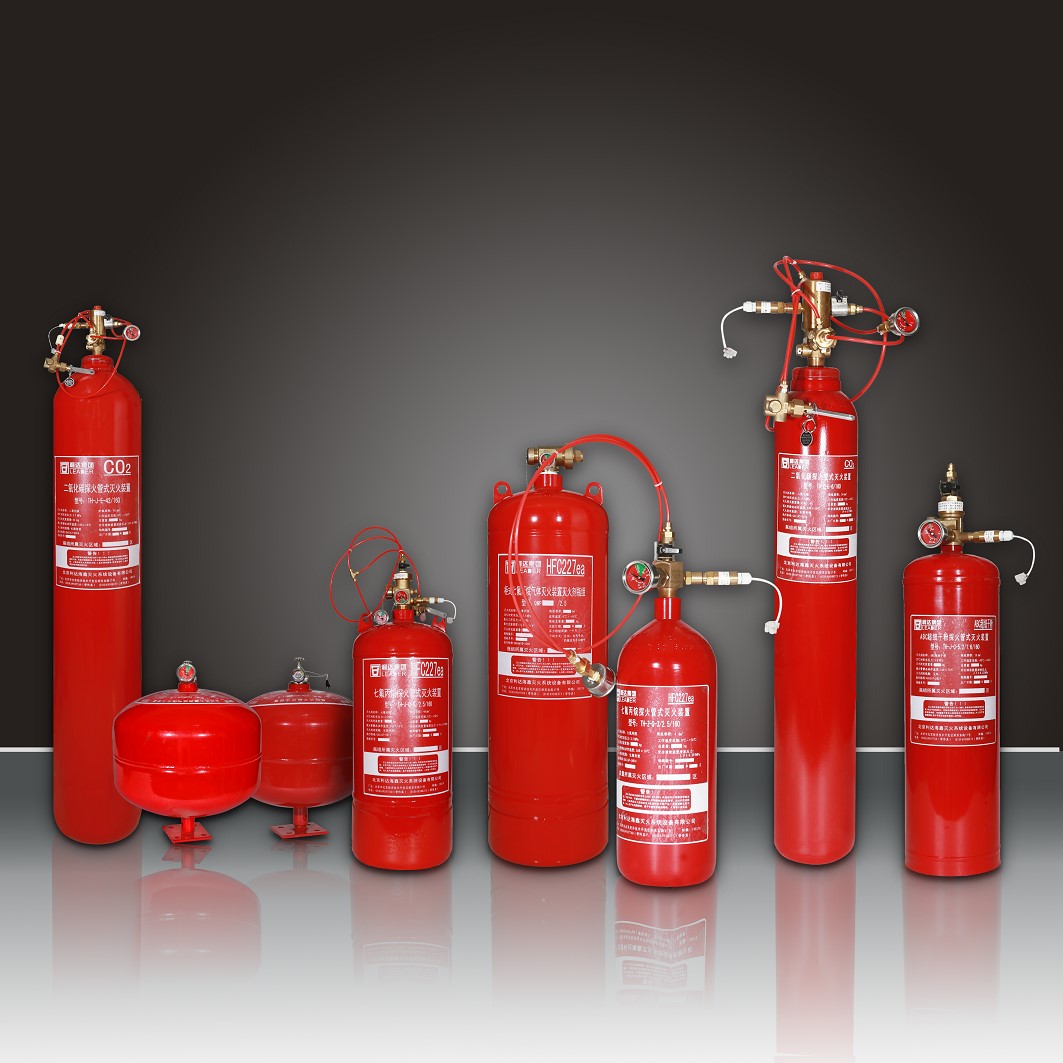

探火管式灭火装置产品行业标准工作原理可分为两种：一种是直接式探火管灭火装置（以Z表示），另一种是间接式探火管灭火装置（以J表示）。按充装的灭火剂类别可分为两大类：一种是干粉类，分别有ABC、BC、超细干粉灭火剂三种。另一种是气体类，分别有二氧化碳、六氟丙烷、七氟丙烷、全氟己酮四种。

探火管式灭火装置种类中，充装二氧化碳气体类产品容器阀（阀门、也叫瓶头阀）结构和工作原理最复杂，认知不足、懵懂，从而造成十几年来许多生产企业、设计院、验收检测部门、消防工程公司、用户，在二氧化碳直接式探火管式灭火装置出现产品严重安全质量，夏季灭火时，探火管爆管破裂，不能灭火现象。

探火管式灭火装置中的探火管零件，具有火灾探测、灭火装置启动、灭火药剂输送管道和灭火喷嘴四大作用的装置，就叫直接式探火管式灭火装置。间接式探火管式灭火装置中的探火管零件，具有火灾探测、灭火装置启动两个作用，灭火药剂输送管道和灭火喷嘴不由探火管零件承担负责。

二氧化碳作为气体灭火剂后，国家压力容器和消防产品标准、规范相继对手提式灭火器、推车式灭火器、固定式气体灭火系统产品明确规定：

（a）二氧化碳气体灭火剂充装系数应≤0.6kg/升。

（b）不是看压力表计量，应是称重计量，因二氧化碳气体在钢瓶内压力值变化巨大，如：0℃时为3.4Mpa，20℃时为5.7Mpa，50℃时为12.4Mpa。

（c）二氧化碳灭火剂钢瓶泄漏10%时，应补充重量才能正常使用。

(d)二氧化碳灭火产品正常使用温度范围为：0℃~+50℃。

二氧化碳探火管式灭火装置有6kg和42kg两种药剂规格，容器阀（阀门、瓶头阀）结构尺寸均一致。容器阀结构是属减压型阀压差式两气阀组成，在气体类阀门属最复杂之一，工作原理也较难理解，不是夏季50℃左右做冷喷试验，很难发现探火管爆管破裂现象。从而造成大多数生产企业懵懂，造成采购、生产、销售，设计方案，难发现存在安全质量问题，造成照抄局面。

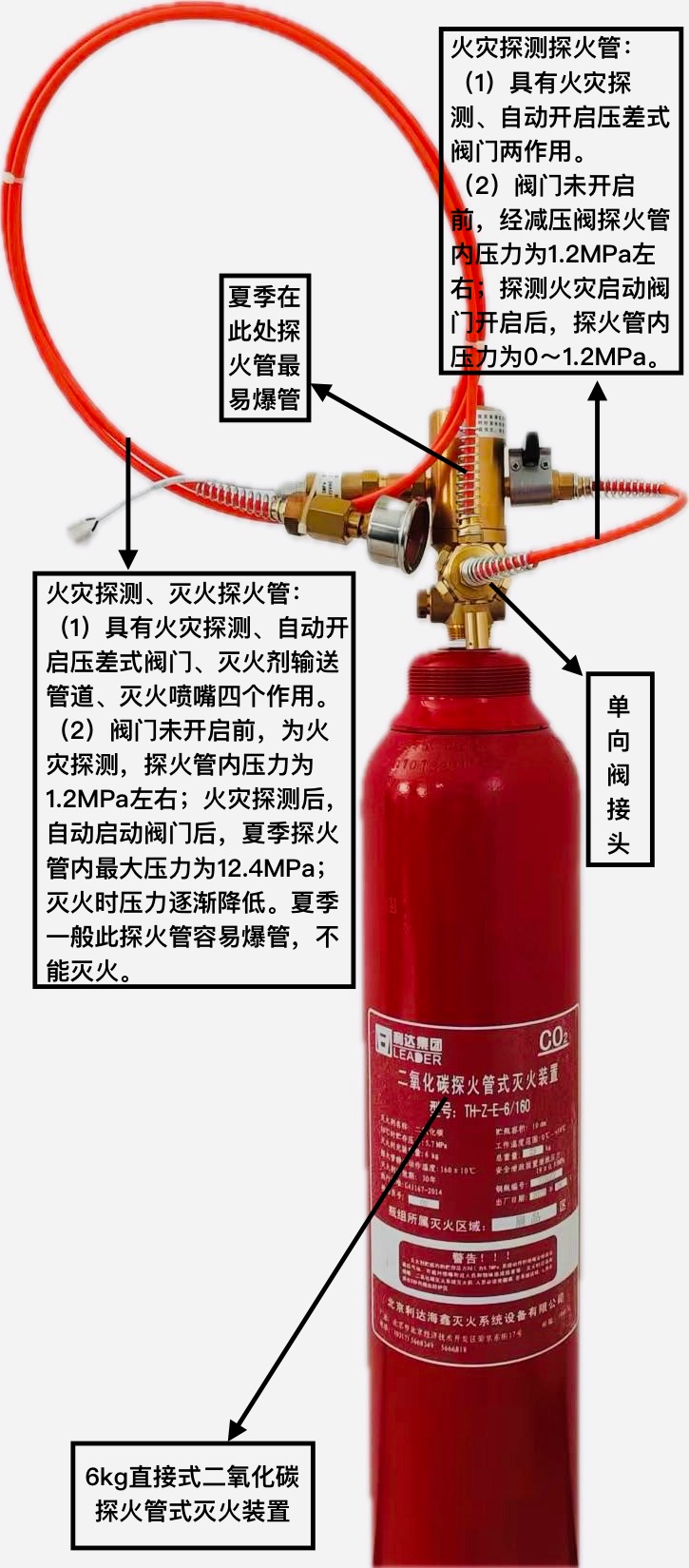

我们一起详细阐述分析直接式6kg二氧化碳探火管式灭火装置工作原理，为什么直接式二氧化碳探火管式灭火装置产品夏季存在探火管爆管重大产品质量安全隐患，很难发现原因，便于同仁们克服这产品质量重大安全缺陷（见文章中产品相片）：

（a）该容器阀（阀门或瓶头阀）是减压型压差式气阀，也就是说该阀是由减压阀和压差式阀两阀组成。

（b）无论药剂钢瓶内压力是为3.4 Mpa，还是5.7Mpa，还是50℃时12.4Mpa压力值大小；通过容器阀中减压阀减压后，二氧化碳气体工作压力始终稳定在1.0~1.2Mpa；这探火管一端与容器阀减压接头相连，另一端与容器阀出口单向阀接头中单向阀相连，这探火管只探测火灾和启动阀门。部分生产直接式二氧化碳减压型压差式阀门生产厂家，难实现稳压在1.0~1.2Mpa之间；本公司认为三安制阀生产的此类型容器阀减压后压力稳定，密封性还可靠；这时与减压阀出口接头相连接的探火管内工作压力，始终在1.0~1.2Mpa；该探火管应划分为火灾探测探火管。

（c）依据规范探火管安装规定，探火管之间间距不应大于1m米，S型分布在各电器柜各层，探火管距离保护对象上方≤0.6m，下方≤0.16 m；

（d）当保护对象某电器部件发生明火，附近探火管首先软化、鼓包、探火管产品破口，探测火灾中的探火管管内二氧化碳气体瞬间几秒内全部释放无压力。

（e）这时容器阀中的压差式阀门开启，若当时是夏季，二氧化碳钢瓶温度为50℃时，无任何泄漏，则钢瓶内二氧化碳气体压力为12.4Mpa左右，二氧化碳气体从容器阀出口立即以12.4Mpa喷射。

（f）阀门出口一般安装多头单向阀接头，接头可连接两根以上探火管，这探火管应是输送灭火剂的，不作用探测火灾用途的，气体只能从钢瓶内通过单向阀接头。

（g）多头单向阀出口接头上不与单向阀相连接探火管，是探测火灾探火管和灭火剂输送管道探火管两作用，这探火管最大爆破压力应≥14Mpa，探火管就不爆管。若探火管最大压力≤12.4Mpa，许多探火管就在这里出现爆管。

（h）12.4Mpa压力左右二氧化碳气体灭火药剂，通过最长度约25米左右火灾探测探火管，从发生火灾处探火管破口喷射出灭火。

行业产品标准规定：直接式二氧化碳、七氟丙烷、六氟丙烷、全氟己酮灭火装置喷射时间≤60s，间接式二氧化碳灭火装置喷射时间≤60s，间接式七氟丙烷、六氟丙烷、全氟己酮灭火装置喷射时间≤10s，间接式干粉灭火装置喷射时间≤30s。

3.该产品容器阀门，探火管产品质量均存在不少问题，并且阀门还有作假现象存在，生产企业应严格自律，生产良心产品。设计验收、消防工程公司、用户应层层把关，需了解该产品工作原理、验收标准。

目前发现直接式二氧化碳探火管式灭火装置，是国外产品，阀门体积比国内同类产品小了近一半，结构也简单，一般难分析不出好与坏。特做冷喷灭火试验分析告知同仁们，试验如下：阀门公称通径φ4mm，阀门出口压力始终在1.2Mpa左右，20米处喷口出口压力在0.15~0.65Mpa，6kg二氧化碳冷喷8分钟时，二氧化碳灭火药剂喷出大约3kg，约6kg全部喷射出来，大约需16分钟，喷射气体量极小，不能灭火。

行业产品标准规定，直接式和间接式二氧化碳探火管式灭火装置喷射时间≤60s。特网络查询这厂家产品检验报告上产品图片，送检产品样品外形结构相片，与生产销售实物不一样。

建议探火管式灭火装置产品中各阀门，消防工程公司、用户验收时，应检查该项目产品实物，是否与产品检验报告相片一致。探火管式灭火装置产品，若采用三安制阀公司的阀门产品，能确保产品质量。

4.探火管产品性能参数要求，不但应符合团体和行业两标准要求，本人认为更应符合该文章中对探火管零件修改条款中的技术性能参数要求，因修改后条款严谨、全面、科学、符合当前各种类型和结构阀门探火管式灭火装置产品。对于二氧化碳直接式碳火管式灭火装置产品中，既作为火灾探测，又作为灭火药剂输送管道的两种作用探火管，水压爆破压力必须≥13.64Mpa，探火管静态动作温度不应大于180℃，误差小于生产厂家公布静态动作温度正负10%，其它性能参数符合行业产品标准，才认为该探火管零件合格，可正常使用。

各种主要类型探火管式灭火装置产品中使用的探火管水压爆破压力值，应大于等于如下参数值，才能安全不会爆管，仅供参考：

（a）二氧化碳直接式探火管式灭火装置中用于探测和灭火剂输送的探火管50℃时，最大工作压力为12.4Mpa，探火管水压爆破压力应≥13.64Mpa，夏季才不会出现探火管爆管重大质量安全事故和能灭火现象。

（b）二氧化碳间接式探火管式灭火装置中只用于火灾探测的探火管，减压后探火管内工作压力为1.0~1.2Mpa，则探火管水压爆破压力应大于4倍，则为≥5Mpa。

（c）七氟丙烷直接式探火管式灭火装置中既用于火灾探测，又用于灭火药剂输送管道的探火管，50℃时最大工作压力为3.4Mpa，探火管水压爆破压力应≥5.1Mpa（修改后条款）或≥13.6Mpa（符合行业标准），两个爆破压力均不会造成探火管爆管现象发生。

（d）超细干粉间接式探火管式灭火装置中探火管只用于火灾探测和灭火装置启动，探火管内50℃时最大工作压力与灭火器钢瓶中压力一致，为1.8Mpa，若按修改条款应大于1.5倍为2.7Mpa，若按行业产品标准规定为4倍应为7.2Mpa，若按团体产品标准规定应≥5.0Mpa。探火管爆破压力符合上述三种压力，探火管均不会出现爆管。

大家应高度注意和关注，由于团体和行业两产品标准中，对探火管性能参数要求不严谨和存在纰漏，使部分探火管式灭火装置和探火管生产厂家懵懂，当前有部分探火管生产厂家主要生产销售的探火管水压爆破压力在5~7Mpa之间；而灭火装置厂家大多也配套5~7Mpa水压爆破压力探火管，造成当前探火管配套产品存在重大安全质量问题和爆管不能灭火现象。

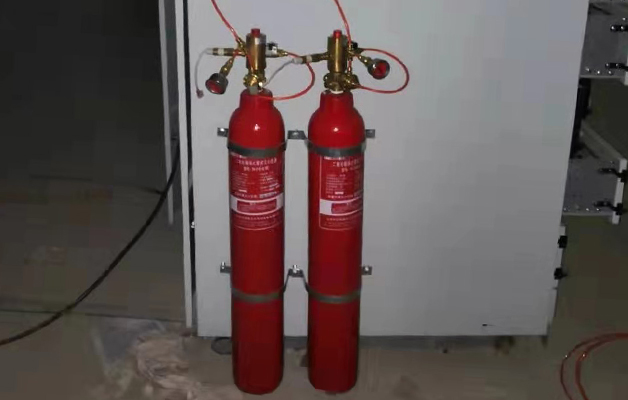

有能力生产水压电气爆压力大于14Mpa探火管生产厂家极少，因有技术难度。而该大于14Mpa探火管，主要应与直接式6Kg二氧化碳探火管式灭火装置产品配套，该6Kg规格产品是目前探火管式灭火装置中销售量最多规格之一。主要是直接式6Kg二氧化碳探火管式灭火装置产品，不但可用于电器柜密封性差（柜体上无盖板，四周还开有百叶通风小孔)，还可用密封性较好的电器柜。七氟丙烷、六氟丙烷和超细干粉灭火剂只能用于密封较好的场所。

四、综合建议

1.依据国家《标准化法》和行业产品标准要求，设计院、消防工程公司、用户、不应采用“感温自动启动灭火装置”，若采用将会带来消防施工验收和今后消防检查等不合格，正常灭火时，探火管爆管造成不能灭火重大安全质量事故发生。

2.建议应采用符合GA1167-2014《探火管式灭火装置》国家行业标准产品，并取得该行业标准国家检测中心产品检验报告的产品，生产产品和阀门应与检验报告中的相片一致。

3.探火管还应符合本文章中第三、1条（d）款中探火管产品技术性能参数，直接式二氧化碳探火管产品中的探火管爆破压力应大于等于二氧化碳钢瓶50℃时最大工作压力12.4Mpa的1.1倍为13.64Mpa。生产厂家应承诺生产的和出据该探火管产品水压爆破压力值出厂检测报告一致，生产厂家方能出厂和销售。设计院才能设计，消防工程公司和用户才采用。因该产品没有实施3C强制性认证和自愿认证，不需要3C强制性认证和自愿认证证书也能正常生产和销售。

4.七氟丙烷、全氟己酮探火管式灭火装置产品，钢瓶贴花纸上应同时标注钢瓶总重量、空瓶重量、药剂充装重量，三重量参数并是永久标记，防止药剂短斤少两和做假现象产生。

5.若需全面详细了解探火管式灭火装置产品种类、组成、工作原理、计算、安装等方面内容，请查看《探火管式灭火装置的设计选型与安装使用》文章。

参考文献：

〔1〕CNCA/CTS0015－2010《感温自启动灭火装置认证技术规范》

〔2〕GA1167-2014《探火装置》

〔3〕CECS345：2013《探火管灭火装置技术规程》

收稿日期：2023-08-08 修改日期：2023-09-20

作者简介：朱劲武，男，北京利达海鑫灭火系统设备有限公司，主要从事系列探火管式灭火装置等气体灭火系统研发、生产销售工作。

北京亦庄：100176 电话：13910793712

注：本文章和内容版权归朱劲武所有，任何单位和个人未经作者同意，均不得在网上和刊物上发表及转载，违者将追究法律责任。
