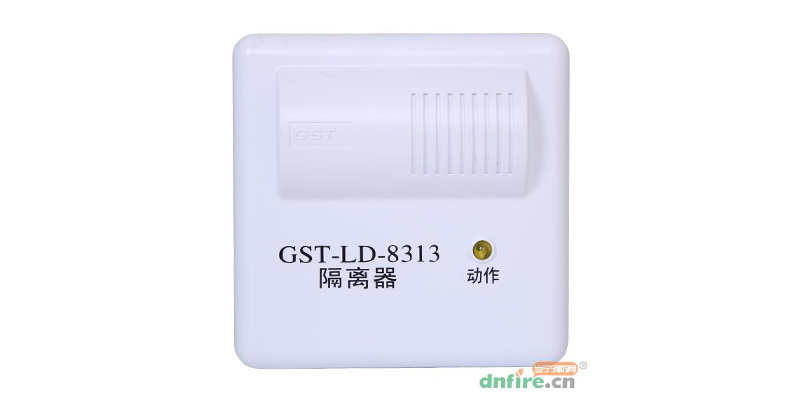

总线短路隔离器，主要用来隔离总线上的元器件，隔离出区域或段上的火灾探测器，可燃气体探测器，手动报警按钮，声光警报器等，避免影响未被隔离的区域系统可靠运行，是最大限度地保证系统整体功能不受故障部件影响的关键。

一、短路隔离器的设置

消防规范《火灾自动报警系统设计规范》规定：

系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

这条规定要求总线上设置短路隔离器，且每个短路隔离器保护的现场部件的数量不应超过32点，是考虑一旦某个现场部件出现故障，短路隔离器在对故障部件进行隔离时，可以最大限度地保障系统的整体功能不受故障部件的影响。

提示：

1.条文中32点，为消防设备的数量，不考虑设备地址。定型送检的模块（如输入/输出模块或多输入/输出模块）按一个设备计算，对于模块箱应按模块箱中的模块数量计算。

a、一个输入模块接一个设备

b、一个输入/输出模块接一个设备

定型送检的多输入/输出模块（无论占几个地址）按1个点计算，例如GST-LD-8303双输入/双输出模块，在计算地址时是2个编码，在计算设备数的时候是1个设备。

GST-LD-8303双输入/双输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的GST-LD-8301单输入/输出模块使用。GST-LD-8303双输入/输出模块具有两个编码地址，两个编码地址连续。

2.条文中的总线包括报警总线和电源线，总线短路隔离器应能隔离故障的报警总线和电源线。

3.条文中的“穿越”包括从一个防火分区进入另一个防火分区。

二、总线短路隔离器的设置分为树形结构和环形结构

树形结构：

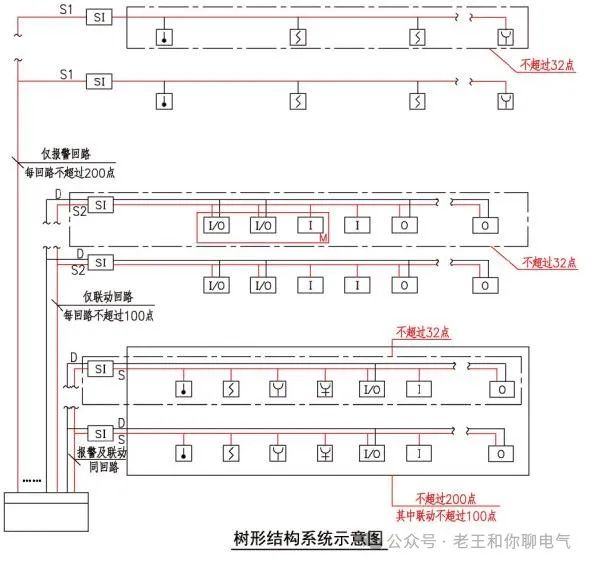

树形结构系统示意图

树形结构总线短路隔离器的接线

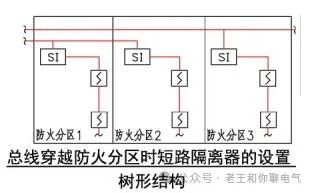

树形结构穿越防火分区时的设置

环形结构：

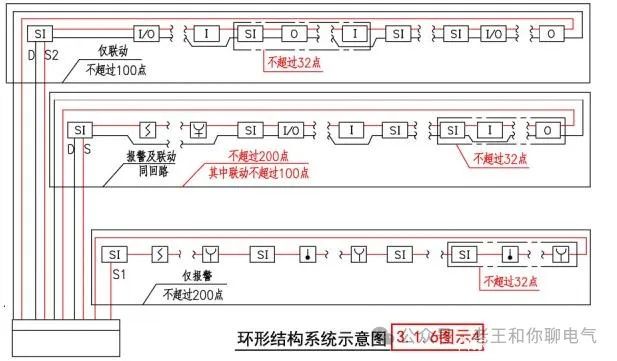

环形结构示意图

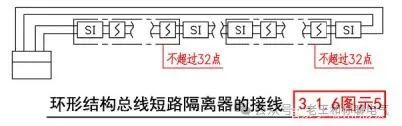

环形结构总线短路隔离器的接线

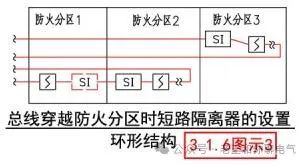

环形结构穿越防火分区时的设置

提示

1.图示3中，总线只是穿过防火分区，而在防火分区内不接任何设备时，在该防火分区可不设短路隔离器。环形结构的总线短路隔离器可以设置在防火分区1或防火分区2侧。

2.某些设备生产厂家的总线短路隔离器产品占用地址数，地址数按设备生产厂家标称地址数计算。

3.总线短路隔离器可放置于模块箱内或沿路由就近挂墙安装，底边距地2.2m。当安装于吊顶内时，底边宜距吊顶0.2m,附近应有检修吊顶，并做明显标识。树形结构的总线短路隔离器也可集中放置于弱电竖井内。

4.环形结构和树形结构的总线短路隔离器产品一般不能通用。

5.如果火灾探测器本身自带隔离功能，则可不再单独设置总线短路隔离器。

6.总线回路采用树形结构还是环形结构，由设计人员确定，并选配相应的产品。

来源@老王和你聊电气
