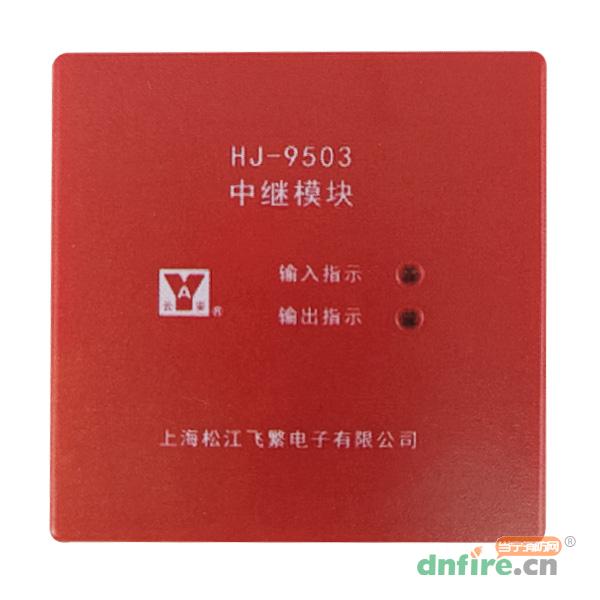

HJ-9503更新，最新版本外观颜色为红色！
一、HJ-9503中继模块安装说明
1、通用于86暗盒；安装在总线回路中。轻压盒体下侧并向外拉，将盒体与方形底板分离。
2、用2只M4×25mm螺钉将方形底板与墙内的86暗盒固定住。水平的孔距为60mm。

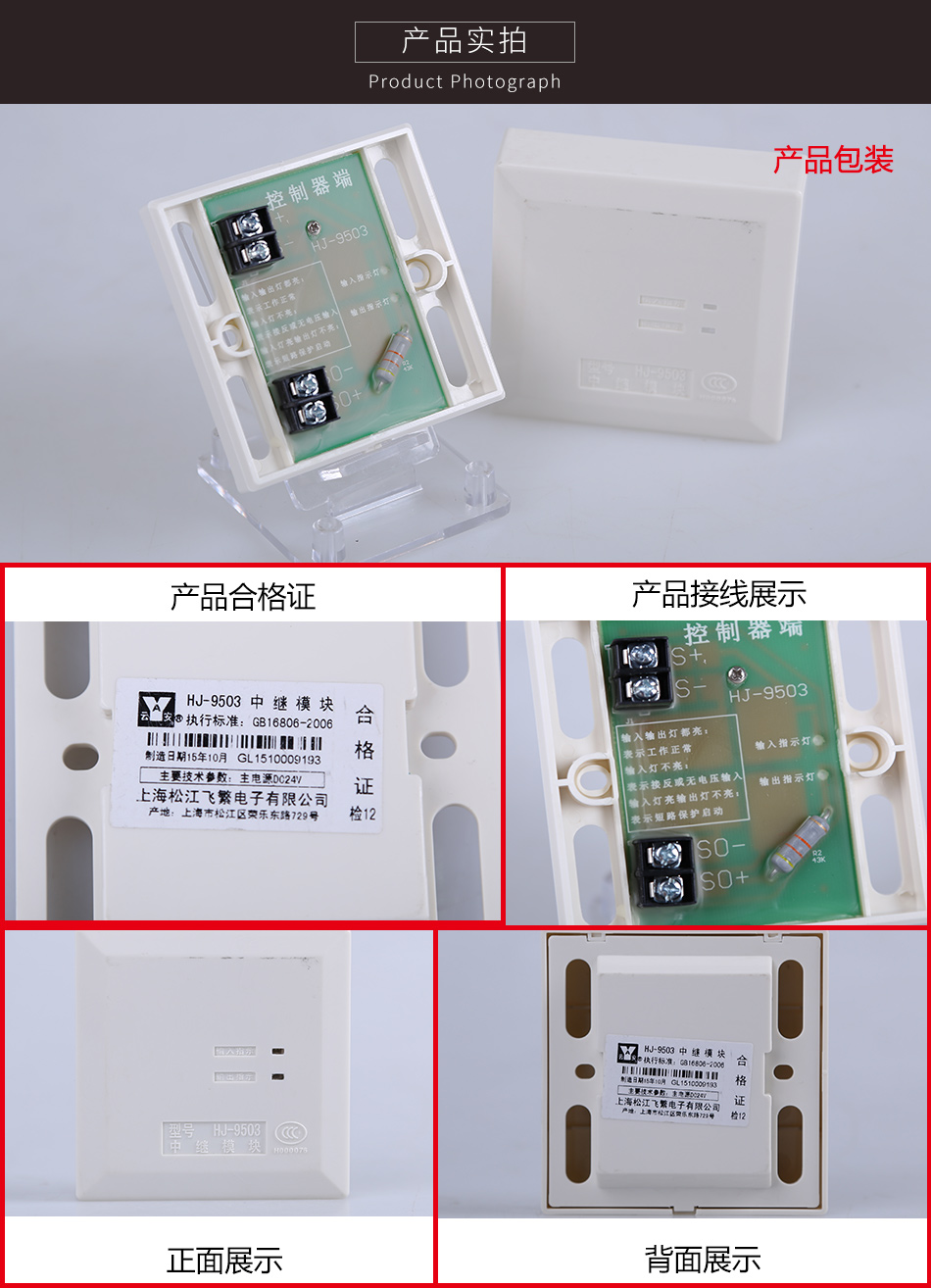

3、接线端子：在模块的左面端子排，自上到下端子为S+、S-（IN，控制器端）、S+、S-（OUT探测器端）。
4、接线后，再盖上盒盖，安装完毕。
二、HJ-9503中继模块使用说明
1．HJ-9503中继模块输入端子（S+、S-）与火灾报警控制器的总线相连。
2．HJ-9503中继模块输出端子（S+、S-）接分支回路的探测器。
3．模块短路保护以后，输出指示灯常灭。
4．注意事项：输入与输出端子以及极性严禁接反。
5.将HJ-9503中继模块串入总线的各段或串入主线与支线的交界处，一旦出现总线回路某处短路，HJ-9503中继模块就会将发生故障的总线部分与整个回路隔离开来，以保证回路的其他部分能够正常工作。正常监视时红色输入、输出指示灯均常亮；无输入电压时红色输入、输出指示灯均不亮；短路保护时输入指示灯常亮，输出指示灯不亮。当故障部分的总线修复后，HJ-9503中继模块可自行恢复工作并将被隔离出去的部分重新纳入系统。该设备在系统中不占地址。

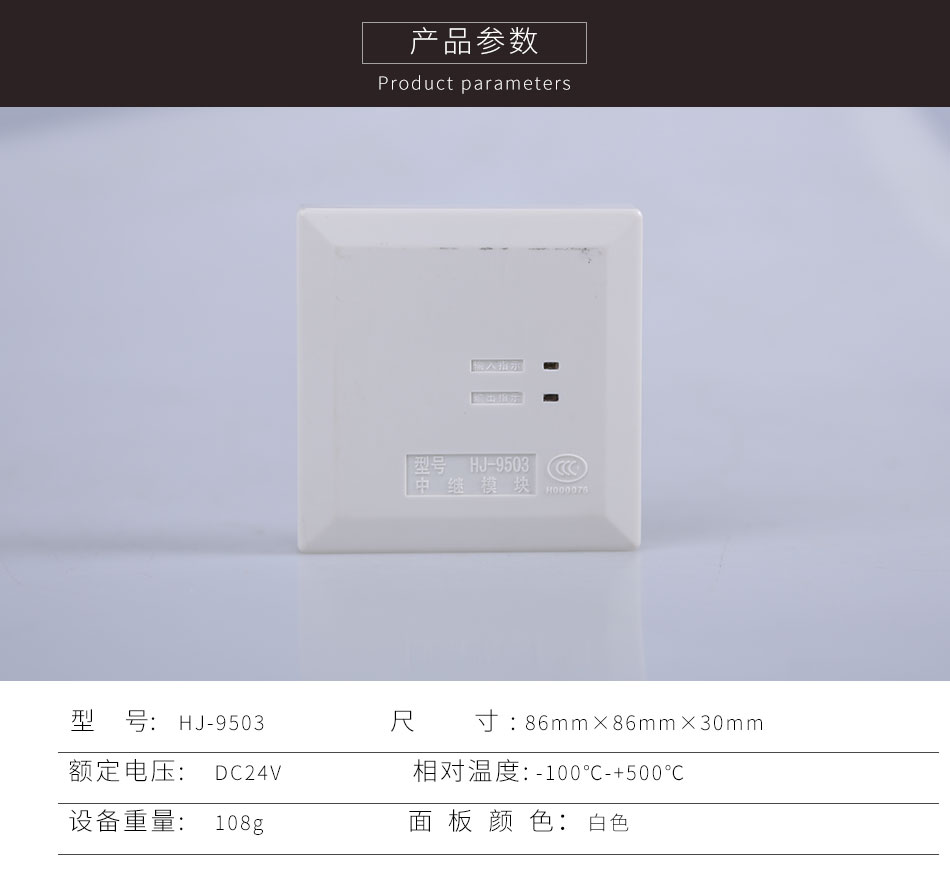

三、HJ-9503中继模块技术指标
| 额定电压 |
DC24V |
| 适用温度 |
-100C+500C |
| 外形尺寸 |
86mm×86mm×30mm |
| 设备重量 |
108g |
| 面板颜色 |
白色 |
四、HJ-9503中继模块装箱清单
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
别的厂家隔离模块都是闪烁 松江常亮 不合群呀 反设计？？？ 不看不知道呀
答管理员：
是容易一时有点转不过来。正常监视时红色输入、输出指示灯均常亮；无输入电压时红色输入、输出指示灯均不亮；短路保护时输入指示灯常亮，输出指示灯不亮。
2022-09-06 11:37:25
问匿名用户评论等级：
9503到底能不能用在3208主机上的？有些技术员说能用，有些说不能用！
答管理员：
是可以的哦。
2019-06-09 11:01:52
问匿名用户评论等级：
请问9503是用在哪些型号主机上的？
答管理员：
HJ-9503是可以用在3208系列主机上的，详细可以咨询我们服务人员，电话400-928-6119
2019-06-09 07:29:06
问匿名用户评论等级：
能用在3208主机上吗？
答管理员：
可以的哦
2019-05-12 11:16:54
问匿名用户评论等级：
这个模块怎么分进线出线
答管理员：
上面的，写着控制器端的是进线，下边的是出现。详细接线可以参考http://www.dnfire.cn/article-1323484408622.html
2017-11-17 03:24:30
问匿名用户评论等级：
9503中继模块用在什么设备上的
答管理员：
松江控制器回路线路上使用的，隔离模块。
2017-09-10 08:29:26
问匿名用户评论等级：
谢谢提供这样的平台
答管理员：
感谢你对我们平台的支持和关注。
2017-06-24 08:30:01
问匿名用户评论等级：
你好！我想请问一下，就是9503中继模块（新款）和1751中继模块（老款）后面所带的地址数都是30多个吗？谢谢！
答管理员：
按照新规范，不能多于32个的。
2017-04-27 19:04:24
