背景

一氧化碳（CO）做为一种无色无味的有毒性气体，随着私家车辆及地下车库的普及，近年来国家对地下车库一氧化碳检测系统也开始要求。产生CO较多的地方就是地下车库。而且地下车库是属于封闭或者半封闭的建筑，空气流通自然不会顺畅，地下车库的环境污染主要来源于汽车尾气，汽车尾气的主要成分是一氧化碳。对人体组织缺氧，心脏和大脑的影响最为显著。

规范

GB/T 50378-2019《绿色建筑评价标准》

　　3.2.2 控制项的评定结果应为达标或不达标。

　　3.2.7 当满足全部控制项要求时，绿色建筑等级应为基本级。

　　5.1.9 地下车库应设置与排风设备联动的一氧化碳浓度监测装置。

GB 50189-2015《公共建筑节能设计标准》

　　4.5.11 地下停车库风机宜采用多台并联或设置风机调速装置，并宜根据使用情况对通风机设置定时启停（台数）控制或根据车库内的一氧化碳浓度进行自动运行控制。

JGJ 100-2015《车库建筑设计规范》

　　7.3.8 中型及以上机动车库送风、排风机宜选用多台并联或变频调速，运行方式宜采用定时启、停风机或根据室内CO气体浓度自动控制风机运行。

JGJ/T 229-2010《民用建筑绿色设计规范》

　　9.5.5 设置机械通风的汽车库，宜设一氧化碳检测和控制装置控制通风系统运行。

GB 50736-2012《民用建筑供暖通风与空气调节设计规范》

　　6.3.8 第5条 条文说明：对于车流量变化较大的车库，当车流量变化无规律时宜采用CO浓度传感器联动控制多台并联风机或可调速风机的方式，会起到很好的节能效果。CO浓度传感器的布置方式：当采用传统的风管机械进、排风系统时，传感器宜分散设置。

GB/T18883-2002《室内空气质量标准》

　　附录 A 室内空气监测技术

　　A.2.1 采样点的数量：采样点的数量根据监测室内面积大小和现场情况而定，以期能正确反映室内空气污染物的水平。原则上小于50㎡的房间应设（1~3）个点；50㎡~100㎡设（3~5）个点；100㎡以上至少设5个点。在对角线上或梅花式均匀分布。

　　A.2.2 采样点应避开通风口，离墙壁距离应大于0.5m。

　　A.2.3 采样点的高度：原则上与人的呼吸带高度相一致。相对高度0.5m~1.5m之间。

　　A.5.6 每次平行采样，测定之差与平均值比较的相对偏差不超过20%。

系统介绍

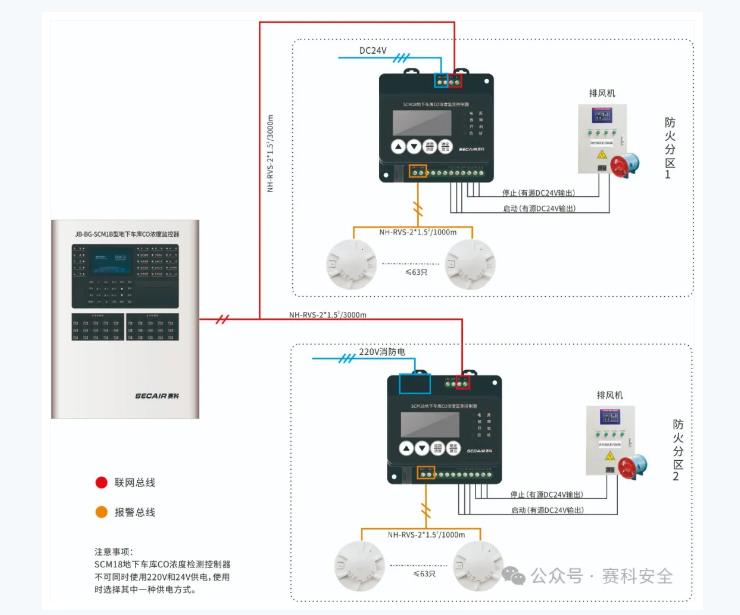

赛科空气质量监控系统由JM-SCM19B地下车库CO浓度探测器、SCM18地下车库CO浓度监测控制器、JB-BG-SCM1B地下车库CO浓度监控器组成。

地下车库CO浓度探测器实时检测车库内一氧化碳浓度值，将浓度值传输至地下车库CO浓度监测控制器，地下车库CO浓度监控器显示车库中一氧化碳的浓度并通过地下车库CO浓度监测控制器将开关量信号通过通讯系统传输至风机控制器，启动风机运行排风，降低车库中的一氧化碳浓度。

地下车库CO浓度探测器设置：

JM-SCM19B地下车库CO浓度探测器应分散设置在靠近停车位的柱子或墙面上、宜选择最不利空气流通的安装面进行安装，且应尽量避开通风口；探测器的设置数量应根据停车位位置及密度合理设计，宜每隔15m设一台CO探测器，宜CO探测器距其所覆盖范围内的任一释放源不宜大于8m，CO探测器的保护面积一般为200m²，最大不宜超过256m²；SCM19B探测器的设置高度，原则上与人的呼吸带高度一致，底边距地高度宜为1.3至1.8m之间壁挂安装，采用底座直接固定在预埋86盒上。

特点：

　　工作电压：DC24V

　　监视电流：≤5mA

　　报警电流：≤10mA

　　线制：无极性二总线

　　使用坏境温度：-10℃——+55℃

　　使用环境湿度：相对湿度≤95%（不凝露）

　　检测气体：一氧化碳CO

　　防护等级：IP30

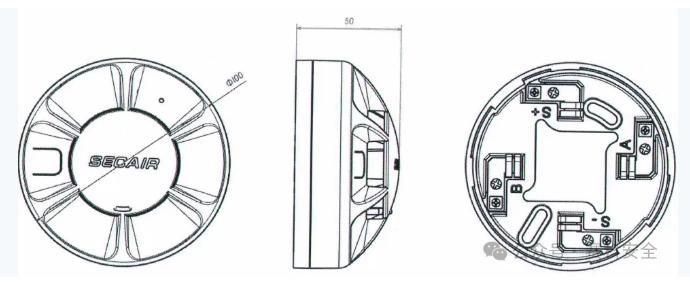

　　外形尺寸：100mm*50mm（含底座）

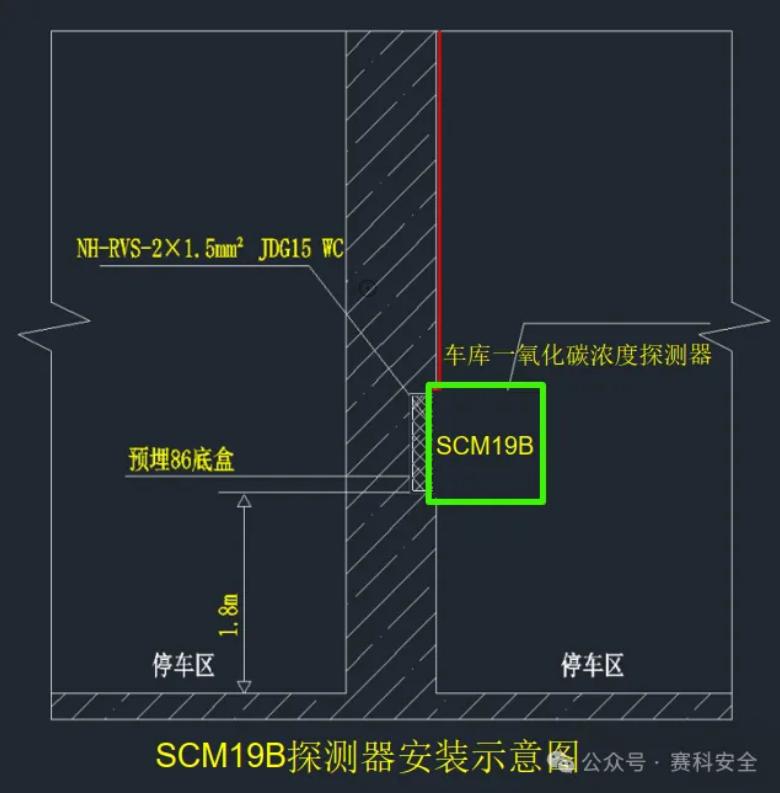

安装示意图：

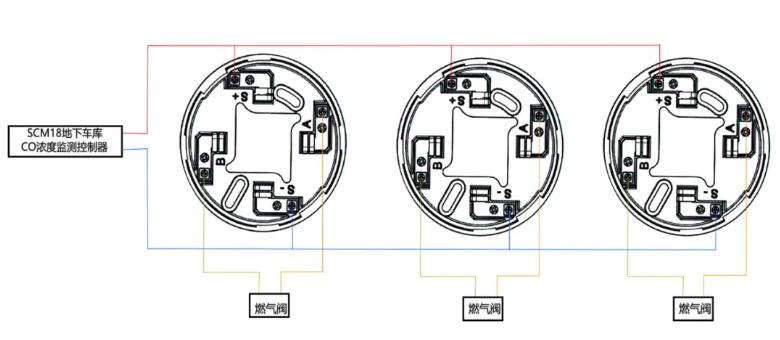

接线示意图：

SCM18地下车库CO浓度监测控制器的设置：

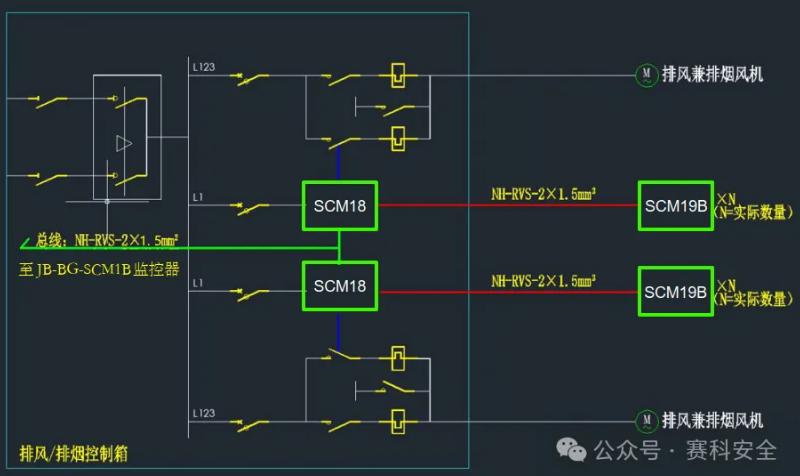

SCM18地下车库CO浓度监测控制器的设置位置及数量，应遵照车库通风或排烟系统（风机）的设置原则，在风机配电控制箱内应设置控制器，控制器与每台风机为一对一的联动关系，每台风机仅能接受一台控制器的控制；当车库通风系统与排烟系统分开设置时，宜优先选择通风系统（风机）的配电控制箱内设置 SCM18地下车库CO浓度监测控制器。

特点：

　　工作电压：DC24V或AC220V

　　总线监视电流：≤1.4mA

　　动作电流：≤0.3A

　　线制：无极性二总线

　　使用坏境温度：-10——+55℃

　　使用环境湿度：相对湿度≤95%（不凝露）

　　最大接入点：63

　　防护等级：IP30

　　安装方式：导轨或螺钉安装

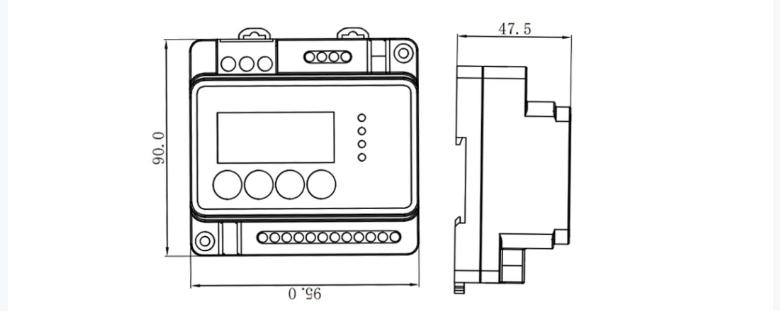

　　外形尺寸：95mm*90mm*47.5mm

安装示意图：

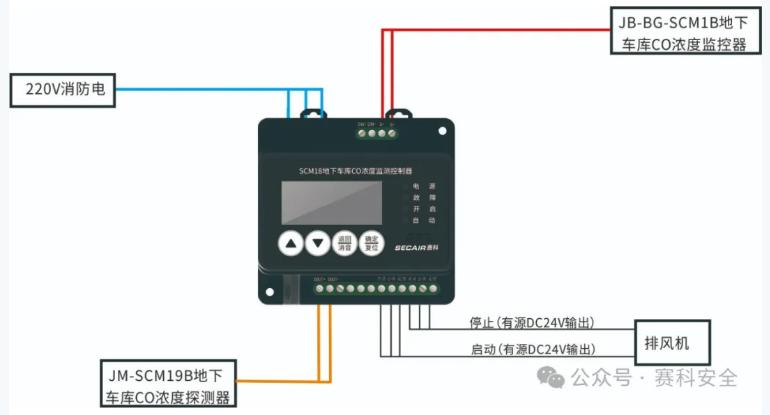

220V接线示意图：

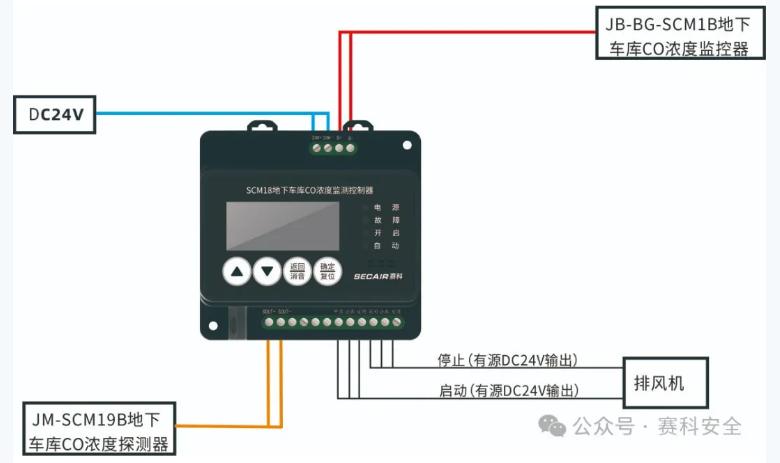

24V接线示意图：
