ZD-GST-T1301组合式电气火灾监控探测器装置安装在0.4kV低压配电系统中，用于检测系统中的剩余电流、温度、电压、电流等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除引起的电气火灾隐患。

产品采用RS485总线和4G无线网络进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统；适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域的线路剩余电流和线路温度等检测。

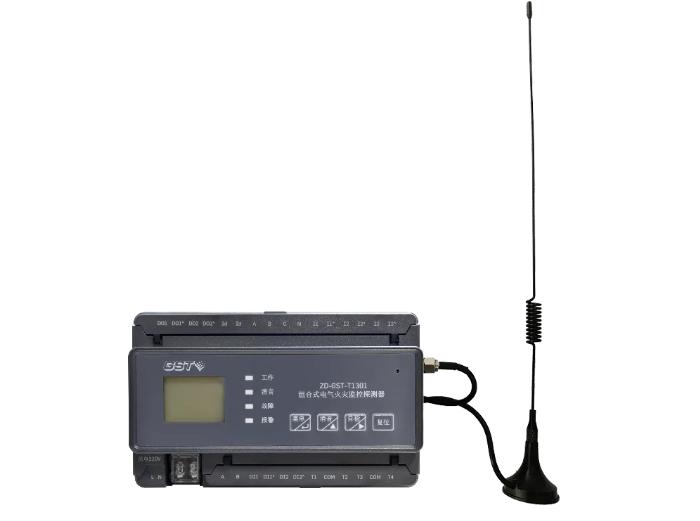

ZD-GST-T1301组合式电气火灾监控探测器

产品特点

　　★ 集测量、显示、地址设置等功能于一体，中文图形液晶显示

　　★ 实时测量：一路剩余电流、三路温度、三相电压、三相电流、三相有/无功电能、三相有/无功功率、三相视在功率、三相功率因数、频率等

　　★ 当被保护线路出现剩余电流、温度超过设定报警值时，探测器蜂鸣器持续鸣响并上报报警信息

　　★ 当剩余电流回路、温度回路出现断、短路时，或者当被保护线路出现过压、欠压、断相、错相、电压不平衡、过流、电流不平衡时，探测器蜂鸣器间断鸣响并上报故障信息

　　★ 可按需设定报警值，并具备声光报警功能

　　★ 内置无源开关量输出触点，可用于现场输出需求

　　★ 提供两路开关量输入功能，可连接消防联动信号和烟雾报警信号

　　★ 可独立运行，完成所有功能需求，亦可组网监控，联动报警

　　★ 与监控设备采用RS485通讯方式和4G无线通信技术

　　★ 事件自动存储、记录99条各类报警详细信

　　★ 标配3根1.5米温度传感器

技术特性

① 辅助电源

　　▶ 额定电压：AC220V

　　▶ 额定电压值范围：AC165V～AC264V

　　▶ 最大电流：50mA

　　▶ 待机电流：9mA

② 交流三相电压

　　▶ 通道数量：1路

　　▶ 接线方式：三相四线/三相三线、缺省：三相四线

　　▶ 相电压监测范围：AC90V～330V

　　▶ 线电压监测范围：AC90V～500V

　　▶ 电压测量精度：3%

　　▶ 额定相电压：Un=220V

　　▶ 额定线电压：Un=380V

③ 交流三相电流

　　▶ 通道数量：3路

　　▶ 额定输入电流：5A（最大6A）

　　▶ 二次侧精度：3%

　　▶ 监测范围：0A～6300A

　　▶ 过流设定值：0A～6300A、缺省值：3A

④ 剩余电流

　　▶ 通道数量：1路

　　▶ 精度：3%

　　▶ 监测范围：100mA～1000mA

　　▶ 报警设定值：100mA～1000mA、缺省值：300mA

⑤ 温度

　　▶ 通道数量：3路

　　▶ 精度：45℃～80℃（3%）；80℃～140℃（5%）

　　▶ 监测范围：0～140℃

　　▶ 报警设定值：45～140℃、缺省值：55℃

⑥ 电能

　　▶ 功率因数：监测范围0～±1.000、精度：3%

　　▶ 频率：监测范围：40.0Hz～70.0Hz、精度：3%

　　▶ 功率：有功功率监测范围：0～±999999.999KW

　　　无功功率监测范围：0～±999999.999KVar

　　　视在功率监测范围：0～999999.999KVA

　　　精度：3%

　　▶ 电度：检测范围0～99999999.9 KWH、精度：3%

⑦ 开关量

　　▶ 开关量输入：无源2路

　　▶ 开关量输出：无源2路

　　▶ 报警控制输出容量：5A 30VDC/5A 250VAC

⑧ 通讯方式

　　▶ 有线通讯：RS485 Modbus RTU

　　▶ 无线通讯：4G CAT-1

⑨ 使用环境

　　▶ 工作温度：-10℃～+65℃

　　▶ 储存温度：-20℃～+70℃

　　▶ 相对湿度：≤95%不结露

　　▶ 海拔高度：≤2000m

　　▶ 安装方式：导轨式安装

⑩ 外壳防护等级

　　▶ IP30

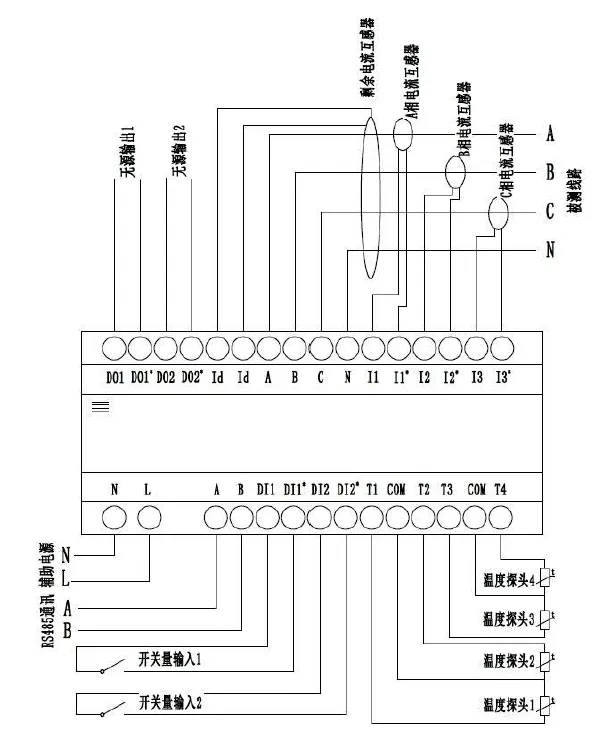

产品现场接线示意图
