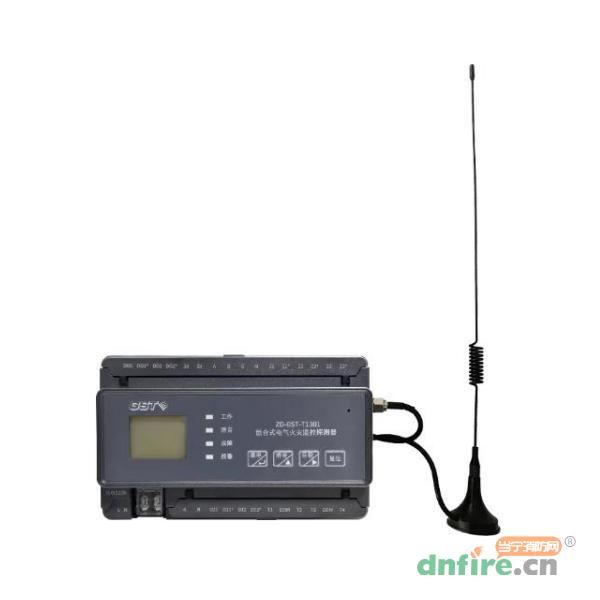

一、ZD-GST-T1301组合式电气火灾监控探测器概述
ZD-GST-T1301组合式电气火灾监控探测器装置安装在0.4kV低压配电系统中，用于检测系统中的剩余电流、温度、电压、电流等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除引起的电气火灾隐患。
产品采用RS485总线和4G无线网络进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统；适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域的线路剩余电流和线路温度等检测。
二、ZD-GST-T1301组合式电气火灾监控探测器功能特点
集测量、显示、地址设置等功能于一体，中文图形液晶显示
实时测量：一路剩余电流、三路温度、三相电压、三相电流、三相有/无功电能、三相有/无功功率、三相视在功率、三相功率因数、频率等
当被保护线路出现剩余电流、温度超过设定报警值时，探测器蜂鸣器持续鸣响并上报报警信息
当剩余电流回路、温度回路出现断、短路时，或者当被保护线路出现过压、欠压、断相、错相、电压不平衡、过流、电流不平衡时，探测器蜂鸣器间断鸣响并上报故障信息
可按需设定报警值，并具备声光报警功能
内置无源开关量输出触点，可用于现场输出需求
提供两路开关量输入功能，可连接消防联动信号和烟雾报警信号
可独立运行，完成所有功能需求，亦可组网监控，联动报警
与监控设备采用RS485通讯方式和4G无线通信技术
事件自动存储、记录99条各类报警详细信
标配3根1.5米温度传感器
三、ZD-GST-T1301组合式电气火灾监控探测器技术参数
| 辅助电源 |
|
| 额定电压 |
AC220V |
| 额定电压值范围 |
AC165V～AC264V |
| 最大电流 |
50mA |
| 待机电流 |
9mA |
| 交流三相电压 |
|
| 通道数量 |
1 路 |
| 接线方式 |
三相四线/三相三线；缺省：三相四线 |
| 相电压监测范围 |
AC90V～330V |
| 线电压监测范围 |
AC90V～500V |
| 电压测量精度 |
3% |
| 额定相电压 |
Un=220V |
| 额定线电压 |
Un=380V |
| 交流三相电流 |
|
| 通道数量 |
3 路 |
| 额定输入电流 |
5A（最大 6A） |
| 二次侧精度 |
3% |
| 监测范围 |
0A～6300A |
| 过流设定值 |
0A～6300A；缺省值：3A |
| 剩余电流 |
|
| 通道数量 |
1 路 |
| 精度 |
3% |
| 监测范围 |
100mA～1000mA |
| 报警设定值 |
100mA～1000mA ；缺省值：300mA |
| 温度 |
|
| 通道数量 |
3 路 |
| 精度 |
45℃～80℃（3%）；80℃～140℃（5%） |
| 监测范围 |
0～140℃ |
| 报警设定值 |
45～140℃；缺省值：55℃ |
| 电能 |
|
| 功率因数 |
监测范围 0～±1.000 |
| 精度 |
3% |
| 频率 |
监测范围：40.0Hz～70.0Hz |
| 精度 |
3% |
| 功率 |
有功功率监测范围：0～±999999.999KW
无功功率监测范围：0～±999999.999KVar
视在功率监测范围：0～999999.999KVA
|
| 精度 |
3% |
| 电度 |
检测范围 0～99999999.9 KWH |
| 精度 |
3% |
| 开关量 |
|
| 开关量输入 |
无源 2 路 |
| 开关量输出 |
无源 2 路 |
| 报警控制输出容量 |
5A 30VDC/5A 250VAC |
| 通讯方式 |
|
| 有线通讯 |
RS485 Modbus RTU |
| 无线通讯 |
4G CAT-1 |
| 使用环境 |
|
| 工作温度 |
-10℃～+65℃ |
| 储存温度 |
-20℃～+70℃ |
| 相对湿度 |
≤95%不结露 |
| 海拔高度 |
≤2000m |
| 安装方式 |
导轨式安装 |
| 外壳防护等级 |
IP30 |

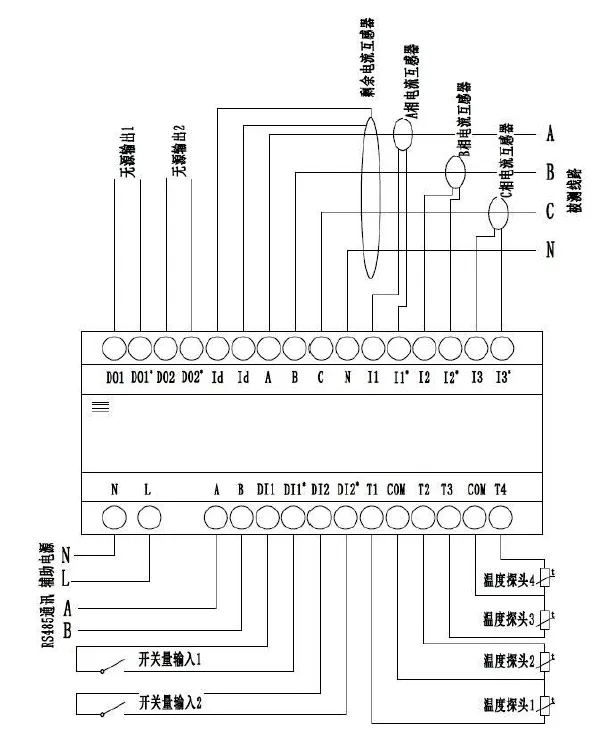

四、ZD-GST-T1301组合式电气火灾监控探测器接线图
