泰和安TX6220输入/输出接口是一种总线制控制接口设备主要用于消防联动系统中执行控制器的指令，启动或关闭现场设备，再将现场设备的状态传送给控制器。

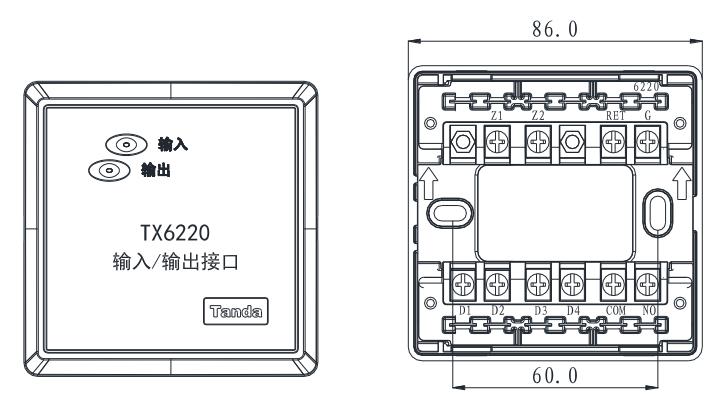

TX6220接线端子说明：

　　Z1、Z2：总线输入接口，用于输入/输出接口与控制器通信和参数设置，无极性

　　D1、D2：DC24V电源输入接口，用于输入/输出接口有源输出和输入/输出接口检线供电，无极性

　　RET、G：反馈信号输入接口，实现输入检线和确认被输入/输出接口控制设备是否已响应操作

　　D3、D4：DC24V辅助电源接口，利用外部接线实现有源或无源输出，需现场区分端子极性

　　NO、COM：继电器常开输出接口，用于控制现场设备。

TX6220输入/输出接口接线图：

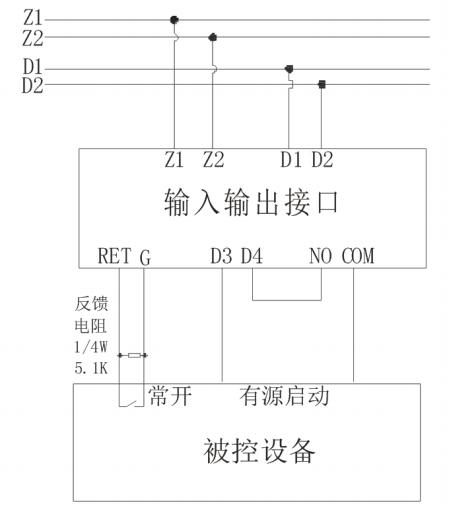

有源输出接线示意图

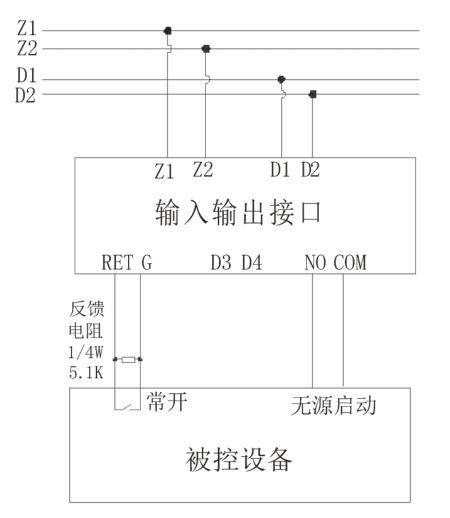

无源输出接线示意图

　　现场接线时需要在反馈输入端RET、G接入一支1/4W 5.1K反馈电阻，反馈电阻应接在被控设备端。

　　如果被控设备功率大于2A/DC24V，需要在被控设备和TX6220输入/输出接口之间连接一个中间继电器。TX6220输入/输出接口不可直接驱动大功率设备。

　　不能将输入/输出接口直接接入交流控制回路，以免强交流干扰信号破坏输入/输出接口和系统稳定性。
