KZJ-C855输入/输出模块采用无极性二总线供电，无需外加24V电源，主要对消防联动设备进行有源输出控制（如排烟阀、送风阀、24V强切分励脱扣等DC24V有源脉冲瞬时控制设备），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。

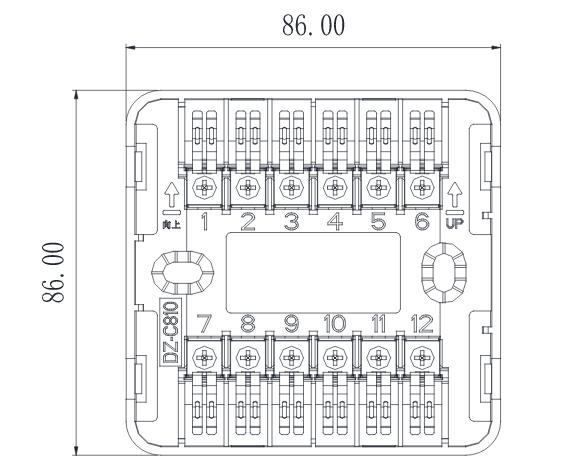

KZJ-C855模块底座（DZ-C810）接线端子说明：

　　1、2：L+、L-控制器总线信号接入端（无极性接线）

　　3、4：TO+、TO-无源反馈输入端（无极性接线）

　　5、6：OUT+、OUT-有源输出端

　　7、8、9、10、11、12：预留端子口

KZJ-C855输入/输出模块接线图：

　　输入端设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47kΩ的终端电阻。输入端如果设置为“常闭检线”，模块输入线末端（远离模块端）必需串联一个47kΩ的终端电阻；模块输出线路末端（远离模块端）必需正确接入47kΩ终端负载，模块能识别负载回路中线路的短断路故障。同时OUT+、OUT-输出端应串联一个1N4007二极管后再连受控设备，接线方法如图所示。

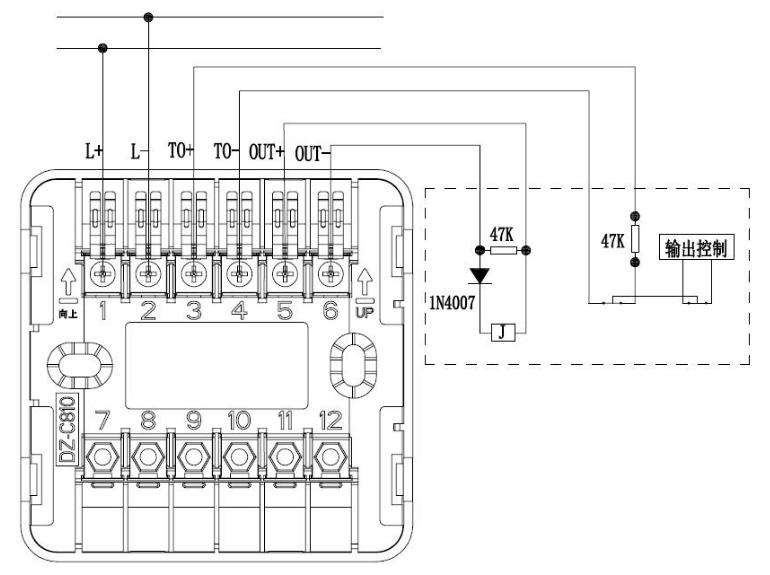

输入常开检线接线图

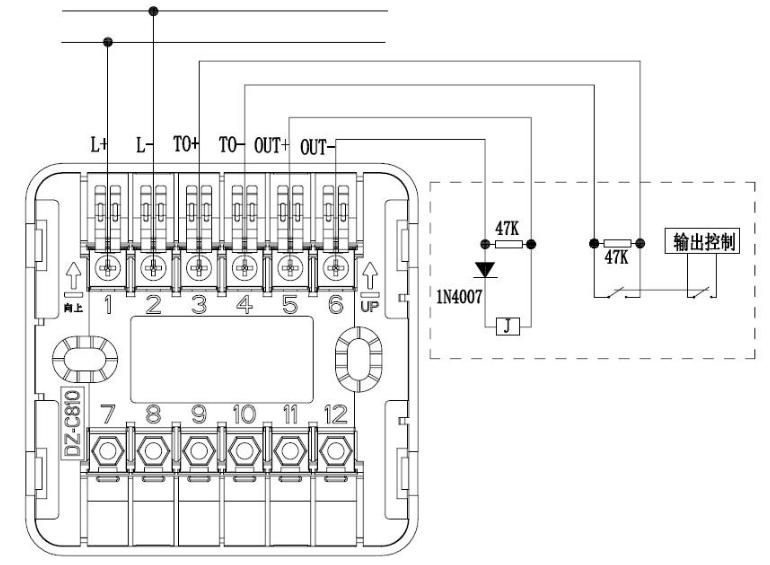

输入常闭检线接线图
