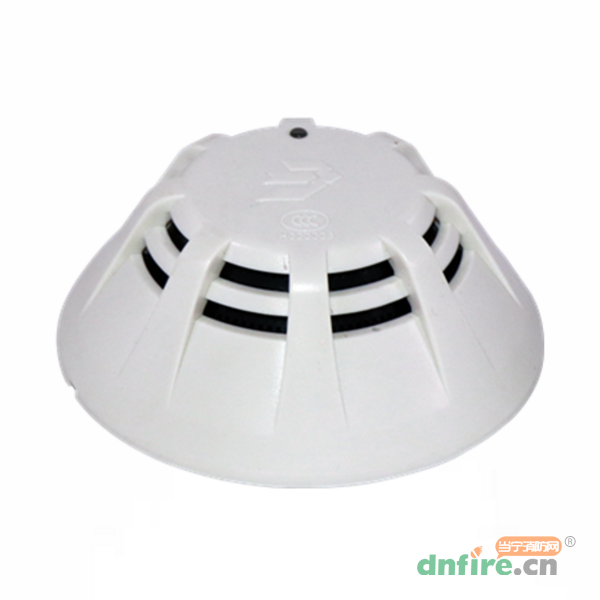

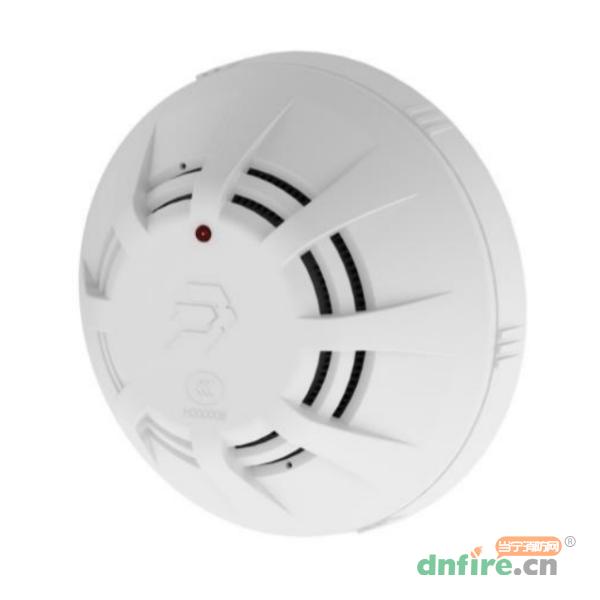

一、JTY-GD-JBF5100A点型光电感烟火灾探测器概述
JTY-GD-JBF5100A点型光电感烟火灾探测器是青鸟消防股份有限公司开发的采用1.5代朱鹮芯片的感烟探测器，该产品具有较强的抗干扰能力。
二、JTY-GD-JBF5100A点型光电感烟火灾探测器功能特点
内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；
污染自动补偿，根据自身的污染程度进行零位漂移，大程度减少误报；
适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；
稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；
抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；
采用SMT表面贴装工艺，采用导光柱。
三、JTY-GD-JBF5100A点型光电感烟火灾探测器工作原理
点型光电感烟火灾探测器由迷宫，红外发射部分，红外接收部分及相应的放大处理等电路组成。
正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此，放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散色作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。
四、JTY-GD-JBF5100A点型光电感烟火灾探测器技术参数
| 型号 |
JTY-GD-JBF5100A |
| 名称 |
点型光电感烟火灾探测器 |
| 品牌 |
青鸟消防 |
| 工作电压 |
总线 24V（总线 18V~总线 28V）调制型，控制器提供 |
| 监视电流 |
≤100uA（总线24V） |
| 报警电流 |
≤ 150uA（总线24V） |
| 线制 |
二线制（无极性） |
| 编址范围 |
1~200 |
| 编址方式 |
电子编码器 |
| 传输距离 |
最远传输距离 1000m |
| 确认灯 |
监视状态瞬时微亮，报警常亮（红色） |
| 兼容性 |
JBF-11SF、JBF50XX、JBF-11SF-C、JBF-51S 等系列控制器 |
| 工作温度 |
-10℃～+55℃ |
| 贮存温度 |
-20℃～+65℃ |
| 相对湿度 |
≤95%（无凝露） |
| 防爆标志 |
非防爆 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 产品质量 |
92.5g |
| 外形尺寸 |
Φ100mm × H 46mm（含底座） |
| 保护面积 |
保护面积 60-80m²（具体依据规范要求） |
| 执行标准 |
GB 4715-2005《点型感烟火灾探测器》 |

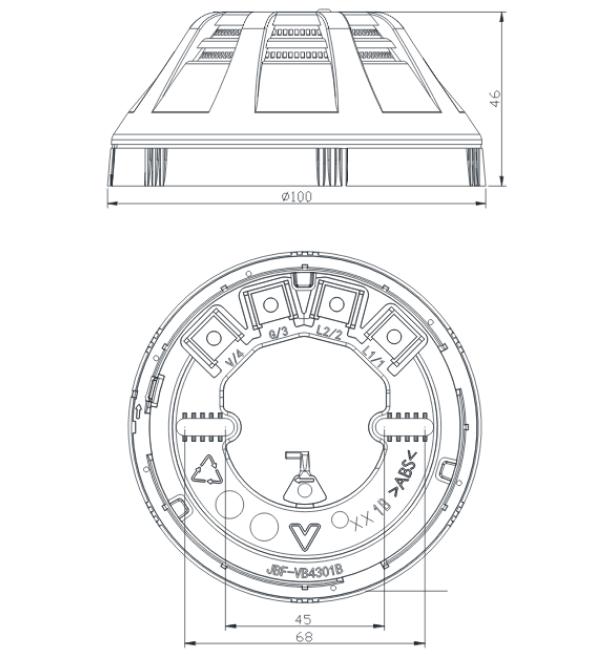

五、JTY-GD-JBF5100A点型光电感烟火灾探测器外形尺寸图

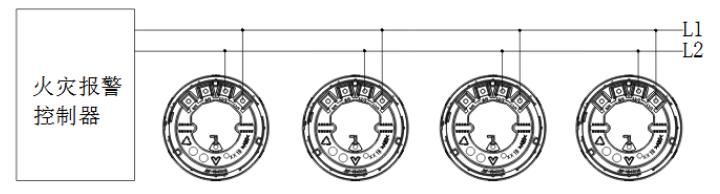

六、JTY-GD-JBF5100A点型光电感烟火灾探测器接线图
将回路两总线L1、L2分别接在端子L1和端子L2上，接线不分极性。
