JTYB-GF-GY602Ex点型光电感烟火灾探测器
品       牌:
证       书:
中国3C认证 检验报告 防爆认证
价       格:
媒体价    ¥1300.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 国泰怡安
进入品牌页
关注
类似产品

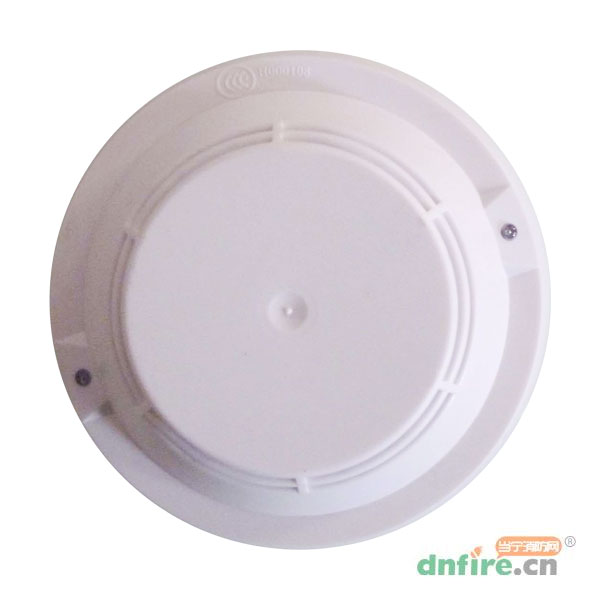

 GT610非编址探测器安装底座

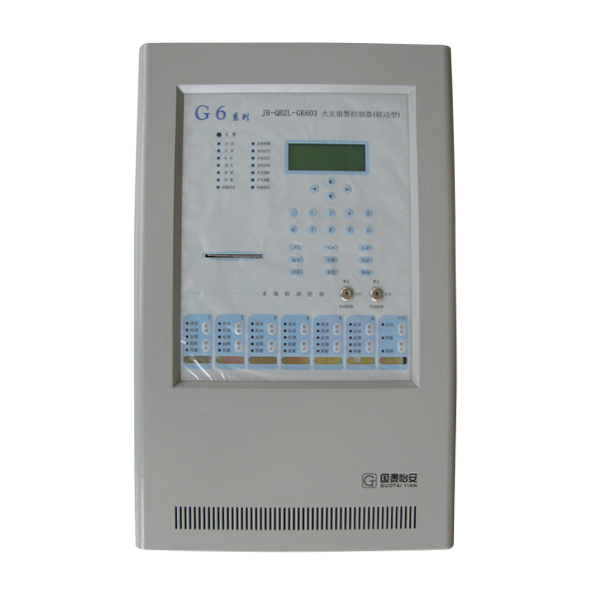

 JB-QBZL-GK603壁挂式火灾报警...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、JTYB-GF-GY602Ex点型光电感烟火灾探测器概述

  JTYB-GF-GY602Ex型防爆光电感烟探测器是采用红外散射原理研制而成的,利用SMT工艺进行生产,通过国泰公司生产的GM514Ex或GM614Ex防爆探测器输入模块,可分别接入G5或G6报警控制系统,实现报警功能。JTYB-GF-GY602Ex点型光电感烟火灾探测器为本质安全型产品,符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》的有关规定。

二、JTYB-GF-GY602Ex点型光电感烟火灾探测器产品特点

  1、双灯设计,360度可视。

  2、与防爆探测器输入模块配合使用,可实现线路断路监视

  3、双灯正常时闪亮,报警时常亮

  4、独特迷宫设计,抗灰尘性能好

  5、具有漂移补偿功能

  6、JTYB-GF-GY602Ex探测器结构新颖,外型美观,性能稳定可靠,具有良好的抗化学腐蚀性,可用于石油、化工等行业具有防爆要求的1区及2区危险场所。

三、JTYB-GF-GY602Ex点型光电感烟火灾探测器主要技术指标

工作电压 16~28VDC(经安全栅供电) 静态电流 ≤200μA
报警输出 报警后即将探测器两端的电压钳位在4.5V~6.5V之间 响应阈值 0.26db/m~0.41db/m
报警确认灯 红色 防爆标志 ExibIICT6
本安防爆参数 Ui:28VDC Ii:93mA Pi:0.65W Ci:0μF Li:0mH 使用环境 温 度 :-10~+50℃
相对湿度 :≤95%(40±2℃)

四、JTYB-GF-GY602Ex点型光电感烟火灾探测器保护面积

  当空间高度为6~12米,一个探测器的保护面积,对一般保护现场而言为80平方米;空间高度为6米以下时,保护面积为60平方米。

  具体参数应以<<火灾自动报警系统设计规范>>(GB50116-1998)为准。

五、JTYB-GF-GY602Ex安装与布线:

  1、安装:

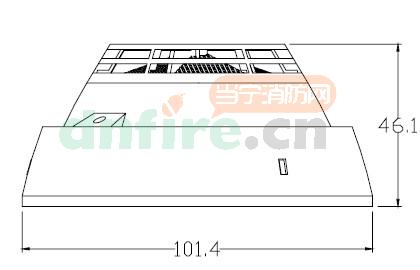

  1)防爆光电感烟探测器外形尺寸如下:



JTYB-GF-GY602Ex点型光电感烟火灾探测器

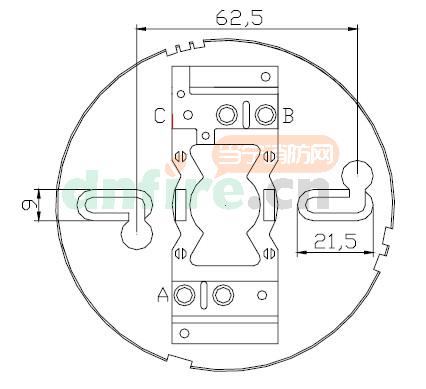

  2)防爆光电感烟探测器底座安装尺寸图如下

JTYB-GF-GY602Ex点型光电感烟火灾探测器

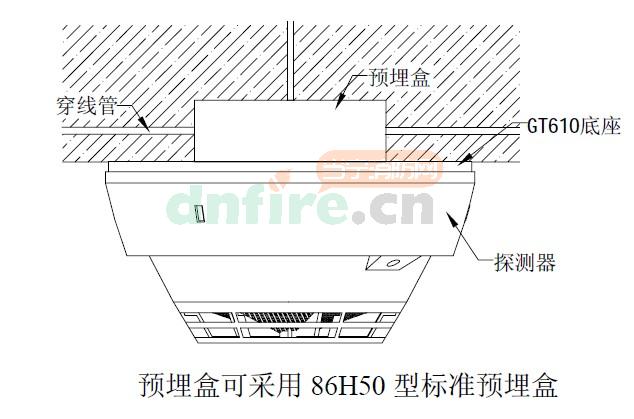

  3)防爆光电感烟探测器安装示意图如下:

JTYB-GF-GY602Ex点型光电感烟火灾探测器

  2、布线: 探测器预埋盒穿线管GT610底座

  1)接线说明:

  JTYB-GF-GY602Ex点型光电感烟火灾探测器须与国泰怡安公司生产的GT610底座配套使用。底座上标“A”的一侧对应两个连通的接线端子,带有标记“B”和“C”的两个端子内部不连通。接线时采用串联方式连接,下图为一个防爆探测器输入模块并联两只探测器的接线法。如果只有一只探测器,视同无左侧的探测器(及底座)部分。如果并联许多探测器(数量由非编码探测器输入模块决定),视同有许多左侧探测器部分。终端必须接终端电阻,阻值为4.7K,1/4W。

  2)布线要求:

JTYB-GF-GY602Ex点型光电感烟火灾探测器

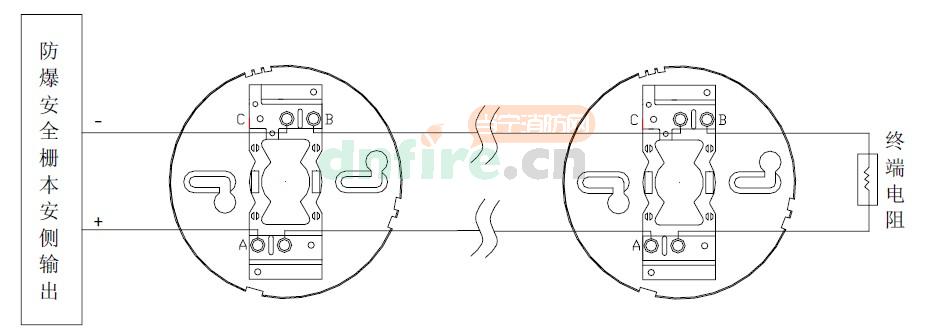

多只探测器并联时接线示意图

  二总线宜选用截面积≥1.0mm2的双绞线阻燃铜芯线,穿金属管或阻燃管敷设;导线应有颜色标识以防接错。

  3)待底座安装牢固后,将探测器中扣对正底座顺时针旋转,即可将探测器安装在底座上。

 了解更多点型光电感烟火灾探测器 价格热线:400-928-6119



商品属性
[型号] JTYB-GF-GY602Ex
[名称] 感烟火灾探测器
[品牌] 国泰怡安
[类型] 光电型
[工作电压] 16~28VDC
[静态电流] ≤200μA
[报警电流] /
[线制] /
[编码方式] 非编码型
[防爆标志] ExibIICT6
[防护等级] /
[环境温度] -10~+50℃
[相对湿度] ≤95%(40±2℃)
[外壳材质] ABS
[重量] /
[外形尺寸] 101.4mm*46.1mm
