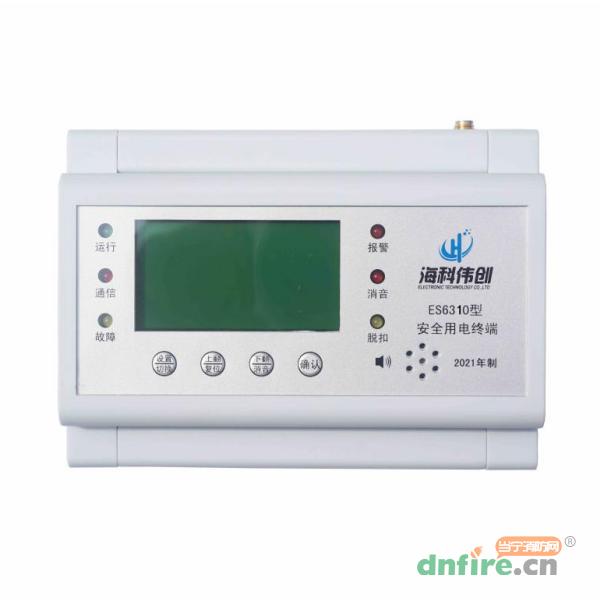

一、ES6310系列安全用电终端概述
ES6310系列安全用电终端是针对0.4kV以下的TT、TN系统设计的智能电力装置,具有三相交流电计量监测、四象限电能计量、谐波分析、剩余电流监测、线温监测等监测功能,终端通过RS485通讯或4G无线通讯方式将火灾危险参数实施监控和管理。终端同时具备设备管理属性,客户可针对各类重点用电设备进行远程监管和控制。
产品采用微控制器技术,集成度高,体积小巧,安装方便,集智能化,数字化,网络化于一身,是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有RS485通讯升级为4G无线通讯方式,解决了现场布线难的问题。作为一种智能化、数字化的采集元件,该智能装置已广泛应用于各种控制预警系统、SCADA系统和能源管理系统。
二、ES6310系列安全用电终端优势特点
1、手机APP免费使用1年(具体细节根据客户类型另行沟通),安装成本低、安装简单,通讯稳定可靠。
2、终端自带电能计量功能,替代原有三相电能表,并直接具有数据远传功能。
3、通过物联网通信技术对监测对象的状态进行智能化感知、识别、监控与跟踪,实现实时化监测,视觉化呈现,提升智能化管理水平,实现隐患提前解决。
4、远程监控运行状况,增强运维工作针对性,降低运维费用。
5、代替人工巡检,减少运维人员数量,避免人为因素干扰。
6、合作伙伴根据实际销售情况,决定用户需要承担哪些费用,增加柜体的利润点。
7、终端在不连接网络的情况,仍然具备本地报警功能(声光报警),无需担心今后无法连接平台造成设备浪费。
8、可根据客户要求定制私有功能和协议。
三、智慧安全用电解决方案架构图
四、ES6310系列安全用电终端技术参数
工作电压范围 |
85V-305VAC/100-430VDC |
功率 |
<6W |
电压监测 |
监测数量:3 路电压监测,A、B、C 三相电压
测量范围:0~400VAC
测量精度:±0.5%
过压报警:额定电压(Un)的120%Un
欠压报警:额定电压(Un)的70%Un
响应时间:≤1S(除判定延时)
|
电流监测 |
监测数量:3 路电流监测,A、B、C 三相电流
测量范围:0.1A~800A
测量精度:±0.5%
报警范围:1A~800A
响应时间:≤11S(除判定延时)
|
漏电电流监测 |
监测数量:1 路漏电流监测
测量范围:20~1000mA
测量精度:±1%
报警范围:20~1000mA
响应时间:≤11S(除判定延时)
|
温度监测 |
监测数量:4路温度监测
测量范围:0℃~150℃(三路线温)、-30℃~150℃(第四路)
测量精度:±1%
响应时间:≤11S(除判定延时)
|
报警延时时间 |
60~86400s |
上传时间间隔 |
60~86400s |
事件记录 |
记录数量:最近10 条
报警事件:电压过压、电压欠压、电流报警、漏电电流、温度报警事件
开关量输入事件:开关量输入事件
|
开关量输入 |
输入形式:无源干节点,内部 5VDC
隔离电压:1500VDC
|
开关量输出 |
输出形式:机械式触点
输出数量:2 路
节点容量:AC250V/3A ;DC30V/3A
触点与线圈间电压:1500VAC
|
通讯接口 |
4G支持移动、联动、电信 |
工作温度 |
-25℃~+60℃ |
贮存温度 |
-40℃~+70℃ |
工作湿度 |
5%~95%(无冷凝或结冰) |

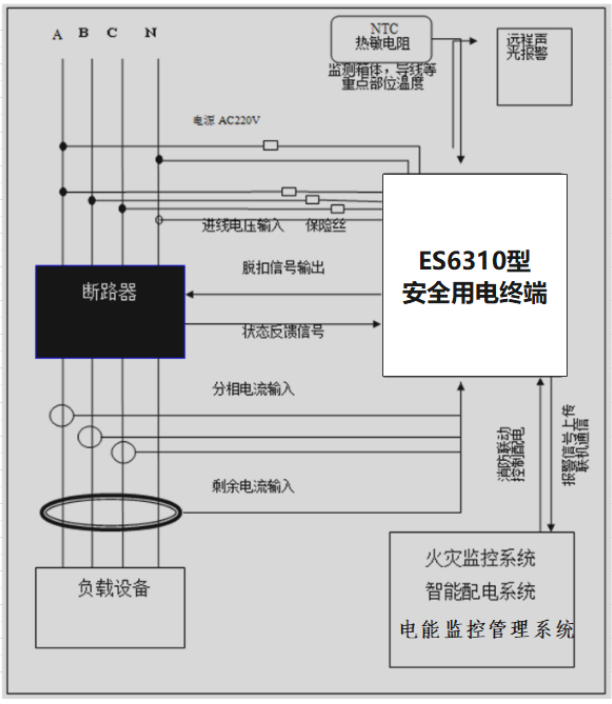

五、ES6310系列安全用电终端典型应用
注:1、在安装接线时应注意剩余电流互感器的屏蔽层须接大地,若剩余电流互感器在断路器出线处不方便安装时,可以安装于断路器进线处,ABCN必须同时穿过剩余电流互感器,且地线不能传进剩余电流互感器;电压采样信号也可以取自断路器出线处。
2、上图中保险丝的规格型号为5A。
