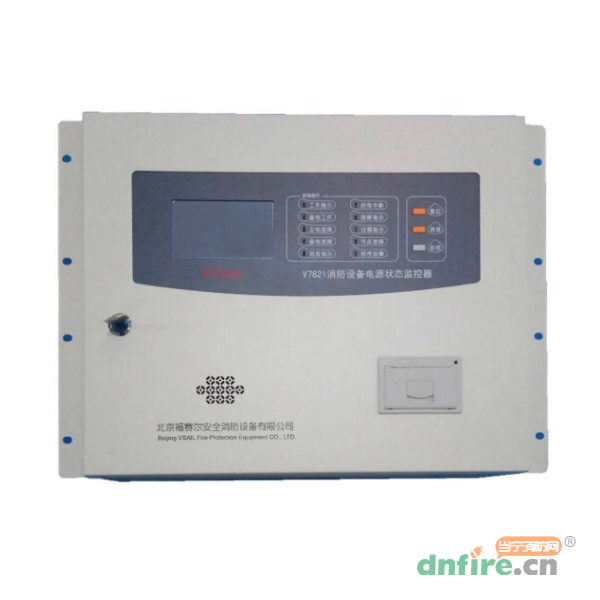

一、V7821消防设备电源状态监控器概述

　　V7821消防设备电源状态监控器主要用于监测消防设备的供电状态以及电流值和电压值。本产品是采用最新电源监控技术、数字总线传输技术和中文智能化控制技术的高科技产品，满足国家标准GB28184-2011《消防设备电源监控系统》

　　采用稳定、可靠的嵌入式控制部件，保证系统长时间正常运行。

　　网络采用CAN(Control Area Networks)Bus（现场局域控制总线）或RS232方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，强抗干扰等特性。

二、V7821消防设备电源状态监控器功能特点

　◎4.3寸彩色液晶屏显示各类信息、LED灯显示关键状态，触摸屏使人机交互方便快捷。

　◎采用POWERBUS总线技术，只需2根线即可同时给传感器提供电源和信号。

　◎可带4个探测总线，最多可连接512个总线型电压/电流传感器。

　◎具有一组公共供电中断输出接点和一组公共故障输出接点。

　◎标准配置中含有RS232接口热敏打印机。

　◎可插接福赛尔标准V6171联网卡，从而扩展出一个CANBUS接口和一个RS232接口，可与福赛尔火灾自动报警系统、防火门监控系统、电气火灾监控系统等组网，也可与其它楼宇自控、CRT图形显示系统等连接。

三、V7821消防设备电源状态监控器技术参数

主电	AC187V-242V 50Hz
备电	12V/7AH电池2节
最大探测总线数量	4个
单路负载能力	128地址点；每个地址点：2路电压，1路电流
总负载能力	512个地址点
总线电压	DC15V-24V调制脉冲
总线电流	＜1A
环境温度	0℃～45℃
相对湿度	≤95%RH（40℃±2℃）
执行标准	GB 28184-2011消防设备电源监控系统
最大功耗	150W

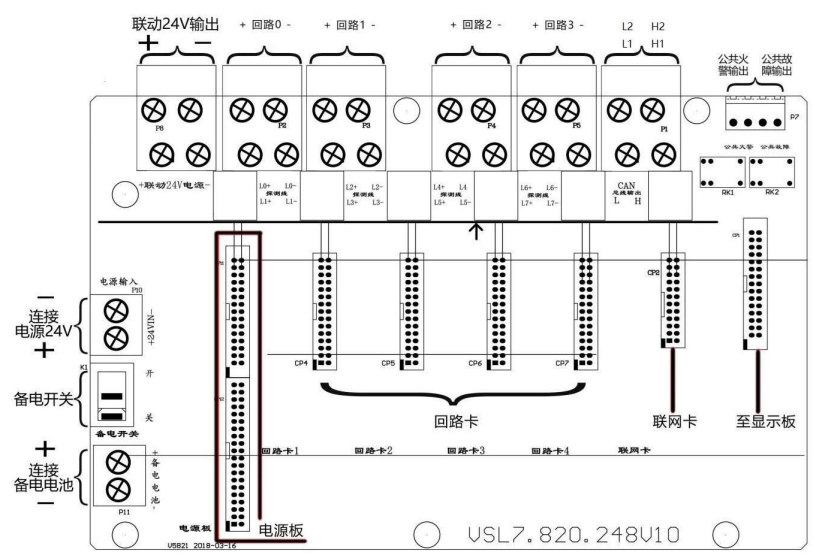

四、V7821消防设备电源状态监控器接线端子说明

　回路0~回路3：

　　总线的输出端，最多可连接4个探测回路，每回路128个电压/电流传感器，有极性连接，正负极不能反接。

　　回路0接端子:L0+、L0-或L1+、L1-;

　　回路1接端子:L2+、L2-或L3+、L3-;

　　回路2接端子:L4+、L4-或L5+、L5-;

　　回路3接端子:L6+、L6-或L7+、L7-;

　公共火警输出端：

　　一对公共火警输出端子组成公共断电无源输出端口，当没有供电中断发生时2端子为断开状态，当现场电源监控有供电中断状态时，公共火警继电器动作，2端子为导通状态。

　公共故障输出端：

　　一对公共故障输出端子组成公共故障无源输出端口，当没有故障发生时2端子处于断开状态，当系统掉电或有故障发生时2端子导通。

　CANBUS接口：

　　通过插接V6171-2连网卡，可扩展出CANBUS接口和RS232接口，其中H2和L2为CAN总线隔离接口，H1和L1为本机CAN总线内部调试接口。
