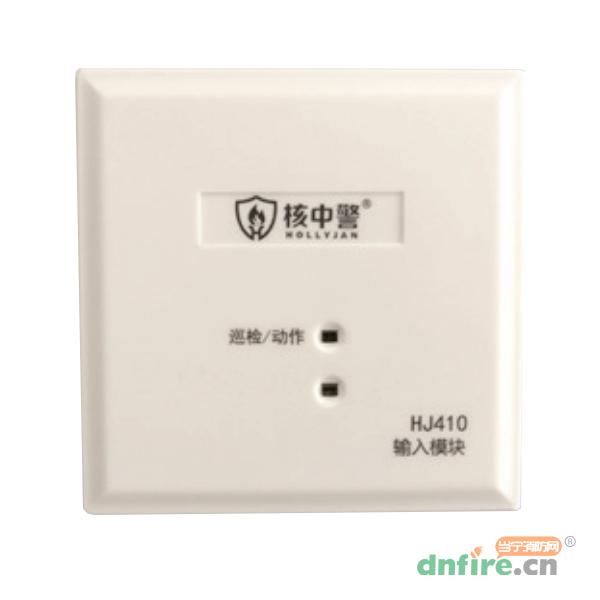

一、HJ410型输入模块概述

　　HJ410输入模块（以下简称HJ410）。用于接收现场开关量信号，并将反馈信息传回火灾报警控制器。用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及熔断式防火阀以及继电器输出的防盗报警器等设备的输出开关信号。这些设备动作后，输出的动作信号可通过HJ410传至消防联动控制器。

二、HJ410型输入模块特点

　　*采用插拔式结构，结构新颖，外观大方。

　　*采用先进的表面（SMT）贴装工艺制作。

　　*无极性二总线制负载。

　　*采用电子编码，编码范围为0～255。

三、HJ410型输入模块结构特征与工作原理

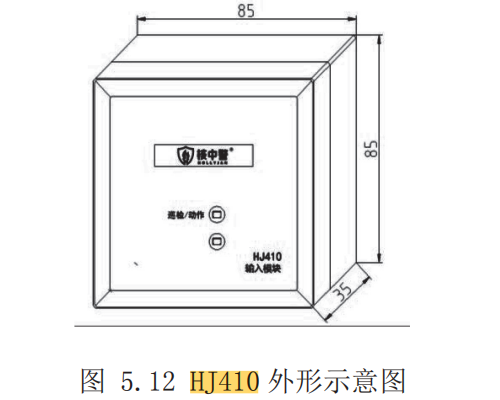

　　*HJ410的外形示意图如图5.12所示。

　　*工作原理

　　HJ410内置高性能MCU，对输入信号的逻辑状态进行判断，并对该逻辑状态进行处理，分别以正常、动作、故障三种形式传给消防联动控制器。

四、HJ410型输入模块技术参数

　　*工作电压：20－28V(DC)

　　*工作电流：≤0.7mA

　　*动作指示灯：红色（巡检时不亮，接收到报警信号后常亮）

　　*使用环境：温度：-10℃～+50℃相对湿度≤95%（不凝露）

　　*外形尺寸：85mm×85mm×35mm（含底座）

　　*重量:100克(含底座)

　　*执行标准：GB 16806-2006

五、HJ410型输入模块安装方法与布线方式

　　*安装前应首先检查外壳是否完好无损，标识是否齐全。

　　*安装时，从底壳的进线孔中穿入电缆并接在相应端子上，再插好HJ410即可，安装好HJ410，HJ410底壳安装示意图如图5.13所示。

　　端子说明：

　　2、3：无极性信号二总线接线端子。

　　8、9：用来接现场设备的无源常开接点。当输出端所接设备短路时，向控制器发出报警信息。

　　*布线要求：L1、L2可选用截面积不小于1.0mm2的RVS双绞线。

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

六、HJ410型输入模块注意事项

　　*HJ410的8、9接线端子必须接现场设备的无源常开结点。
