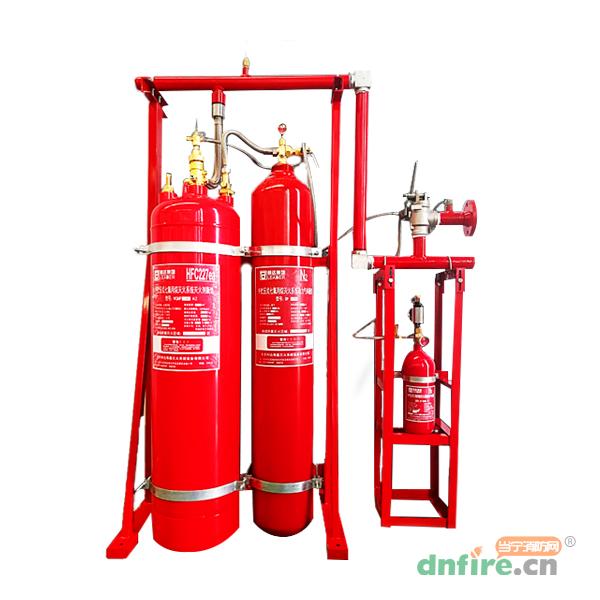

一、QMQ4.2/150W外贮压式七氟丙烷灭火系统概述

　　外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和动力气体分别贮存于不同的容器内，在喷放灭火剂时，把动力气体(N2)充入灭火剂贮存钢瓶，使灭火剂容器内的压力迅速升高，推动灭火剂高速通过管网系统释放到保护区内，实施喷放灭火。

二、QMQ4.2/150W外贮压式七氟丙烷灭火系统描述

　　外贮压式七氟丙烷灭火系统:外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和动力气体分别贮存于不同的容器内，在喷放灭火剂时，把动力气体(N2)充入灭火剂贮存钢瓶，使灭火剂容器内的压力迅速升高，推动灭火剂高速通过管网系统释放到保护区内，实施喷放灭火。

　　由于灭火剂和氮气分别贮存于不同容器，不存在氮气溶解于灭火剂的现象，在输送过程中不会释放氮气，避免了气囊和双相流现象的发生，氮气推动液态七氟丙烷灭火剂在管路中能以单相流体流动，其灭火剂的流动性能得以优化，能够使用更细的管道输送更多的灭火剂。

　　平时灭火剂容器内的压力仅为灭火剂的饱和蒸汽压，容器的充装密度可大大提高；通过压力的调整和氮气量的配置，提高灭火剂喷嘴入口压力，可改善灭火剂的雾化效果，增强灭火剂的灭火效果。

三、QMQ4.2/150W外贮压式七氟丙烷灭火系统特点

　　与内贮压式七氟丙烷相比，外贮压式七氟丙烷灭火系统具有以下诸多的优点：

　　（1）七氟丙烷灭火剂的输送距离远，适用于保护远距离和大空间的防护区。经本公司多次试验，外贮压式七氟丙烷输送距离可达200m。

　　（2）灭火剂充装密度大，灭火剂瓶组用量少。我司设定的充装密度为1250 kg/m3，是内贮压式的1.3倍以上，因此灭火剂瓶组数量也相应大幅减少。对钢瓶间的要求也降低了。

　　（3）系统管网的流动性能更佳，系统管径相应减小，施工成本更低。

　　（4）喷嘴入口压力高，灭火剂雾化效果更好，喷射时间更短，灭火效果更好。

　　（5）适用于新项目建设和老项目改造。特别是针对原有1301等卤代烷气体系统改造时，可以直接利用原有系统管网，节省了大笔施工费用和时间

　　外贮压式七氟丙烷灭火系统特别适合于：

　　（1）对哈龙1301系统进行改造，而不需要对原有管路进行修改；

　　（2）大面积和大空间的气体灭火防护区；

　　（3）钢瓶间与防护区之间距离较远的工程。

　　此外贮压式七氟丙烷灭火系统是根据Q/LDHX 002-2020《外贮压式七氟丙烷灭火系统及部件》企业标准，参照GB25972-2010《气体灭火系统及部件》、GB50370-2005《气体灭火系统设计规范》和CECS 386:2014《外储压七氟丙烷灭火系统技术规程》国家与行业标准、规范设计、生产和检验，系统设计参数完整、准确、功能完善、工作准确可靠、密封性能较好。具有：自动、电气手动和机械应急手动操作三种方式。

四、QMQ4.2/150W外贮压式七氟丙烷灭火系统工作原理

　　1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键，拨到“自动”位置时，灭火设备处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，驱动装置通电动作，打开驱动气体瓶组容器阀释放启动气体，驱动气体通过启动管道打开相应的选择阀和灭火剂瓶组容器阀，释放灭火剂，实施灭火。

　　2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键，拨到“手动”位置时，灭火设备处于手动控制状态。当保护区发生火情，可按下手动控制盒或控制器上启动按钮，即可按规定程序启动灭火设备释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。

　　3、机械应急手动操作：当保护区发生火情，控制器不能发出灭火指令时，应通知有关人员撤离现场，关闭联动设备，然后拔出相应驱动气体瓶组上驱动装置的手动保险夹片，压下手柄即可打开驱动气体瓶组容器阀，释放驱动气体，即可打开选择阀、灭火剂瓶组容器阀、释放灭火剂，实施灭火。如此时遇上驱动装置维修或驱动气体瓶组中驱动气体压力不够不能工作时，这时应首先打开相对应灭火区域的选择阀手柄，敞开压臂，打开选择阀，然后打开该区域的灭火剂瓶组容器阀上的手动手柄开启驱动气体瓶组容器阀，释放灭火剂，实施灭火。

　　4、当发出火灾警报：在延时时间内而发现有异常情况，不需启动灭火系统进行灭火时，可按下手动控制盒或火灾自动报警气体灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。

五、QMQ4.2/150W外贮压式七氟丙烷灭火系统技术参数

产品型号	QMQ4.2/150W
20℃时公称工作压力MPa	4.2
50℃最大工作压力MPa	5.3
0℃最小工作压力MPa	3.6

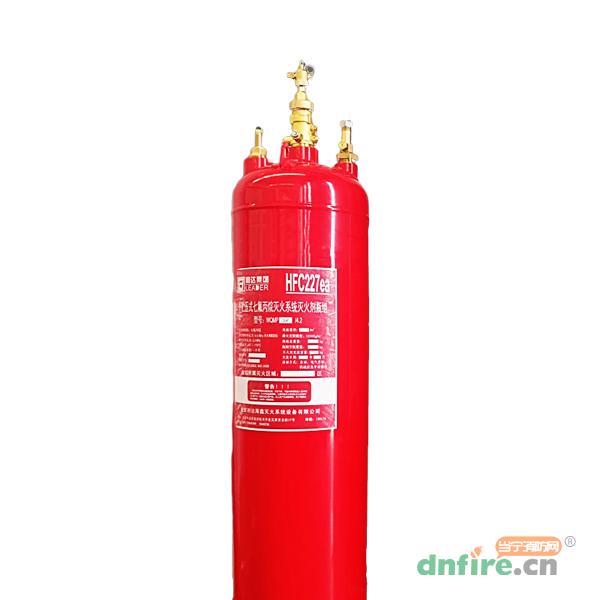

灭火剂瓶组容积（L）	150
灭火剂最大重装密度（kg/L）	1.25

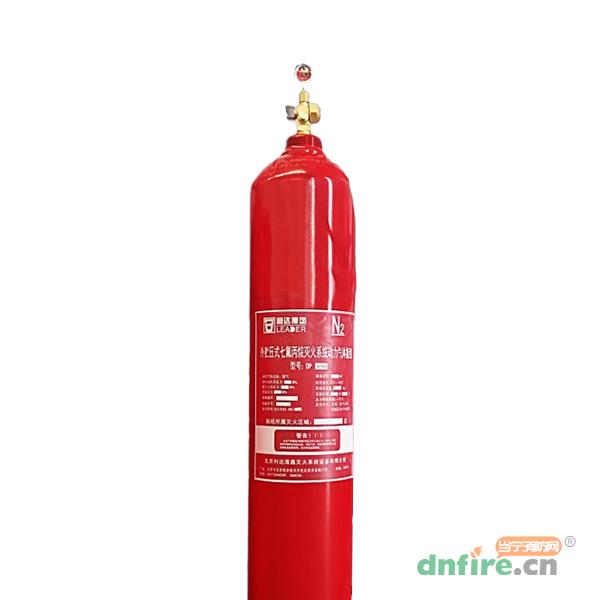

动力气体瓶组容积（L）	70
启动方式	自动；电气手动；机械应急手动
动力气体瓶组贮存压力MPa	13.5
驱动气体瓶组容积（L)	4
驱动气体瓶组贮存压力MPa	6
使用环境温度(℃）	0~50
喷射时间（s)	≤10
系统启动电源	AC220 DC24+3V





1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达消防
[型号]	QMQ4.2/150W
[名称]	外贮压式七氟丙烷灭火系统
[灭火剂贮存瓶规格]	150L
[工作环境温度]	0~50℃
[系统启动方式]	自动；电气手动；机械应急手动
[系统启动电源]	AC220 DC24+3V
[灭火剂最大充装密度]	1.25kg/L
[灭火剂喷射时间]	≤10s
[系统使用最大工作压力]	5.3MPa
