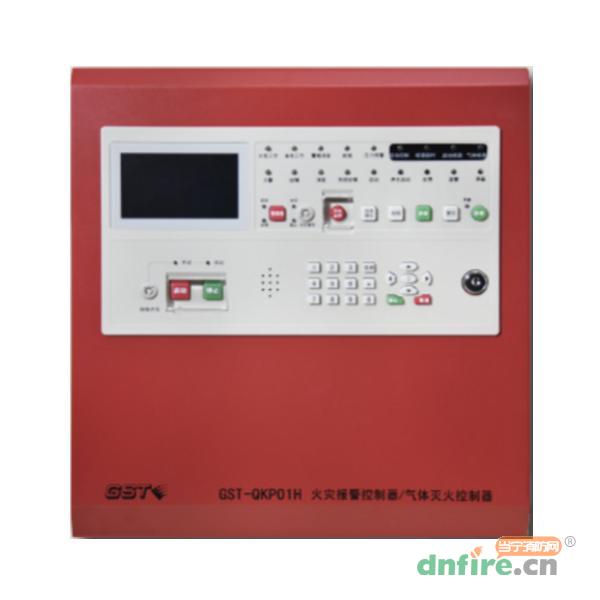

一、GST-QKP01H高能气体灭火控制器概述

　　GST-QKP01H具有火灾探测报警和气体灭火控制双重功能，可实现1个防火区的火灾报警和气体灭火控制，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块。

二、GST-QKP01H高能气体灭火控制器功能特点

　◎配置灵活、可靠性高

　　采用海湾成熟的总线技术实现与现场控制和报警设备的连接，紧急启/停按钮、用于指示喷洒的气体喷洒指示灯、区域讯响器和手自动转换开关等设备均可方便的连接到QKPH上，布线简单方便且配置灵活。

　　鉴于气体灭火系统的特殊性，采用了可靠的设计方法，以故障导向为安全原则进行产品设计，并经过了严格测试，使产品具有了极高的可靠性。

　◎功能强、控制方式灵活

　　QKPH为一个完全开放的系统，可与消防联动控制器联网通信实现远程监控。

　◎窗口化、汉字菜单式显示界面

　　采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过查询功能和箭头键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到了明白易懂、方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。

　◎模块式开关电源

　　供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证输入AC176V对电池的可靠快速充电。

　　具有备电保护功能：备电供电时，当备电电压低于DC20V时系统将自动切断备电。

三、GST-QKP01H高能气体灭火控制器技术参数

型号	GST-QKP01H
名称	气体灭火控制器/火灾报警控制器
品牌	海湾
工作电压	AC220V 50Hz
电池	12V 5Ah，2节
控制输出	具有1路控制输出
打印机	无
外壳材质	前面板为塑料，其他为金属

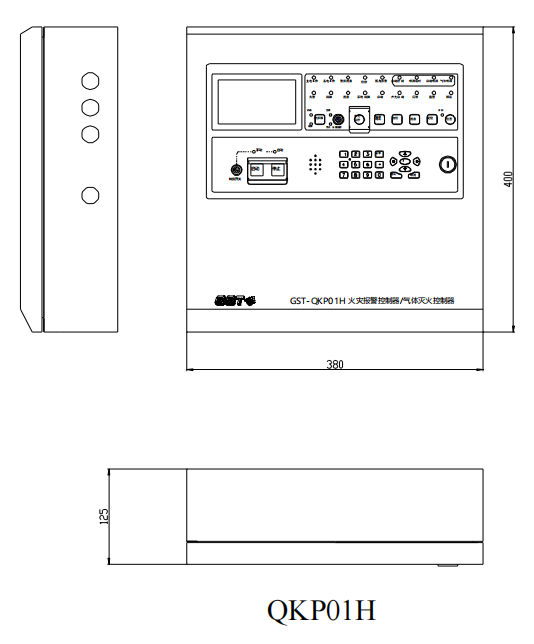

外形尺寸	400mm× 380mm×125mm

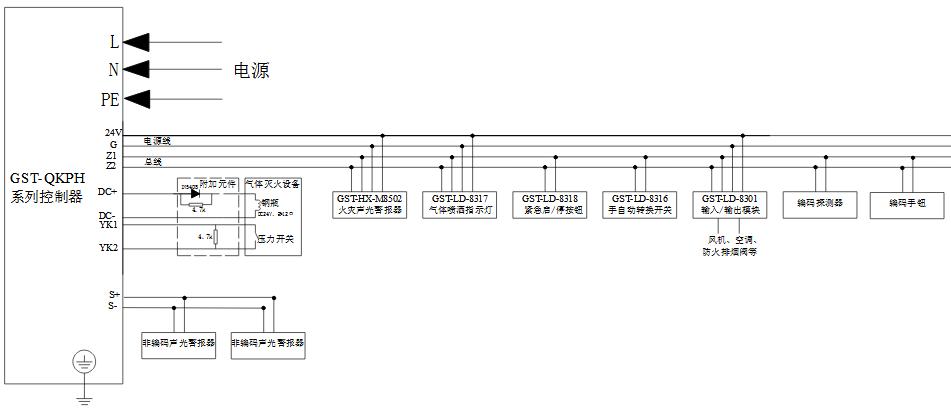

四、GST-QKP01H高能气体灭火控制器系统接线图

 　　L、N、PE：交流220V接线端子。

　　S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V信号。

　　24V、G：各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指示灯和输出模块供电。每分区的接线端子：

　　Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。

　　YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

　　DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V电压且最大3A的信号。终端匹配电阻为4.7kΩ/0.25W。

　　CAN-L、CAN-H：配置CAN通讯卡，包含此端子，用于和消防联动控制器相连的通讯总线端子。
