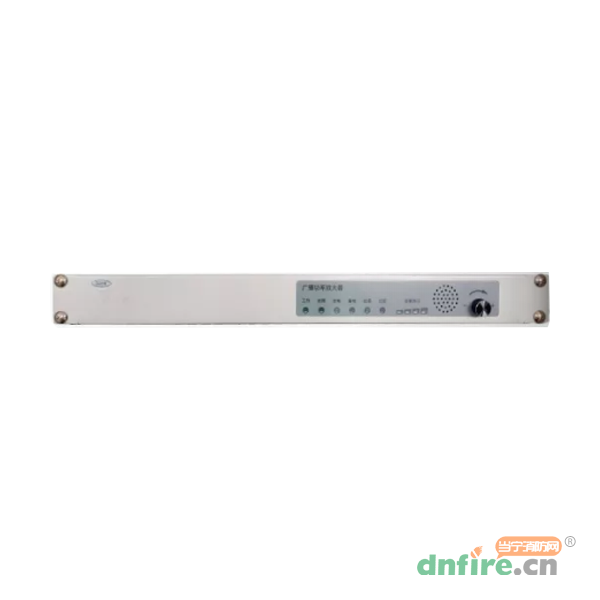

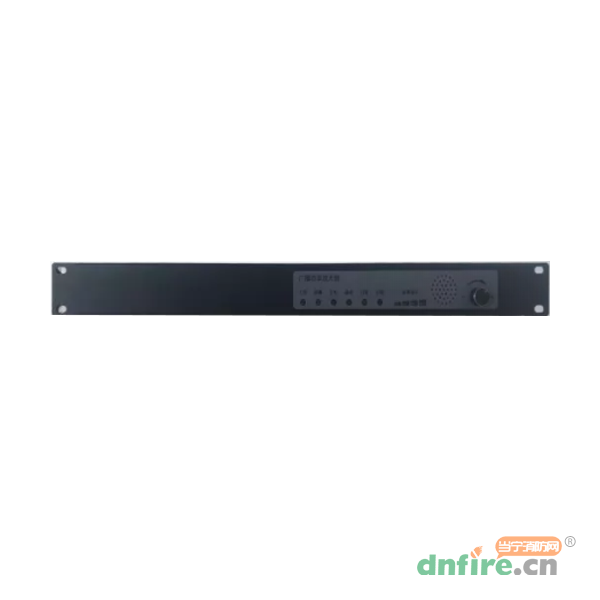

一、TG3300A广播功率放大器的概述

　　TG3300A系列广播功率放大器是消防应急广播系统的配套产品，包含TG3300A广播功率放大器(150W)、TG3301A广播功率放大器(300W)、TG3302A广播功率放大器（500W)三款产品。

　　TG3300A系列广播功率放大器符合GB16806-2006《消防联动控制系统》及第1号修改单国家标准，可与TG3100A广播控制盘和广播终端设备（音箱）配合使用，实现现场的消防应急广播。

二、TG3300A广播功率放大器的功能特点

　　具有自检功能

　　具有手动、自动控制两种启动方式

　　在使用话筒播音时，监听能够自动静音，以彻底消除音频回授

　　当接收应急广播控制信号时，能自动调整音频输出至预定位置，不受音量电位器的控制，消除人为操作对音频输出的影响

　　具有主备电自动切换功能

　　具有故障上传功能

　　具有过温保护功能

　　提供32V直流分量供本机音频输出线检测及检线模块使用

　　采用RS485总线通讯方式与TG3100A广播控制盘通讯

三、TG3300A广播功率放大器的技术参数

电源	主电AC220V (187V~242V) 50Hz 备电AC220V (187V~242V) 50Hz
本机地址	1~10 （二进制编码，不可重码)
输入阻抗	10K
输入电平	775mV
定压输出	120V
频率特性	80Hz～8KHz (90V～145V)
谐波失真	≤5%
执行标准	GB 16806-2006《消防联动控制系统》及第1号修改单
外形尺寸	483mm×142mm×44mm (长×宽×高)
重量	约2KG
噪音电平	<37mV
环境	温度:0℃～+40℃ 相对湿度:<95%，不凝露

四、TG3300A广播功率放大器的结构特征

　　1.外形特征

　　广播功率放大器采用插箱式安装，可安装于标准立柜或琴台柜中。

　　2.前面板示意图

　　3.后面板示意图

　　4.指示灯说明

　　工作指示灯:绿色，广播功率放大器通电后，此灯常亮;

　　故障指示灯:黄色，广播功率放大器处于故障状态时，此灯常亮;

　　主电指示灯:绿色，主电接通时，此灯常亮;故障时熄灭;

　　备电指示灯:绿色，备电接通时，此灯常亮;故障时熄灭;

　　过温指示灯:黄色，广播功率放大器内部主要器件处于过温状态时，此灯常亮;

　　过载指示灯:黄色，广播功率放大器过载15%时，此灯点亮;

　　音量指示灯:动态指示音量大小。

　　5.旋钮、开关及保险说明

　　音量调节旋钮:调节音量大小。

　　电源开关:控制本机的电源通断，在有应急信号输入时，电源开关失效。

　　保险管:

　　TG3300A广播功率放大器选用2A慢熔断保险（φ5×20）;

　　TG3301A广播功率放大器选用3A慢熔断保险（φ5×20）

　　TG3302A广播功率放大器选用5A慢熔断保险（φ5×20);
