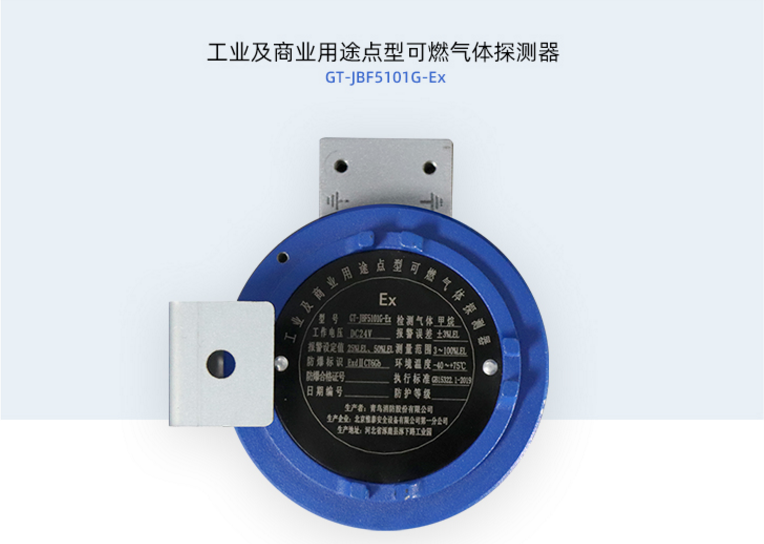

一、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器概述
青鸟GT-JBF5101G-Ex主要用于工业及商业环境中对甲烷气体进行探测。该探测器采用四线制，电子编码方式，内置催化燃烧式传感器。可检测环境中可燃气体甲烷的浓度变化，当甲烷浓度达到设定的报警阈值时，能及时发出报警信号，以提醒人们采取相应的安全措施，预防可燃气体泄漏引发的爆炸、火灾等危险事故。探测器防爆标志为ExdIICT6Gb，防护等级达IP67，可直接接入青鸟可燃气体报警主机。

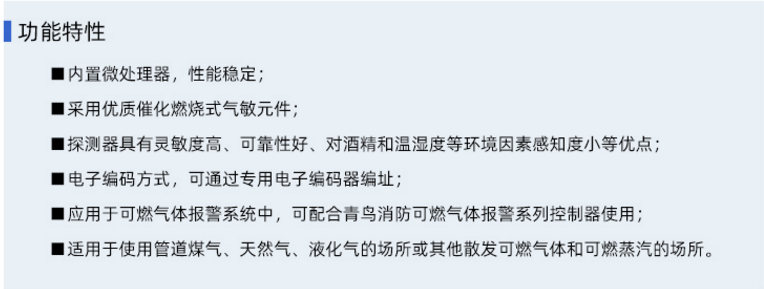

二、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器特点
准确探测：采用催化燃烧式传感器，对甲烷气体具有较高的灵敏度和准确性，能够精确检测环境中甲烷气体的浓度变化，为安全防护提供可靠的数据支持。
两级报警：具备两级报警功能，低限报警阈值为25%LEL，高限报警阈值为50%LEL，可根据气体浓度的不同程度发出相应的报警信号，使人们能够更及时、准确地掌握气体泄漏情况。
响应迅速：响应时间T90＜30s，能够在短时间内对可燃气体浓度变化做出反应，快速发出报警信号，为处理紧急情况争取宝贵时间。
防爆设计：防爆标志为ExdIICT6Gb，能在具有爆炸性气体环境的场所中安全稳定地工作，有效防止探测器自身产生的电火花等引发爆炸事故。
防护等级高：防护等级达到IP67，具备良好的防尘、防水性能，可适应各种恶劣的工作环境，如潮湿、多尘等场所。
工作范围宽：工作温度范围为-10℃～+55℃，环境湿度为10%～95%RH（无冷凝），环境压力为86kPa～106kPa，能够在较宽的温度、湿度和压力范围内保持稳定的工作性能。
电子编码：采用电子编码方式，可通过编码器方便地对探测器进行地址设置等操作，便于系统的安装和调试。
调零标定：具有调零、标定功能，可定期对探测器进行校准，确保其检测精度和可靠性。
状态指示：带有LED状态指示灯，可直观地显示探测器的工作状态，如正常运行、报警、故障等，方便工作人员进行日常巡检和维护。
信号输出多样：输出信号包括二总线制信号和一组无源开关量输出。二总线制信号可将探测器检测到的气体浓度等信息传输给可燃气体报警主机，无源开关量输出可用于控制外部设备，如声光报警器、排风扇等，实现与其他安全设备的联动控制。

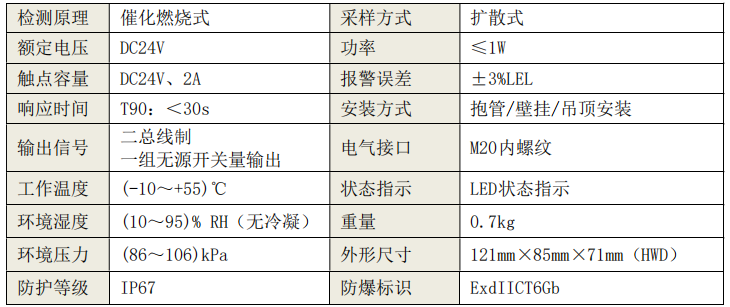

三、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器参数
| 检测原理 |
催化燃烧式 |
| 采样方式 |
扩散式 |
| 工作电压 |
电压范围：DC(18～30)V；额定电压：DC24V |
| 触点容量 |
DC24V/2A AC220V/3A |
| 功耗 |
≤1W |
| 报警误差 |
±3%LEL |
| 响应时间 |
T90：<30s |
| 安装方式 |
抱管、壁挂或吊顶 |
| 工作温度 |
(-10～+55)℃ |
| 电气接口 |
M20内螺纹 |
| 环境湿度 |
相对湿度≤95%RH （40℃±2℃无凝露） |
| 外形尺寸 |
121mm×85mm× 71mm（HWD） (不含安装支架) |
| 环境压力 |
(86～106)kPa |
| 重量 |
约0.7kg |
| 防护等级 |
IP67 |
| 防爆标志 |
Ex db ⅡC T6 Gb |
| 测量范围 |
（3～100）%LEL |
| 操作方式 |
控制器操作 |
| 输出信号 |
二总线、一级无源开关量输出 |
| 报警状态指示灯 |
低报时指示灯长亮；高报时指示灯闪亮 |

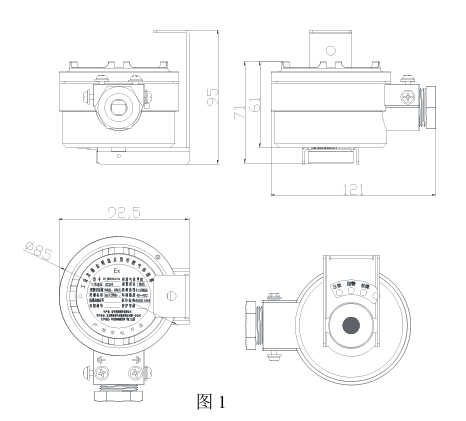

四、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器外形尺寸图

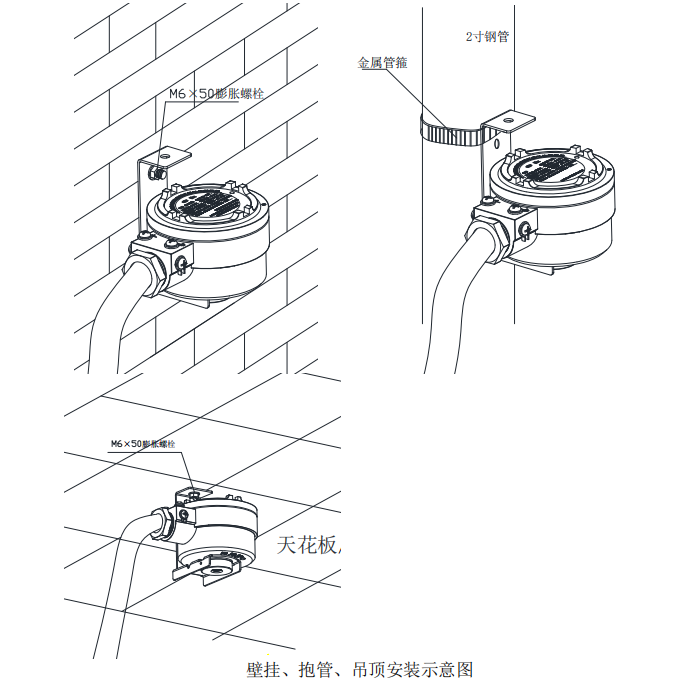

五、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器安装方式

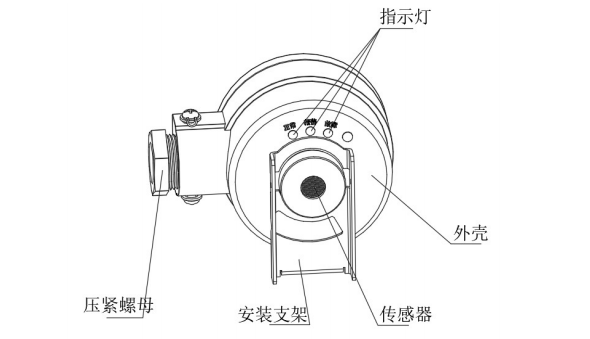

可燃气体探测器安装时可根据现场工况条件选择合适的安装方式，如上图所示，安装时先将安装支架固定到墙面上，然后将探测器的传感器接头部分卡到安装支架的安装孔，使用2个M3×10顶丝固定，安装时请确保墙面有足够的强度可以支撑并牢固固定探测器。抱管安装需要购买管箍类的安装工具。注：其他安装要求可按GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计规范》执行。

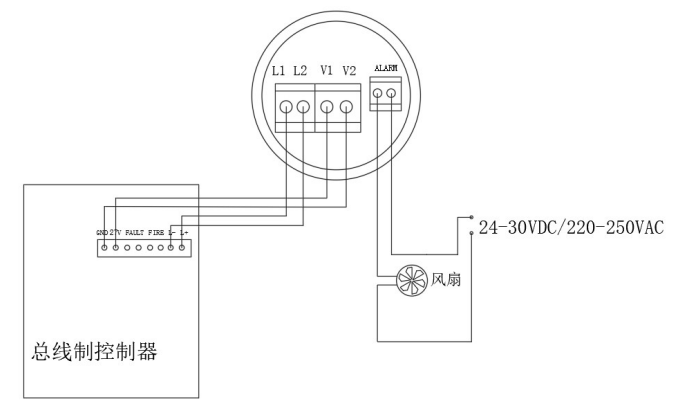

六、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器接线图
探测器接线见上图，接线时需注意以下内容：
a.L1、L2为二总线信号接线端子（无极性）；V1、V2为DC24V电源接线端子（无极性）；ALARM为继电器无源输出端子，可控制一组开关量
b.探测器连接电缆选择需根据现场环境的防护要求与当地的法律法规要求相适应。考虑防爆、防护及电磁干扰因数，为确保系统稳定工作，推荐使用RVVP或KVVP型(1.0 mm2～2.5mm2)4芯线缆。线缆外径为Φ9mm时可达到最好的防护效果
c.屏蔽线外层应完好进入到探测器壳体内后剥开接线
d.线缆屏蔽层在控制器（系统）端、探测器端须安全接地
e.探测器外壳需安全接地，恶劣环境下需根据情况特殊处理

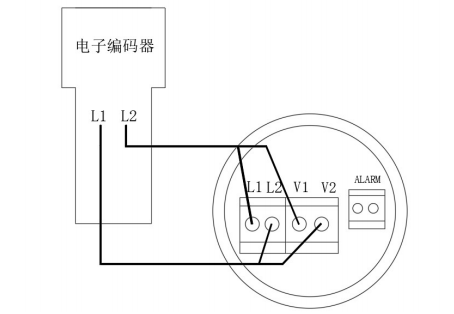

七、GT-JBF5101G-Ex工业及商业用途点型可燃气体探测器编码说明
操作说明：使用JBF6481-E手持式编码器编址
①将编码器的L1、L2分别接在探测器的L2和V2、L1和V1，如图所示；
②按编码器【功能】键开机→选择【1.11SF火灾报警】→【1.写地址】→通过键盘输入地址；
③按【回车】键确认编址，成功后编码器会显示“成功”，否则编码器显示“失败”。
