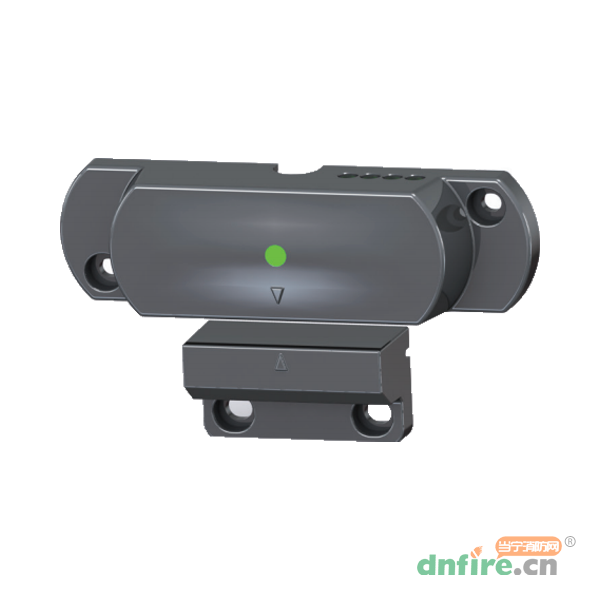

一、HY6761防火门定位与解锁装置的概述

自主研制开发的防火门定位与解锁装置应用在常闭防火门上，装置将传统的门磁开关功能与检测控制电路部分结合在一起，节省了工程布线的资源;装置具备定位功能和解锁功能，定位功能是在传统门磁开关的基础上进行了改进，与电路结合在一起;解锁功能是在电路部分加入信号输出功能，可控制有防盗功能的常闭防火门。当发生火灾，需要打开有防盗功能的常闭防火门时，监控器会给装置发解锁命令，使常闭防火门开锁，以便人员从该常闭防火门疏散。

二、HY6761防火门定位与解锁装置的技术参数

线制	无极性二总线通讯方式
单地址	电子编码，最大编码254
工作电压	DC24V（监控器提供)
额定功耗	20mW
外形尺寸	105*20*30,45*20*25
安装方式	门框安装
监控设备类型	常开防火门单门
配接	HY6760防火门监控器
环境温度	-10℃~ 40℃
相对湿度	≤RH 95%无凝露
解锁装置触电容量	1A



三、HY6761防火门定位与解锁装置的安装与布线

解锁装置安装于防火门上门框，强磁安装于防火门上侧边缘。
单门安装时，解锁装置应安装在横向距离防火门门轴方向最远处﹔双门安装时，解锁装置应安装在整个防火门的中间位置，以便装置覆盖两扇门。强磁的安装位置如图所示，箭头要与解锁装置箭头对应。
通讯线布线型号应为ZR-RVS-2×1.5mm²;线路铺设应与其他系统分管铺设﹔若采用明管铺设时，应在线管外刷防火涂料。

四、HY6761防火门定位与解锁装置的安装示意图

五、HY6761防火门定位与解锁装置的联动接口模块

1、每台主机可通过RS485通信方式连接16只联动接口模块；

2、每只联动接口模块有12个开关量接口。
