一、CAC-02报警综合盘的简介
CAC-02报警综合盘，外部装有手动火灾报警按钮，内部可配装模块、继电器、避雷设备等。报警综合盘主要应用在公路隧道环境中，火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警综合盘的编码信息并发出报警声响。本报警综合盘满足IP65防护等级，适用于公路隧道环境。也可作为火焰探测器等设备的DC24的供电中转，以及联动控制中转。
二、CAC-02报警综合盘的特点
1.综合盘集手动报警按钮于一体，实现报警。
2.具有良好的防尘防水功能，可达IP65防护等级。
3.手动报警按钮出现故障时，便于拆卸，节省更换维修成本。
4.综合盘可耐低温和高温，能耐受严苛的温度环境，使用寿命长。
5.接线方式简单，现场易操作。
三、CAC-02报警综合盘的技术参数
| 型号 |
CAC-02 |
| 名称 |
报警综合盘 |
| 品牌 |
海湾 |
| 工作电压 |
信号总线电压：总线24V 允许范围：16V～28V
全部二总线设备，如需给火焰探测器，另接DC24V |
| 工作电流 |
自身不耗电流，只考虑声光（8mA，即使不装在箱子上）和手报（0.9mA）耗电量 |
| 金属外壳 |
室外塑粉；砂纹深灰皱（RAL7024） |
| 工作温度 |
-40℃～+55℃ |
| 工作湿度 |
95% |

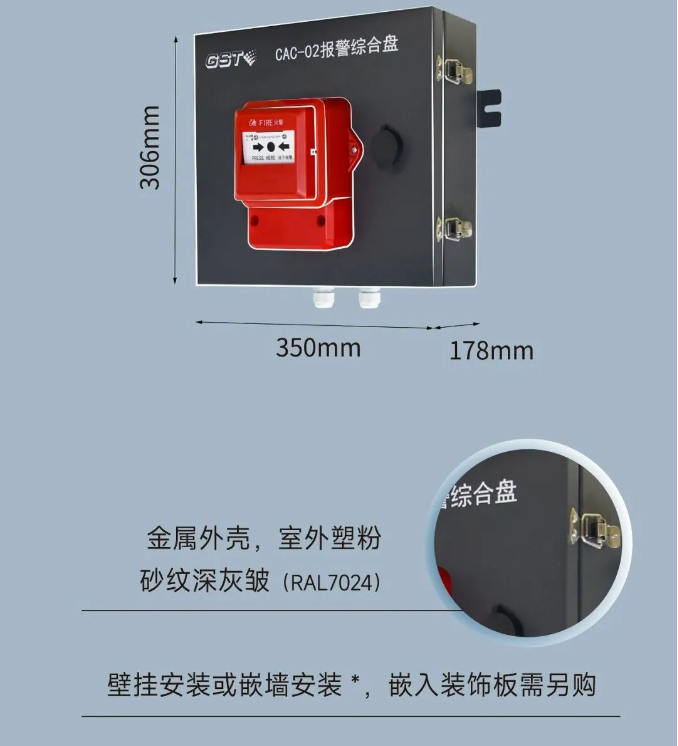

| 尺寸 |
306mm×350mm×178mm；（内可装2模块） |
| 安装孔距 |
330mm；M6X60的膨胀螺栓 固定 |
| 安装方式 |
壁挂安装或嵌墙安装 |
| 防护等级 |
IP65 |
| 执行标准 |
Q/GST 45-2018 |
| 重量 |
约4.5kg |
四、CAC-02报警综合盘的外形示意图
警报器外形示意图如下图所示。（单位：mm）
五、CAC-02报警综合盘的安装与布线
1.布线

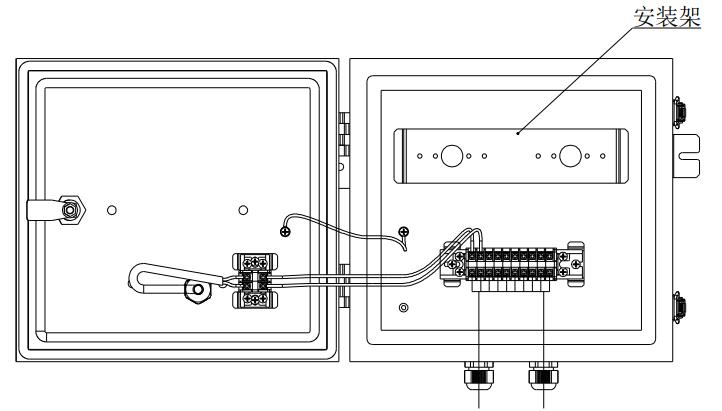

报警综合盘内部接线示意图如下图所示。
报警综合盘内部接线示意图
信号总线接入到Z1Z2端子上如下图所示，接线端子最大电压不超过660V，最大电流不超过15A。
端子标签示意图
如需安装继电器或者避雷设备，需自行配装标准导轨，标准导轨连同继电器或避雷设备一起固定到安装架上。
2.安装

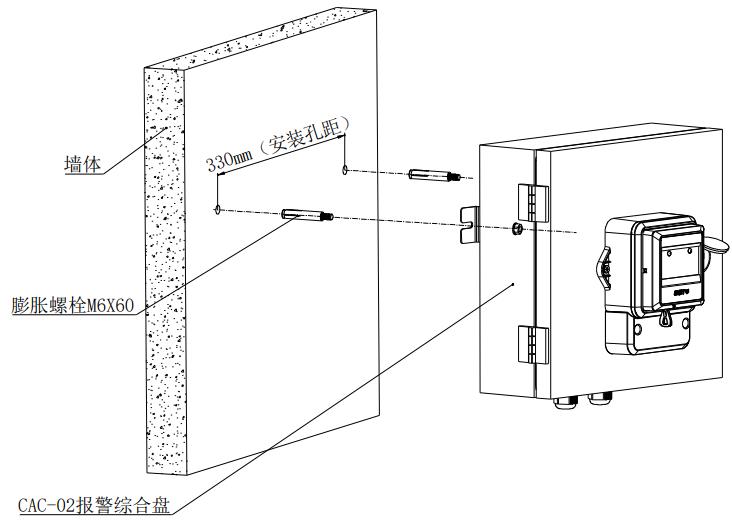

安装前应首先检查外壳是否完好无损，标识是否齐全，确认无误后，用两只M6×60膨胀螺栓将报警综合盘固定在墙壁上即可，安装高度为：综合盘底部与地面距离1.3m~1.4m，安装分为壁挂安装和嵌墙安装，壁挂安装尺寸如下图所示。
壁挂安装示意图

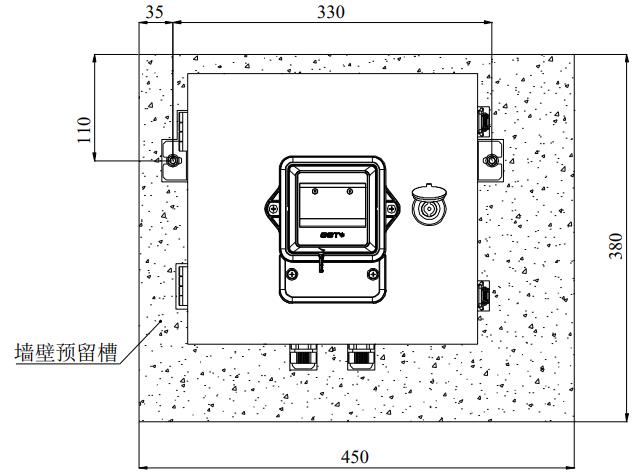

嵌墙安装尺寸如下图所示，嵌墙安装墙壁槽预留尺寸为：380mm*450mm*90mm。
嵌墙安装示意图(预留尺寸450X380)
嵌墙槽内安装位置示意图
3.接线
接线按下述步骤进行：
首先用钥匙打开箱锁，打开箱扣，将箱盖翻转。
将电缆线从报警综合盘的防水接头孔中穿入箱体，接到箱体内的接线端子上，完成内部所有接线后需紧固防水接头。
关闭箱盖后锁紧箱扣和箱锁。
防水接头型号为PG11，安装防水接头的开孔直径为18.6mm。防水接头适用线缆直径范围：5mm~10mm。
如果防水接头穿线后又弃用此接头，或防水接头防水膜破裂时，需用一段直径5mm~10mm的电缆线将防水接头塞住并拧紧；或者直接更换新的防水接头。注意：报警综合盘应安装在安全区域。一个出线防水接头只能穿一根电缆线。
