一、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置工作原理及操作程序

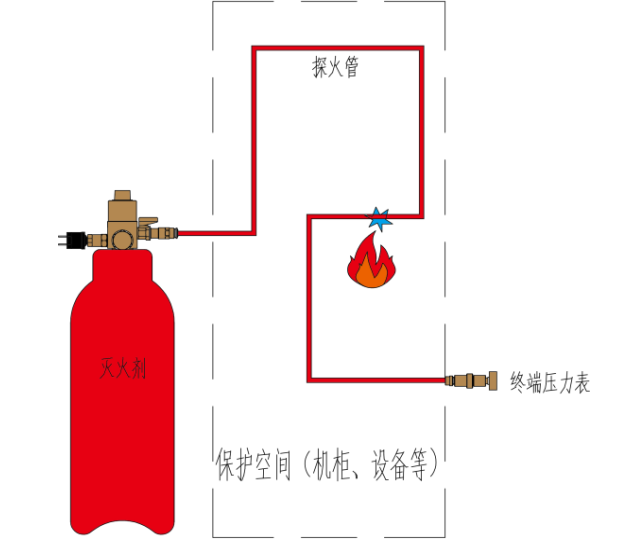

　　将七氟丙烷探火管式灭火装置布置在保护区内，探火管放于靠近或在火源最可能发生处的上方，一旦着火后，探火管受热达到熔点处发生爆破，容器阀动作，灭火介质通过探火管本身释放到被保护区域。释放后通过压力开关反馈启动信号。其中，探火管是高科技领域开发的新品种，是一种高科技非金属合成品。它集长时间抗漏，柔韧性及有效的感温性于一体，冲压后在一定温度范围内爆破，喷射灭火介质或传递火灾信号，如图所示。

二、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置装置构成

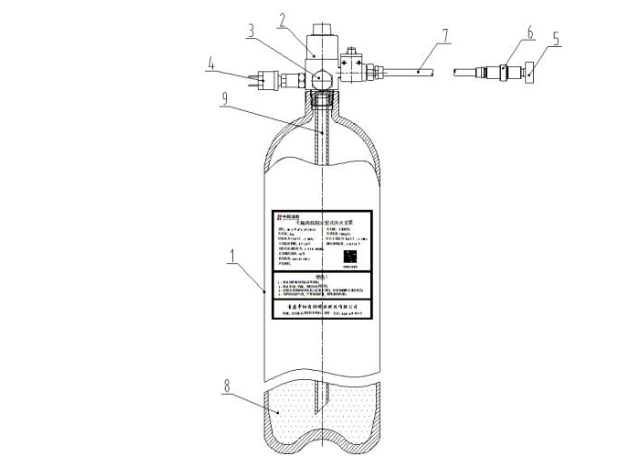

　　灭火装置由容器、容器阀、泄放装置、压力显示器、压力表开关、压力开关、探火管、灭火剂、增压氮气、管件管路等部件构成，如图所示。

　　1.容器

　　2.容器阀

　　3.泄放装置

　　4.压力开关

　　5.压力显示器

　　6.压力表开关

　　7.探火管

　　8.七氟丙烷灭火剂+增压氮气

　　9.管件管路

三、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置技术参数

型号	TH-Z-Q-6/2.5/170-SF
火灾抑制剂种类	七氟丙烷（HFC-227ea）
抑制剂充装量	6kg
增压气体	氮气
公称工作压力	2.5MPa（20℃）
最大工作压力	4.2MPa（50℃）
工作温度范围	0℃-50℃
探火管静态动作温度	170±10℃
探火管最大长度	25m
泄放装置动作压力	5.9±0.295MPa
装置有效期	10年
A类火试验空间容积	12.4m3，2.3m×2.3m×2.35m
B类火试验空间容积	10.84m3，2.3m×2.3m×2.05m

四、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置适用范围

　　（1）适于扑救下列场所火灾

　　◎广播电视发射塔内的微波机房、分米波机房、米波机房、变配电室和不间断电源室；

　　◎通讯系统的程控交换机房、控制室和信令转接点室；

　　◎发电厂的控制室、电子设备间、计算机房、继电器室、变配电间，电缆交叉、密集及中间接头等部位；

　　◎变配电柜、电梯控制柜、带槽盒的电线电缆槽或桥架；

　　◎其他场所外壳相对密闭的特殊或重要的机柜设备。

　　（2）适用于扑灭的火灾类型

　　◎灭火前可切断气源的可燃气体火灾；

　　◎甲、乙、丙类液体火灾或石蜡、沥青等可融化的固体火灾；

　　◎固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；

　　◎电器火灾；

　　（3）不得用于扑救的火灾

　　◎硝化纤维、火药等含氧化剂的化学制品火灾

　　◎钾、钠、镁、钛等活泼金属火灾

　　◎氢化钾、氢化钠等金属氢化物火灾

五、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置灭火装置安装、调试

　　1.探火管式灭火装置的施工应由通过专业培训的人员及队伍承担。

　　2.装置安装前检查：

　　施工图、出厂合格证，使用说明书等有关的技术文件是否齐全；

　　检查容器、容器阀、探火管、释放管等部件的外观质量，要求其表面和螺纹连接处无碰撞变形，表面涂层完好。

　　检查所有外露接口均有防护堵，且封闭良好，铭牌清晰。

　　检查容器阀侧部的小球阀手柄应处于关闭状态，且关闭完全。

　　3.灭火剂瓶组的安装应符合下列要求：

　　安装位置和安装的环境温度应符合设计要求。

　　安装位置应便于操作、维修，并应避免阳光照射。

　　灭火剂瓶应直立安装、支架、框架固定牢固，并做防腐处理。

　　灭火剂贮存容器可直接固定在被保护设备外壳或机柜上；

　　压力表的安装高度和方向应保持一致，且便于观察；

　　灭火剂贮存容器正面应标明设计规定的灭火剂名称和贮存容器的编号。

　　4.探火管及释放管的安装应符合下列要求：

　　接头应采用探火管式自动探火灭火装置的专用接头；

　　探火管应沿防护区上方铺设，并应采用专用管夹固定。当被保护对象为电线电缆时，

　　可将探火管随电线电缆铺设，并应用专用的夹子固定；

　　探火管每个夹子之间的距离不应大于500mm。若探火管需穿过墙壁，应采用专用的探火管保护件或接头以防止磨损探火管；

　　探火管应布置在离保护对象不超过1m处，探火管不应紧贴在超过80℃的表面。探火管的最小可弯曲半径应不小于80mm；

　　在安装探火管式自动探火灭火装置后，将终端压力表从单向阀单元取下，再把专用充气接头连至单向阀单元，在小球阀处于关闭状态下，通过专用充气接头向探火管内充压到1.5Mpa。

　　探火管式灭火装置的探火管或释放管三通管接头的分流出口应水平安装。

　　5.密闭的机柜设备、电线电缆槽等的孔口或缝隙应进行密封处理。

　　6.探火管式灭火装置的调试

　　观察探火管是否有泄漏，给探火管及所有探火管接头处用肥皂水检漏，要求分段检查，一般观察时间为10min/m探火管，不允许有气泡等任何泄露现象发生。

　　在确定火探装置的安装是完全正常及探火管的压力没有泄漏时，缓慢打开内部泄压开关，装置处于工作状态。

　　将警告标志灯贴在被保护区域或设备的明显处。

　　调试完成后，系统处于准备工作状态。

六、TH-Z-Q-6/2.5/170-SF七氟丙烷探火管式灭火装置维护及保养

　　1.应对探火管式灭火装置进行定期维护管理，维护管理人员应熟悉装置的原理、性能，维护管理应有记录。

　　2.探火管式灭火装置灭火剂贮存容器、探火管压力表的压力指示，每周应检查一次，压力下降不得大于工作压力的10%。

　　3.每季度应对装置组件进行检查并符合下列要求：

　　灭火剂贮存容器无机械损伤、表面无锈蚀、涂层保护完好、铭牌标志应清晰；

　　探火管应固定牢靠，无松动；

　　4.每年应对探火管式灭火装置全面检查和维护，除满足上面2、3的要求外，还应符合下列要求：

　　灭火剂贮存容器应固定牢靠、无松动；

　　探火管无变形、腐蚀、损伤及老化。

　　5.系统出现故障时，在未通知专业安装人员之前，严禁私自拆卸、更改系统中任一部件。

　　6.定期观察，确认装置终端压力表的指针不在绿色范围内时，应及时通知专业安装人员。

　　7.系统在释放灭火剂时，瓶体或其他金属部件有白霜现象，是因释放灭火剂的速度快，瓶体内温度与室内温差太大而形成，属正常现象。释放完毕后会自然恢复正常。
