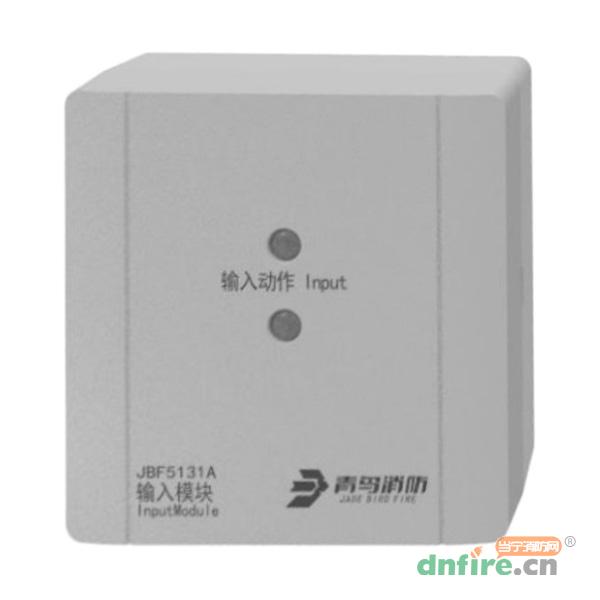

一、JBF5131A输入模块的概述
JBF5131A输入模块（以下简称模块）是青鸟开发的可接收无源触点信号的控制模块。该模块主要用于消防联动控制系统，可接收被监视设备动作后提供的常开无源触点信号或常闭无源触点信号，通过输入动作指示灯常亮来示意用户。设备动作时将反馈信号传送到消防联动控制器。
二、JBF5131A输入模块的特点
内置微处理器。
采用SMT表面贴装工艺。
通信采用二总线技术，无极性要求。
施工中应使用双绞线，导线截面积不小于1.0mm2。
回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式，可通过专用电子编码器编址。
本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。
具备状态监测和多种故障检测功能。
应用设计遵照国家标准GB 50116-2013《火灾自动报警系统设计规范》。
适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等公共场所。
三、JBF5131A输入模块的技术参数
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20～+65℃ |
| 相对湿度 |
≤95%(无凝露) |
| 防爆标志 |
不涉及 |
| 工作电压 |
DC18-28V，调制型，控制器提供 |
| 监视电流 |
≤ 0.25mA（DC24V） |
| 动作电流 |
≤0.4mA（DC24V） |
| 确认灯 |
监视状态：“输入动作”灯红色闪亮
动作状态：“输入动作”灯红色常亮
故障状态：“输入动作”灯不亮 |
| 线制 |
二线制（无极性） |
| 编址范围 |
1~200 |
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
1000m/RVS2*1.0 mm2 |
| 兼容性 |
JBF50XX 系列控制器、JBF-11SF 系列控制器 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 产品质量 |
110g |

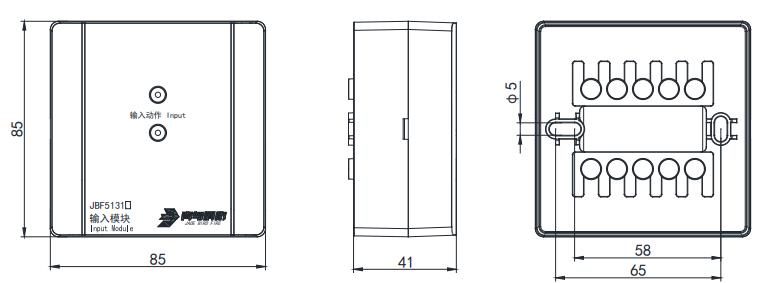

| 外形尺寸 |
L 85mm×W 85mm×H 41mm |
| 保护面积 |
不涉及 |
| 认证特性 |
消防认证 |
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |

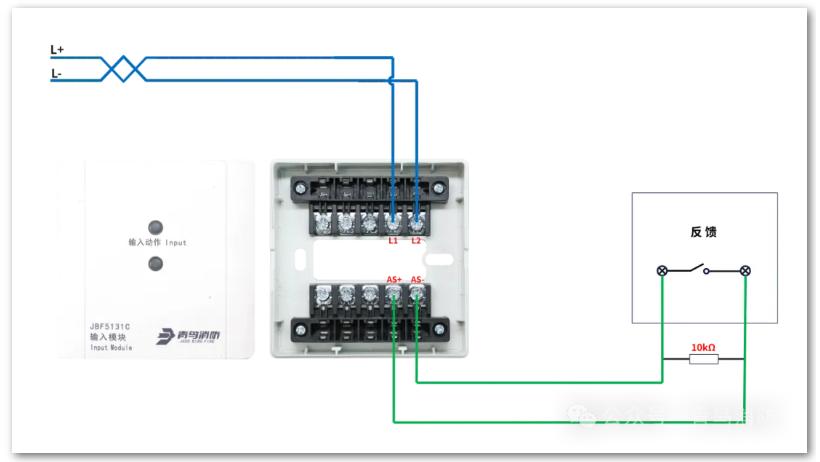

四、JBF5131A输入模块接线图
监视无源闭合应答的现场设备
监视无源断开应答的现场设备
