一、SJ-ZFJC-E5W/EZ011防爆照明灯具概述

　　SJ-ZFJC-E5W/EZ011防爆型照明灯具按照GB 17945-2010《消防应急照明和疏散指示系统》设计，属于集中电源集中控制型应急疏散系统，具有耐高温耐腐蚀等特点。在发生消防事故或突发性停电的情况下，本系列产品可以为人员疏散提供照明。

　　本防爆照明灯具根据《GB3836.1-2010爆炸性环境第1部分：设备通用要求》及《GB3836.2-2010爆炸性环境第2部分：由隔爆外壳"d"保护的设备》设计和制造，可在爆炸气体混合物II类A、B、C级T6组场所中作应急疏散之用。并符合国家标准：《GB17945-2010》和《GB7000.2-2008》。本系列灯具适用于宾馆、酒楼、商场，影剧院、厂矿企业、会所、行政院所、医疗机构、学校、高层建筑等广大公共安全系统场所，当发生消防事故或突发性停电的情况下，本系列产品可以在消防应急照明与疏散指示系统的控制下，为人员疏散提供照明。

二、SJ-ZFJC-E5W/EZ011防爆照明灯具功能特点

　　1.采用无极性二线制总线对灯具供电和控制，节省安装成本；

　　2.采用白色LED为发光光源，功耗极低、寿命长、易更换；

　　3.采用LED驱动芯片给光源供电，使灯具的效率更高，亮度更高；

　　4.具有耐高温耐腐蚀的特性，可以在大多数的环境下正常使用。

三、SJ-ZFJC-E5W/EZ011防爆照明灯具技术参数

型号	SJ-ZFJC-E5W/EZ011
标准名称	集中电源集中控制型消防应急照明灯具
品牌	三江
额定工作电压	DC27V 或 DC36V（总线供电）
功耗	5W
编码	电子编码，编码范围：1～108
光源规格	DC3.0V，0.35W
光源型号	MS-LG2836NW1BF-SC91-MH-60MAV
光源更换方法	光源需由专业维修人员按照操作指引对应更换同等规格光源
应急输出光通量	≥500 lm
功能	常亮、灭灯
应急工作时间	≥90 分钟
应急转换时间	≤5s
外壳材质	金属+玻璃
防护等级	IP65
引线口规格	M25x1.5
使用环境温度	0℃～55℃
相对湿度	≤95%（40℃±2℃无凝露）
防护方式	封胶+密封圈
电缆规格	φ9mm - φ14mm
净重量	约 2Kg
执行标准	GB 17945-2010
产品防爆标志	Exdb IIC T6 Gb

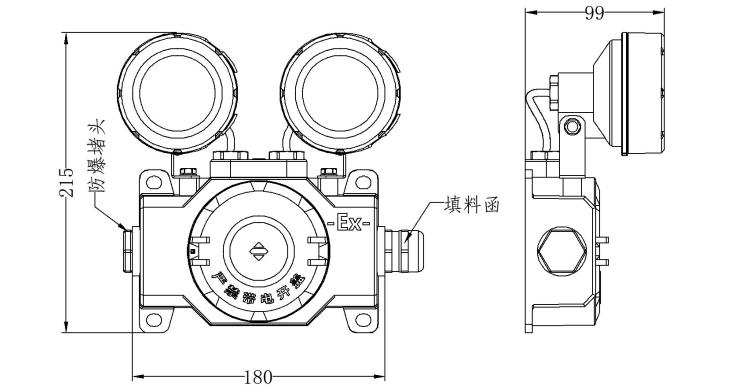

四、SJ-ZFJC-E5W/EZ011防爆照明灯具外形尺寸

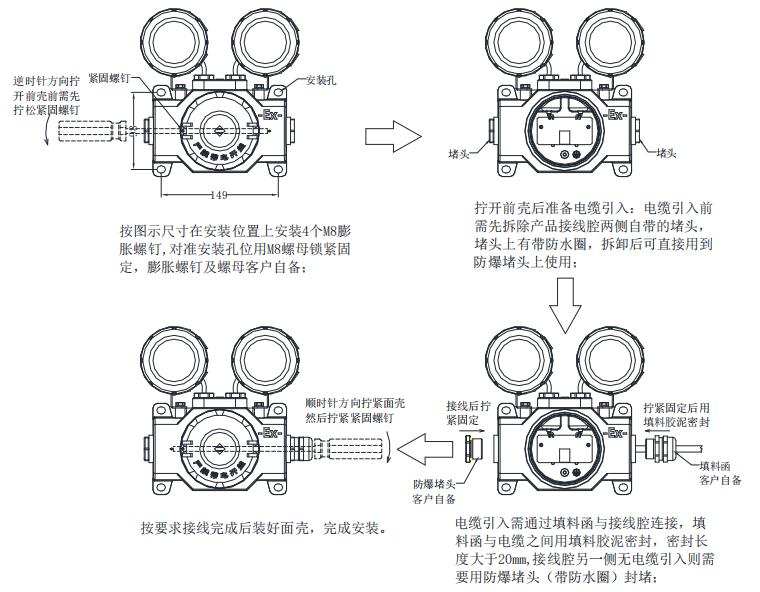

五、SJ-ZFJC-E5W/EZ011防爆照明灯具安装方法

六、SJ-ZFJC-E5W/EZ011防爆照明灯具接线图

　　接线方式与要求：

　　总线L1、L2的接线方式：如图所示，将灯具引出线L1、L2分别与集中电源的总线L+、L-相连接，L1、L2接线时不分极性。

　　一般环境，建议采用2.5mm2以上双绞线；强干扰环境，建议采用屏蔽双绞线。
