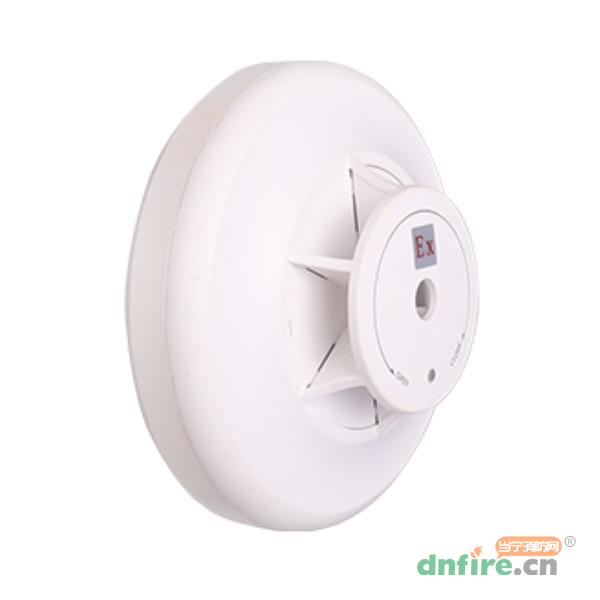

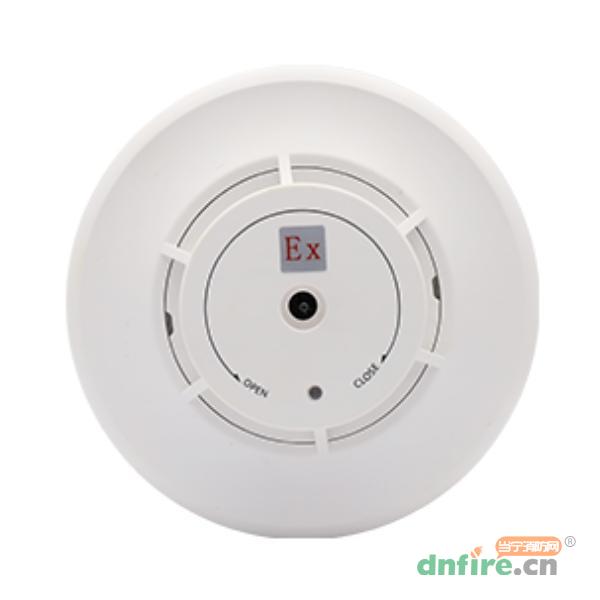

一、JTW-ZD-A20-Ex本安防爆型点型感温火灾探测器概述
JTW-ZD-A20-Ex本安防爆型点型感温火灾探测器（A2R）（以下简称探测器）是通过二线制总线接入相兼容的火灾报警控制系统，为二总线工作方式。适用于石油、化工、制药等有易爆性气体的危险场所。
该探测器须与兼容的安全栅配套使用。探测器内置微处理器，支持电子编码。探测器实时采集现场温度信息，并将数据传送至火灾报警控制系统，同时也能接收并执行火灾报警控制系统给出的控制命令。巡检状态时，探测器指示灯闪亮，当被监视区域发生火灾，温度上升到报警阈值后，控制系统根据接收到的探测器信息确认火警发生，同时点亮探测器指示灯，指示有火警发生。本产品符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》等相关标准。
探测器适用于火灾发生时有大量热产生的场所，不适用于火灾发生时产生大量烟、少量热的场所。
二、JTW-ZD-A20-Ex本安防爆型点型感温火灾探测器功能特点
◎防爆类型为本质安全型。
◎全电子编码，编码地址可通过编码器现场改写。
◎具有温度补偿，传感器失效检测功能（故障上报控制器）。
◎无极性二总线连接，安装、维护简单，连接线无需区分颜色。
◎采用上、下盖结构设计，独立底座，安装、调试、维护简单方便。
三、JTW-ZD-A20-Ex本安防爆型点型感温火灾探测器技术参数
| 型号 |
JTW-ZD-A20-Ex |
| 名称 |
点型感温火灾探测器 |
| 品牌 |
三江 |
| 防爆标志 |
Ex ib IIC T6 Gb |
| 适用爆炸环境 |
适用于含有II类A、B、C级T1~T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区、2区危险场所 |
| 防爆参数 |
Ui:28V，Ii:118mA，Pi:0.826mW，Ci:81.9pF，Li:0mH |
| 安全栅参数 |
Um:250V，Uo：28V，Io：118mA，Po：0.8W，Co：0.05μF，Lo：3.5mH |
| 工作方式 |
无极性二总线 |
| 产品类别 |
A2R |
| 编码方式 |
通过编码器可现场编码，地址范围1～324任选 |
| 工作电压 |
总线24V |
| 工作电流 |
＜300uA(监视状态)；报警状态＜1mA（报警状态） |
| 工作指示灯 |
监视状态红色指示灯闪烁，报警状态红色指示灯常亮 |
| 使用环境温度 |
-10℃～+50℃ |
| 相对湿度 |
≤95%(40℃±2℃无凝露) |
| 保护面积 |
具体参考国标GB 50116-2013《火灾自动报警系统设计规范》相关规定 |
| 重量 |
约98 g（带底座） |
| 执行标准 |
GB 4716-2005、GB/T 3836.1-2021、GB/T 3836.4-2021 |
四、JTW-ZD-A20-Ex本安防爆型点型感温火灾探测器接线图

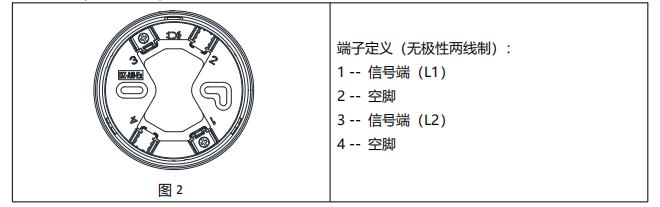

探测器底座(DZ-A16-Ex)接线端子示意图
接线方式：控制器、安全栅、以及多个探测器之间的接线方式的示意图
