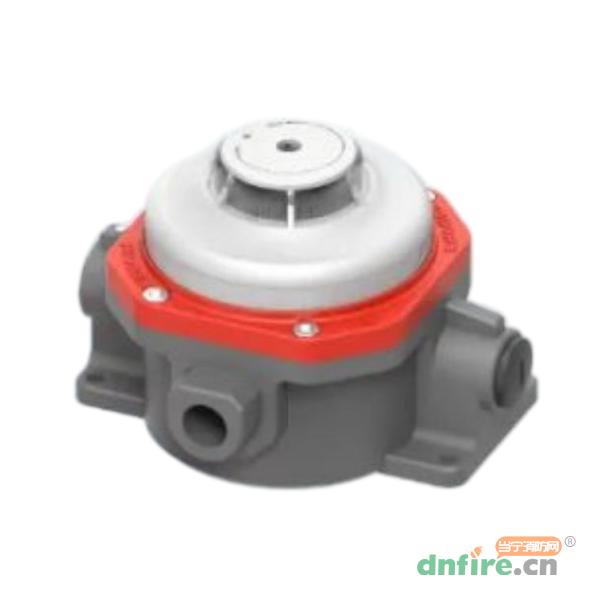

一、JTW-ZD-A20G-Ex防爆型点型感温火灾探测器概述

　　JTW-ZD-A20G-Ex型点型感温火灾探测器是通过二线制总线接入相兼容的火灾报警控制系统，为二总线工作方式。探测器内置微处理器，支持电子编码。

　　探测器实时采集现场温度信息，并将数据传送至火灾报警控制系统，同时也能接收并执行火灾报警控制系统给出的控制命令。巡检状态时，探测器指示灯闪亮，当被监视区域发生火灾，温度上升到报警阈值后，控制系统根据接收到的探测器信息确认火警发生，同时点亮探测器指示灯，指示有火警发生。

　　探测器防爆性能符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》及GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》。探测器防爆标志为Ex db ibⅡC T6 Gb，适用于具有ⅡA、ⅡB、ⅡC级，T1～T6组别的爆炸性混合物场所中的1区或2区使用。

二、JTW-ZD-A20G-Ex防爆型点型感温火灾探测器功能特点

　　◎全电子编码，编码地址可通过编码器现场改写。

　　◎具有温度补偿，传感器失效检测功能（故障上报控制器）。

　　◎无极性二总线连接，安装、维护方便。

　　◎具有差温报警功能。

三、JTW-ZD-A20G-Ex防爆型点型感温火灾探测器技术参数

型号	JTW-ZD-A20G-Ex
名称	点型感温火灾探测器
品牌	三江
防爆标志	Ex db ib IIC T6 Gb
适用爆炸环境	适用于具有ⅡA、ⅡB、ⅡC 级，T1～T6 组别的爆炸性混合物场所中的 1 区或 2 区 使用
IP 等级	隔爆腔防护等级 IP66
工作方式	无极性二总线
产品类别	A2R
电气接口	2-M20×1.5
编码方式	通过编码器可现场编码，地址范围 1～324 任选
工作电压	总线 24V
工作电流	＜1mA(监视状态)
报警状态	＜1.5mA（报警状态）
工作指示灯	监视状态红色指示灯闪烁，报警状态红色指示灯常亮
使用环境温度	-10℃～+50℃
相对湿度	≤95%(40℃±2℃无凝露)
重量	约 1.45kg
保护面积	具体参考国标 GB 50116-2013《火灾自动报警系统设计规范》相关规定
执行标准	GB 4716-2005、GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021

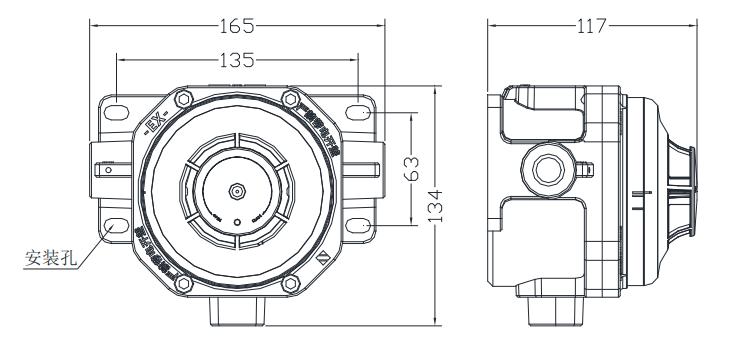

四、JTW-ZD-A20G-Ex防爆型点型感温火灾探测器外形尺寸图

五、JTW-ZD-A20G-Ex防爆型点型感温火灾探测器接线图

　　配套隔爆底座的下壳及壳内安全栅板载接线端子示意图：

　　端子定义：L1、L2无极性两线制

　　L1、L1信号端（L1）、板上相连L2、L2信号端（L2）、板上相连

　　探测器接线图：

　　探测器通过二线制总线并联，接入相兼容的火灾报警控制系统。探测器采用无极性连接，多个探测器与控制器连接的示意图如图所示。
