一、JTY-GD-A30G-Ex防爆型点型光电感烟火灾探测器概述

　　JTY-GD-A30G-Ex型点型光电感烟火灾探测器内置微处理器，支持电子编码，通过二线制总线（内部配接安全栅），接入相兼容的火灾报警控制系统。探测器既能实时采集现场烟雾浓度数据，并将数据传送至火灾报警控制系统，也能接收并执行火灾报警控制系统给出的控制命令。

　　探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所，例：饭店、旅馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业与民用建筑。但不适用于有大量粉尘、水雾滞留的场所，可能产生蒸汽和油雾的场所及正常情况下有烟滞留的场所。

　　探测器防爆性能符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》及GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》。探测器防爆标志为Ex db ibⅡC T6 Gb，适用于具有ⅡA、ⅡB、ⅡC级，T1～T6组别的爆炸性混合物场所中的1区或2区使用。

二、JTY-GD-A30G-Ex防爆型点型光电感烟火灾探测器功能特点

　　◎全电子编码，编码地址可通过编码器现场改写。

　　◎单片机实时采样处理数据、并能保存最近144条历史数据，曲线跟踪现场情况。

　　◎具有温度、湿度、灰尘积累漂移补偿，传感器失效检测功能（故障上报控制器）。

　　◎无极性二总线连接，安装、维护方便。

三、JTY-GD-A30G-Ex防爆型点型光电感烟火灾探测器技术参数

型号	JTY-GD-A30G-Ex
名称	点型光电感烟火灾探测器
品牌	三江
防爆标志	Ex db ib IIC T6 Gb
适用爆炸环境	适用于1 区或 2 区 使用
IP 等级	隔爆腔防护等级 IP66
工作方式	无极性二总线
电气接口	2-M20×1.5
编码方式	通过编码器可现场编码，地址范围 1～324 任选
工作电压	总线 24V
工作电流	＜1mA(监视状态)
报警状态	＜1.5mA（报警状态）
工作指示灯	监视状态红色指示灯闪烁，报警状态红色指示灯常亮
使用环境温度	-10℃～+50℃
相对湿度	≤95%(40℃±2℃无凝露)
重量	约 1.45kg
保护面积	具体参考国标 GB 50116-2013《火灾自动报警系统设计规范》相关规定
执行标准	GB 4715-2005、GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021

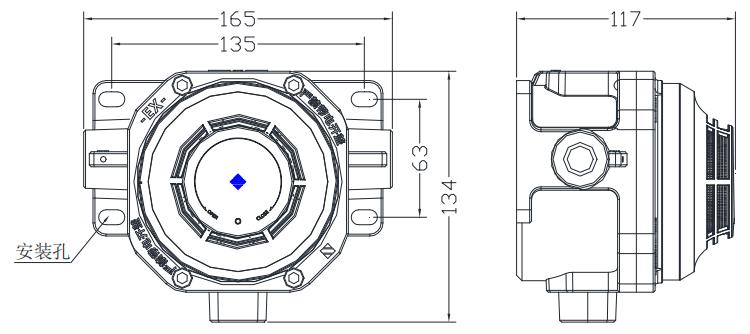

四、JTY-GD-A30G-Ex防爆型点型光电感烟火灾探测器外形尺寸图

五、JTY-GD-A30G-Ex防爆型点型光电感烟火灾探测器接线图

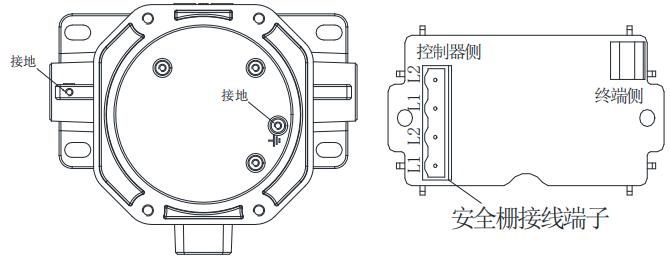

　　配套隔爆底座的下壳及壳内安全栅板载接线端子示意图：

　　端子定义：L1、L2无极性两线制

　　L1、L1信号端（L1）、板上相连L2、L2信号端（L2）、板上相连

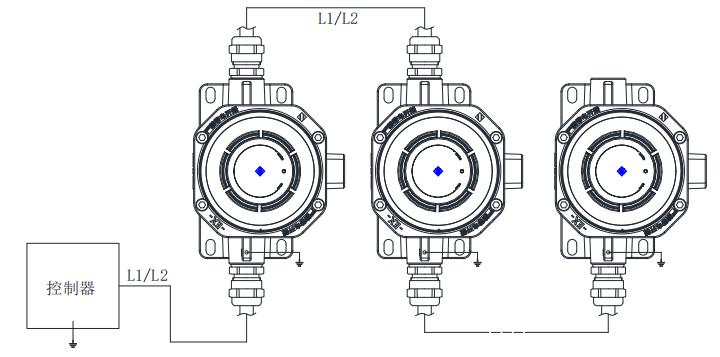

　　探测器接线图：

　　探测器通过二线制总线并联，接入相兼容的火灾报警控制系统。探测器采用无极性连接，多个探测器与控制器连接的示意图如图所示。
