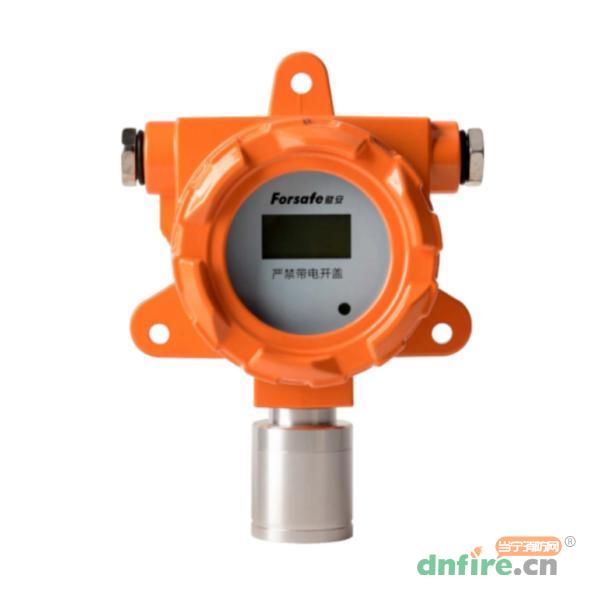

一、GT-FS2023(Ex)工业及商业用途点型可燃气体探测器概述

　　GT-FS2023(Ex)工业及商业用途点型可燃气体探测器是一种工业及商业用途智能燃气泄露检测探测器，内置微处理器，性能稳定，工作可靠。

　　当天然气、沼气等含有甲烷气体的泄漏，使周围气体浓度发生变化，探测器可通过内置的气敏传感器对周围环境中可燃气体的吸附，当可燃气体浓度超过探测器预定的报警值时做出响应。一般用于加油加气站、化工厂、商业厨房等场所，不适合用于通风良好的场所。

二、GT-FS2023(Ex)工业及商业用途点型可燃气体探测器主要功能

　　1.预热模式：控制输出接口不动作，屏幕显示“正在预热中”，绿灯、红灯和黄灯交替闪烁，工作时间2分钟后切换到正常监视模式。

　　2.正常监视模式：通过总线被巡检，绿灯正常闪烁，当前的浓度值和状态信号通过总线上传控制器，屏幕显示“探测器正常”。

　　3.故障模式：黄灯常亮，屏幕显示“传感器故障”。

　　4.报警模式：低限报警时红灯闪亮，屏幕显示“低限报警”，同时发出光报警并输出开关量控制信号和DC12V脉冲电源。高限报警时红灯常亮，屏幕显示“高限报警”，同时发出光报警并输出开关量控制信号和DC12V脉冲电源。需注意：报低限报警后仍可报高限报警，但报高限报警后不可报低限报警。

　　5.屏蔽模式：可被控制器屏蔽，屏蔽后无法报警和报故障，屏幕显示“探测器屏蔽”。

　　6.显示功能：实时显示当前监测的浓度信号。

三、GT-FS2023(Ex)工业及商业用途点型可燃气体探测器技术参数

型号	GT-FS2023(Ex)
名称	工业及商业用途点型可燃气体探测器
品牌	赋安
额定工作电压	DC24V；报警平均电流：≤50mA
总线电压	DC18V～DC28V；总线平均电流：≤0.5mA
气体类型	CH4（甲烷）
低限报警值	25%LEL
高限报警值	50%LEL
传感器使用年限	5年（正常环境下）
测量范围	3～100%LEL
使用环境	-10℃～55℃，≤95%RH(无凝露)
重量	≤1500g
外形尺寸	L194mm×W139mm×H93mm
执行标准	GB 15322.1-2019

四、GT-FS2023(Ex)工业及商业用途点型可燃气体探测器安装接线

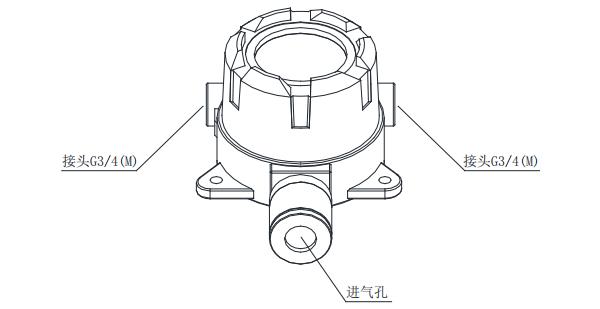

探测器外形图

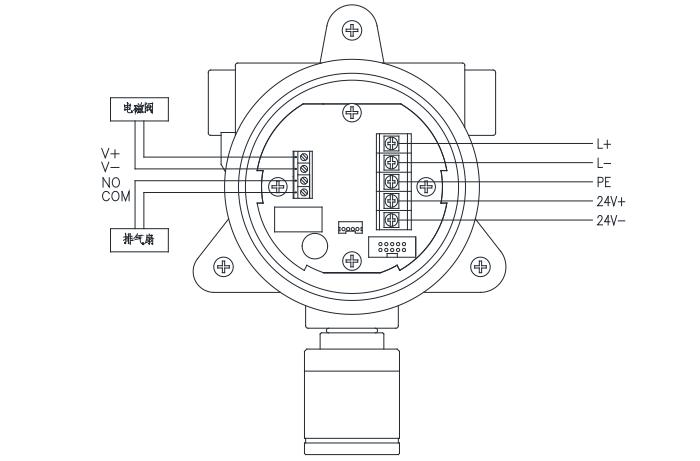

　　输入接口定义：

　　“24V+”和“24V-”用于接入24V电源线，

　　“L+”和“L-”用于接入总线，

　　“PE”用于连接外壳地。

　　输出接口定义：“V+”、“V-”为DC12V脉冲电源输出，报警后瞬时输出1.5A 30ms，用来控制电磁阀或机械手电动阀。

　　“NO”、“COM”为干接点开关量输出，用于控制排气扇。

　　导线均要求应采用截面积不小于2.0mm²的RV线。

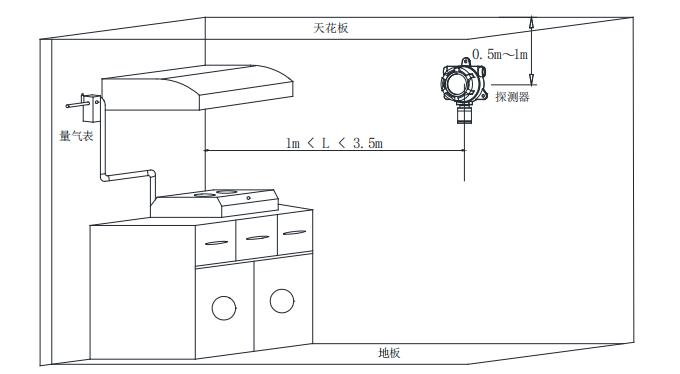

五、GT-FS2023(Ex)工业及商业用途点型可燃气体探测器使用方法

　　1.安装前，先将探测器写好地址。

　　2.按照控制器的编程关系将写好地址的探测器安装到对应位置。

　　3.安装完毕后，开机运行。正常监视状态下，绿灯根据总线的命令进行闪烁。

　　4.报警测试：用打火机对着探测器持续放气一段时间后（长期浓度过高，会影响传感器性能），超过低限报警值时，探测器应向控制器发出低限火警信号，同时探测器红灯闪亮，屏幕显示“低限报警”，发出光报警并输出开关量控制信号和DC12V脉冲电源。超过高限报警值时，探测器应向控制器发出高限火警信号，同时探测器红灯常亮，屏幕显示“高限报警”，同时发出光报警并输出开关量控制信号和DC12V脉冲电源。待探测器中气体浓度低于低限报警值时，探测器应自动恢复到正常监视状态。
