*产品介绍来源海湾GST 2023-10-23发布

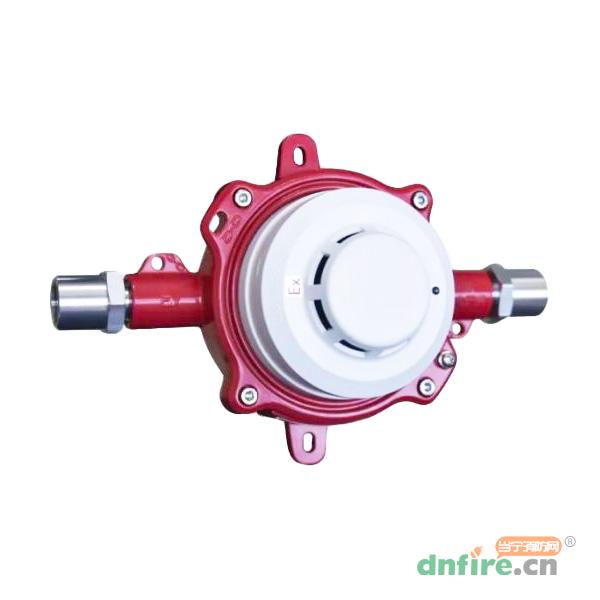

一、JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器产品概述

　　JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器由感烟探头和安全栅两部分组成，其中感烟探头是采用红外散射原理研制而成的点型光电感烟火灾探测器，安全栅为隔爆型安全栅，外壳为铝合金材料，具有很好的机械强度，安装使用方便。

　　JTY-GM-GSTN9811(Ex)/WIS探测器适用于ⅡB、ⅡC类爆炸性气体环境的1区和2区，不适用于0区及煤矿井下环境，可用于户外，需根据现场环境选用。

二、JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器技术特性

型号	JTY-GM-GSTN9811(Ex)/WIS
名称	点型光电感烟火灾探测器
品牌	海湾
使用环境	温度：-40℃～+55℃；相对湿度 ≤ 95%，腔体内部不凝露
工作电压	总线电压 24V，电压允许范围：16～28V
电流参数	监视电流 ≤ 4.1mA，报警电流 ≤ 4.3mA
回路带载能力	线芯截面不小于 1.5mm² 双绞线，长度 1000m，不超过 70 只
外形尺寸	274mm×176mm×103mm
防护等级	IP65（隔爆部分）/IP54(本安部分)
壳体材料和颜色	金属/红色（隔爆部分）；塑料/白色（本安部分）
重量	约 1.3kg
安装孔距	149~156mm
防爆标志	Ex db ib IIC T6 Gb
防爆合格证号	CE23.7254

三、JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器外形示意图

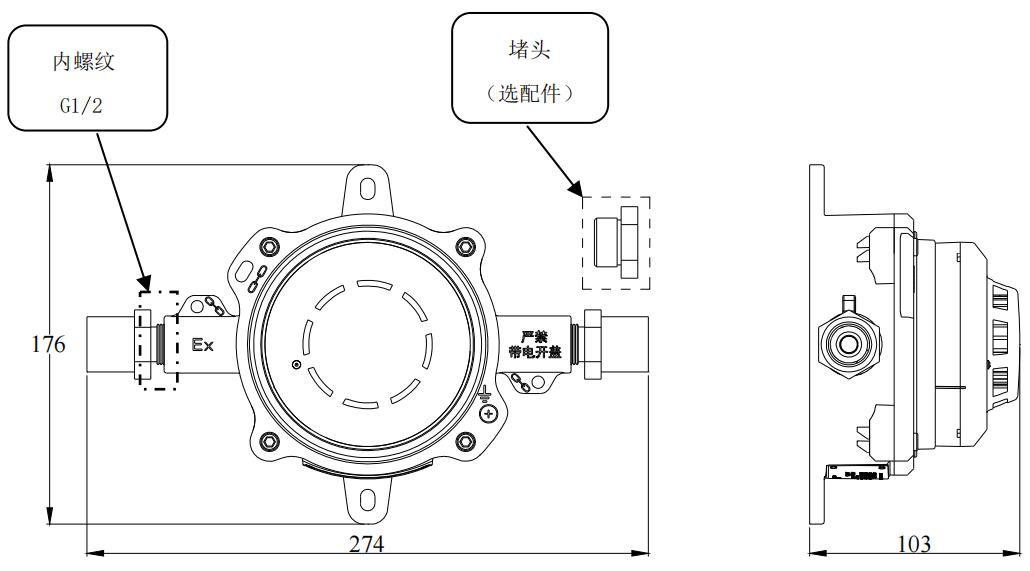

　　外形尺寸示意图如下图所示。（单位：mm）

　　注：2024年6月份更改了接口，由原来的M20X1.5更改为G1/2。

　　判断方法：现场可以用接口的外螺纹接另一个手报或声光的接口的内螺纹那端，如果能顺利连接，接口为M20X1.5；否则接口为G1/2内丝管螺纹。

四、JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器安装与布线

　　警告：安装设备之前，请切断回路的电源。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.探测器安装在场所的顶部，使用两个M6×60的膨胀螺栓直接固定在顶部，并确认固定牢固。

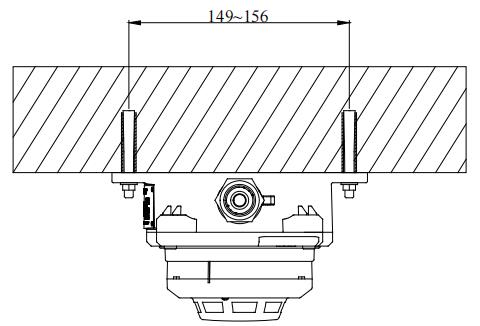

顶部安装示意图

　　3.接线端子

　　探测器安全栅底座内置3个两位接线端子，接入的总线与内置的电器连接线串联连接，其中Z1Z2连接控制器总线，接地端子连接地线。

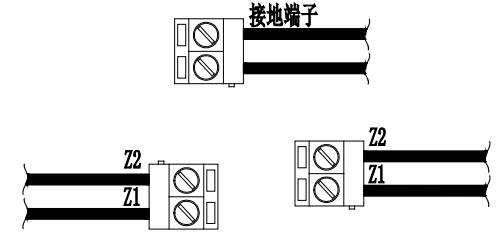

接线端子示意图

　　4.布线要求：

　　连接的电缆应使用铜芯多股导线的电缆，在1区和2区，线芯截面应不小于1.5mm2，电缆外径φ7mm-φ8mm。

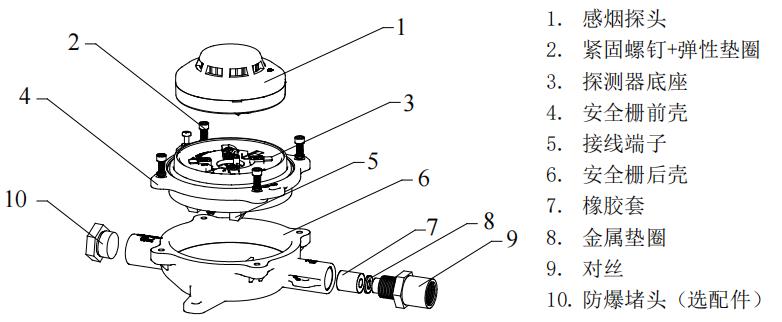

　　5.组装接线，参见示意图：

　　本探测器可以双端接线，接线步骤如下：

　　1.从包装中取出附件袋，打开附件袋（附件袋中包括对丝2个，橡胶套2个，金属垫圈2个，紧固螺钉4个，弹性垫圈4个），打开安全栅的前壳。

　　2.将电缆线依次穿过对丝、金属垫圈、橡胶套，电缆需预留出适合的接线长度。

　　3.将橡胶套、金属垫圈、对丝连同电缆一同旋进安全栅壳体，准备接线。

　　4.将电缆芯剥去外皮留出金属导线5mm，将电缆的金属线头与上盖内的接线端子相连接。整理电缆，使位置长度适合，然后用扳手将对丝拧紧。

　　5.确认本探测器是否需要串联使用，如是串联使用需双向接线时，将电缆线按以上方法从安全栅两端分别接入并旋紧；如本探测器不需要串联双向接线时（比如产品在线路的最末端），安全栅另一侧进线端必须拆下对丝并用防爆堵头（选配件）旋牢。

　　6.接线完成后，扣上安全栅前壳。将紧固螺钉穿过弹性垫圈，旋紧紧固螺钉，从安全栅外接地螺钉接入保护地。

　　7.检查安全栅电缆压紧对丝、防爆堵头和紧固螺钉，需要旋牢。

　　8.待安全栅安装牢固后，将探头底部对正底座顺时针旋转，即可将探头安装在底座上。
