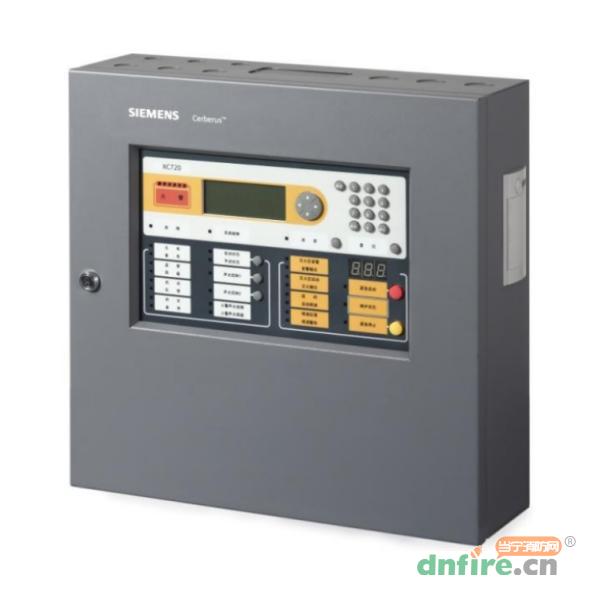

一、XC7202气体灭火控制器概述

　　XC7202具有火灾探测和气体灭火控制功能，可实现一个气体灭火分区的火灾报警和气体灭火控制，可用于自动或手动气体灭火。

　　XC7202可配接编址感温探测器、感烟探测器、红外火焰探测器、线性光束感烟探测器、吸气式感烟火灾探测器等，以及紧急启停按钮、声光警报器、气体喷洒指示灯等现场设备。

　　XC7202设计符合有关国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制器》中有关气体灭火控制器的要求。

二、XC7202气体灭火控制器特点

　◎专业外型设计，大方美观。

　◎技术领先，采用西门子国际化设计。

　◎高速32位CPU，运行速度快。

　◎突出的系统可靠性设计，独有7×24小时电磁阀及其电路监控。　　

　◎LCD液晶显示，操作简单、清晰直观、方便查询。

　◎超大存储空间，最多可记录30000条历史记录，其中火警记录1000条；运行中发生的事件和操作可全部记入历史档案中。

　◎控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件，按照逻辑关系联动相应设备。

　◎可打印实时事件。

　◎单台控制器控制1个防火区。

　◎单台控制器带有可编程7路输入和11路输出。

　◎单台控制器最大可接126个现场设备。

　◎控制器有三种用户级别，分别为：1级、2级和3级用户；在不同的用户级别下可进行不同的操作，用户级别由密码保护。

　◎超长待机时间，在主电缺失时可自动进入备电状态。

　◎超大数码管显示延时时间，醒目直观。

　◎针对重要功能按钮，具有防止误操作的保护。

　◎接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。

　◎调试简便快捷，内嵌气体灭火程序，省去繁琐的配置过程。

　◎自动映射现场设备。

　◎可由控制器调整探测灵敏度，自动适应环境变化，使火灾报警可靠性大大提高。

　◎既可以在控制器上现场直接编程，也可通过计算机快速编程。

　◎现场部件标签上自带可撕式编码贴，方便工程调试。

　◎符合国家标准GB4717-2005《火灾报警控制器》

　◎符合国家标准GB16806-2006《消防联动控制系统》

　◎依照产品设计，外部带电端子与机壳之间的绝缘电阻值小于20兆欧，所有外部带电端子无绝缘要求。

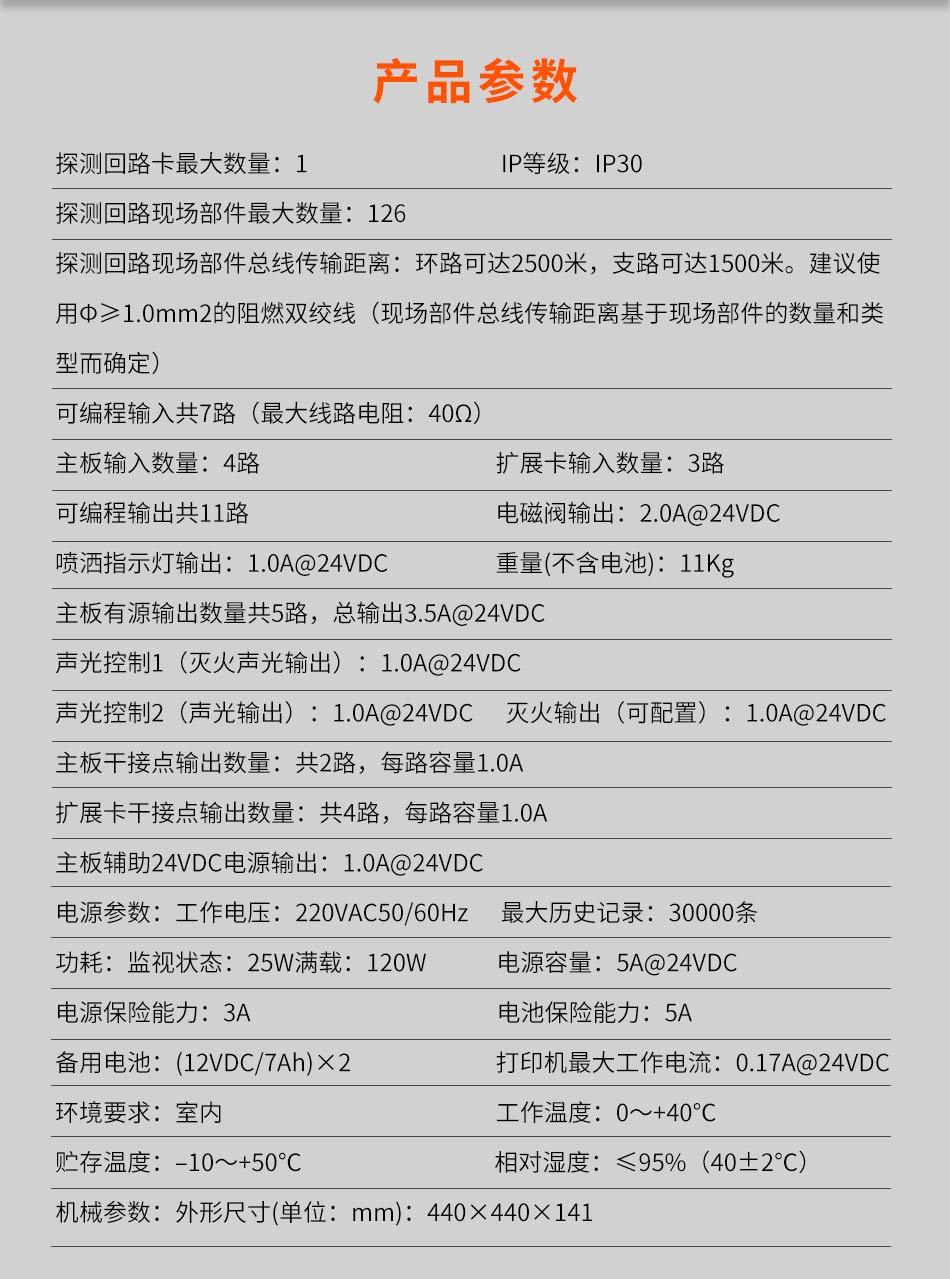

三、XC7202气体灭火控制器参数

　　探测回路卡最大数量：1　　

　　探测回路现场部件最大数量：126　　

　　探测回路现场部件总线传输距离：环路可达2500米，支路可达1500米。建议使用Φ≥1.0mm2的阻燃双绞线（现场部件总线传输距离基于现场部件的数量和类型而确定）　　

　　可编程输入共7路（最大线路电阻：40Ω）　　

　　主板输入数量：4路　　

　　扩展卡输入数量：3路　　

　　可编程输出共11路　　

　　主板有源输出数量共5路，总输出3.5A@24VDC　　

　　电磁阀输出：2.0A@24VDC　　

　　喷洒指示灯输出：1.0A@24VDC　　

　　声光控制1（灭火声光输出）：1.0A@24VDC　　

　　声光控制2（声光输出）：1.0A@24VDC　　

　　灭火输出（可配置）：1.0A@24VDC　　

　　主板干接点输出数量：共2路，每路容量1.0A　　

　　扩展卡干接点输出数量：共4路，每路容量1.0A　　

　　主板辅助24VDC电源输出：1.0A@24VDC　　

　　最大历史记录：30000条　　

　　电源参数：工作电压：220VAC50/60Hz　　

　　功耗：监视状态：25W满载：120W　　

　　电源容量：5A@24VDC　　

　　电源保险能力：3A　　

　　电池保险能力：5A　　

　　备用电池：(12VDC/7Ah)×2　　

　　打印机最大工作电流：0.17A@24VDC　　

　　机械参数：外形尺寸(单位：mm)：440×440×141　　

　　重量(不含电池)：11Kg　　

　　环境参数：工作温度：0～+40℃　　

　　贮存温度：–10～+50℃　　

　　相对湿度：≤95%（40±2℃）　　

　　IP等级：IP30　　

　　环境要求：室内

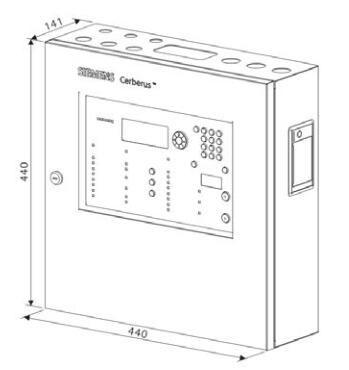

四、XC7202气体灭火控制器外形尺寸

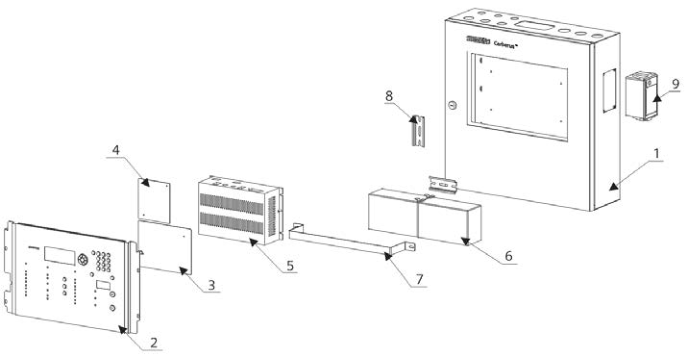

五、XC7202气体灭火控制器内部结构

　　1.机箱　　2.操作单元　　3.探测回路卡（可选配）　　4.扩展输入输出卡（可选配）　　5.电源　　6.电池　　7.电池固定卡　　8.35mm安装卡轨　　9.打印机

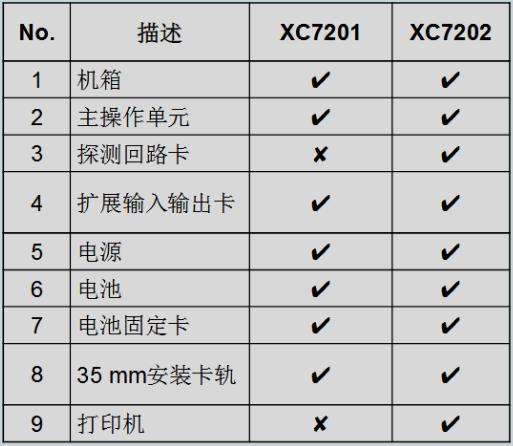

六、XC7202与XC7201气体灭火控制器区别

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	XC7202
[名称]	气体灭火控制器
[别名]	气体灭火主机
[品牌]	西门子
[主电]	AC220V
[备电]	DC24V
[功耗]	120W
[安装方式]	壁挂式
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[重量]	11kg
[尺寸]	440mm×440mm×141mm
