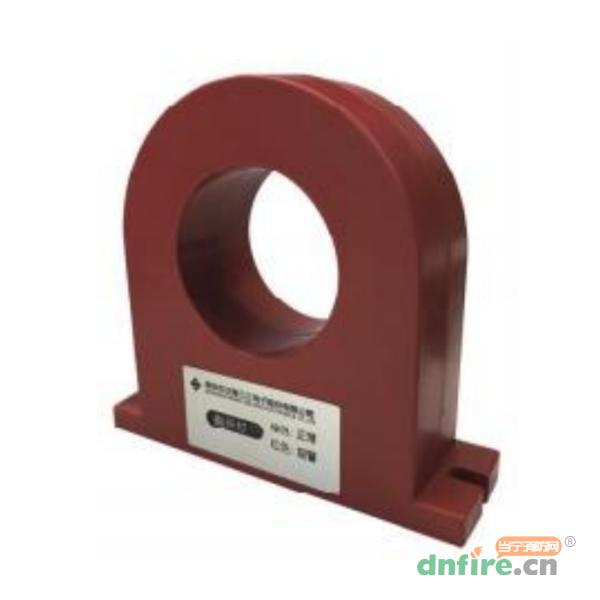

一、DH-9706/100型剩余电流式电气火灾监控探测器概述
DH-9706/100型剩余电流式电气火灾监控探测器的设计、制作、检验均符合国家标准:GB 14287.2-2014《电气火灾监控系统》第2部分:剩余电流式电气火灾监控探测器。
探测器作为电路漏电流的检测设备,实时监控着供电线路的剩余电流,当供电线路的剩余电流达到设定的报警门限时,立即向电气火灾监控设备发出报警信号,实现漏电报警的功能。
二、DH-9706/100型剩余电流式电气火灾监控探测器功能特点
1.当被保护线路剩余电流达到报警设定值时,探测器应在30s内发出报警信号;
2.探测器报警设定值不应小于100mA,不应大于1000mA,且探测器报警值应在报警设定值的95%~105%之间;
3.探测器以无极性二线制总线方式与我公司电气火灾监控设备连接,无需另外供电,安装使用简单方便;
4.探测器采用独特的交流检测电路,无需调零,且探测灵敏度高,耗电少,工作稳定可靠;
5.内置高档MCU,应用先进的剩余电流采集及火灾判断算法,具备强大的分析、判断能力,实时对漏电流进行监视和报警,极大地提高了整个系统探测火灾隐患的可靠性、实时性、准确性;
6.探测器采用电子编码方式,每个探测器都有唯一的地址编码,现场编码简单、方便;
7.用LED发光管指示探测器状态:正常时约每12秒闪亮一次绿灯;报警时红色指示灯常亮。
三、DH-9706/100型剩余电流式电气火灾监控探测器技术参数
型号 |
DH-9706/100 |
名称 |
剩余电流式电气火灾监控探测器 |
品牌 |
三江 |
工作电压 |
DC24V(总线供电) |
工作电流 |
监视状态<0.8mA,报警状态<1.5mA |
主回路额定工作电流值 |
100A |
报警设定值 |
100mA~1000mA,步长:1mA |
线制 |
无极性二线制总线 |
编码 |
电子编码,编码范围:1~324 |
使用环境温度 |
-10℃~40℃ |
相对湿度 |
≤93%(40℃±2℃无凝露) |
外壳材料 |
红色ABS |
外壳防护等级 |
IP30 |
重量 |
约211g |
过线孔径 |
φ45mm |
外形尺寸 |
108mm×98mm×32mm |
执行标准 |
GB 14287.2-2014 |
四、DH-9706/100型剩余电流式电气火灾监控探测器安装说明
(1)探测器的安装步骤:将安装螺钉(Ф5mm)穿过安装孔用螺钉将探测器固定在配电箱底板上;将保护回路的火线、零线同时穿过剩余电流互感器后再连接到用电设备;连接探测器与电气火灾监控设备信号总线。

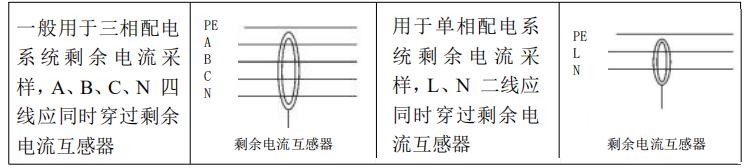

(2)在配电系统中的安装示意图:
(3)探测器接线端子L1、L2分别与电气火灾监控设备的总线L1、L2相连接,不分极性。

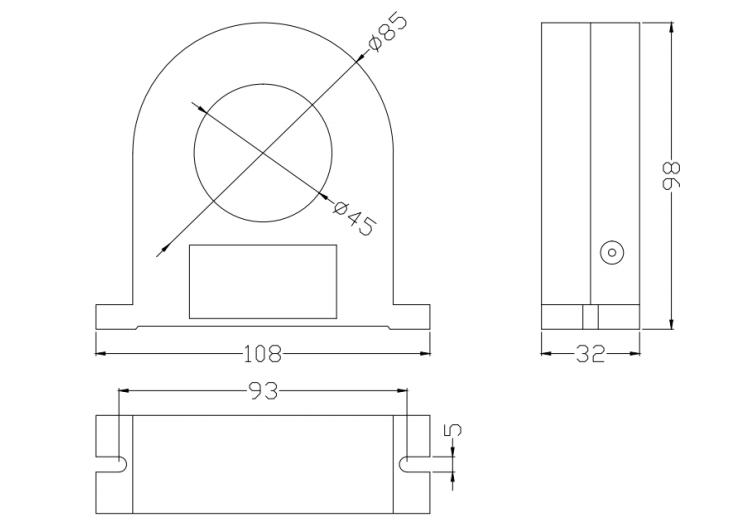

五、DH-9706/100型剩余电流式电气火灾监控探测器外形尺寸
