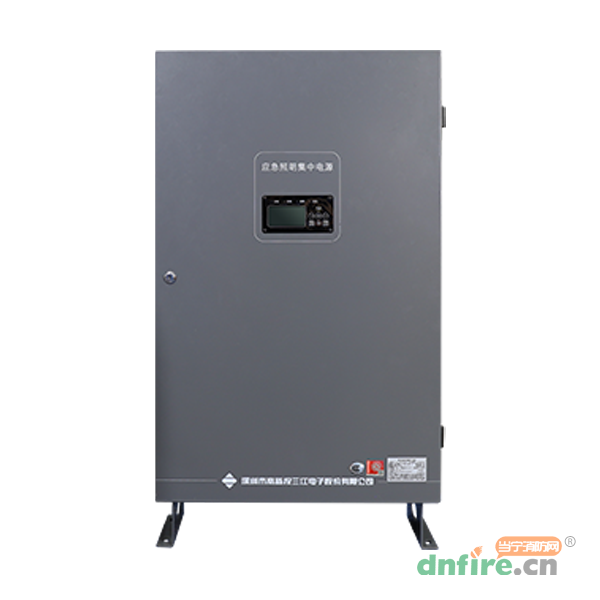

一、SJ-D-1KVA/P1000BC应急照明集中电源概述

　　SJ-D-1KVA/P1000BC型应急照明集中电源内部有一个主控板，主控板上配接8个回路模块，回路输出采用二总线模式与三江的消防应急标志灯具或消防应急照明灯具实现无极性连接，各回路相互独立，每个输出回路最多可接108个终端。产品按照GB 17945-2010《消防应急照明和疏散指示系统》设计，主要适用于集中电源集中控制的消防应急照明和疏散指示系统，产品设计同时满足GB 51309-2018《消防应急照明和疏散指示系统技术标准》相关条款要求。

　　集中电源需与三江生产的应急照明控制器连接使用，向应急照明控制器发送所接灯具的运行状态，或者执行应急照明控制器发出的应急指令。

　　集中电源设有照明电连接端口，与所在区域的照明电连接后，照明电断电时，系统将进入应急状态，照明电恢复时，退出应急状态。

二、SJ-D-1KVA/P1000BC应急照明集中电源技术参数

型号	SJ-D-1KVA/P1000BC
名称	应急照明集中电源
品牌	三江
输入电压	AC 220V 50Hz
额定输出电压	DC 36V
最大输出功率	1000W
输出回路数量	八回路
单回路最大输出电流	6A
单回路最大输出功率	200W
单回路最大地址点位	108 点
单回路带载数量	建议 60 个灯具
编址功能	支持对回路上具有 UID 的终端灯具进行自动编址
保护功能	输出短路\过载\过压\欠压\过温等保护，具备声光报警
电池类型	免维护铅酸蓄电池
动态瞬变特性	动态瞬变范围<10%，瞬变恢复时间<20ms
额定电池电压	DC 24V
应急时间	≥90 分钟
绝缘电阻	输入对地绝缘电阻不小于 20MΩ
充电功能	24 小时基本完成充电
工作环境温度	0~55℃
相对湿度	<95%
设备重量	约 80kg
防护等级	IP33
结构方式	落地立柜式
外形尺寸	568mm×214mm×975mm

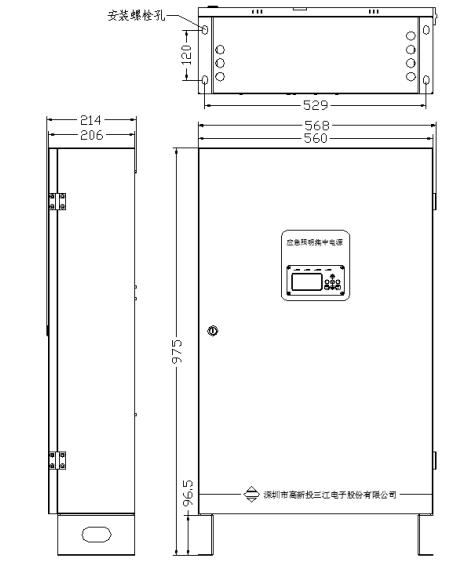

三、SJ-D-1KVA/P1000BC应急照明集中电源内部结构

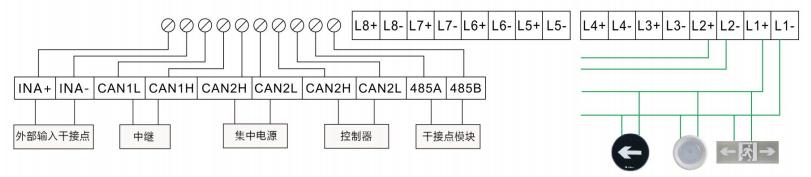

四、SJ-D-1KVA/P1000BC应急照明集中电源接线说明

连接端口	说明
CAN1H、CAN1L	通过 CAN 中继方式与应急照明集中电源相连端口
CAN2H、CAN2L	该端口有两路，可连接应急照明控制器和应急照明集中电源
485A、485B	通过 485 通信与干接点模块（三江SJ-TX03 数据转换器）相连端口
INA+、INA-	外部输入干接点连接端口，通过跳线可设置有源/无源输入方式
L1+/L1-.....L8+/L8-	1-8 回路，外接消防应急灯具
L、N	消防电端口，用于交流 220V 电源供电
L1、N1	照明电端口，用于检测市电状态
VIN+、GND	开关电源输出直流电压给主控板的接口

　　应急照明集中电源通过CAN2接口与应急照明控制器的CAN2接口相连，主控板回路输出端通过二芯线连接消防应急灯具。在长距离通信的现场需求下，应急照明集中电源可通过CAN1接口与下一级应急照明集中电源的CAN2接口相连，实现中继功能以增强通信能力。
