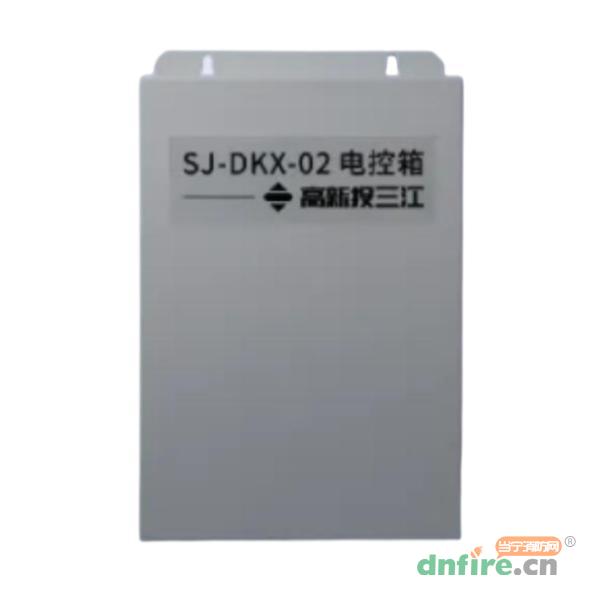

一、SJ-DKX-02电控箱概述
SJ-DKX-02电控箱与ZDMS0.8/20S-SP2001、ZDMS0.8/30S-SP3001型水炮配套使用，SJ-DKX-02电控箱主要为水炮提供所需的DC24V电源，并将水炮控制线通过扩容的中间继电器控制水路中的电磁阀，同时提供接线端子。
二、SJ-DKX-02电控箱功能特点
可提供水炮所需的DC12V/DC24V电源、电磁阀所需的AC220V电源、电动阀所需的DC24V电源。
可提供水炮的报警、RS-485通讯接口。
电源具有过载和短路保护功能。
三、SJ-DKX-02电控箱技术参数
| 型号 |
SJ-DKX-02 |
| 名称 |
电控箱 |
| 品牌 |
三江 |
| 输入电压 |
AC220V |
| 输出电压/功率 |
DC12V/75W |
| 通讯方式 |
RS485(与现场操作盘通讯) |
| 工作环境温度 |
4℃~55℃ |
| 环境相对湿度 |
≤95%RH 不凝露 |
| 重量 |
1.02Kg |
| 外形尺寸 |
201mm×129mm×54mm |
| 执行标准 |
GB 25204-2010《自动跟踪定位射流灭火系统》 |

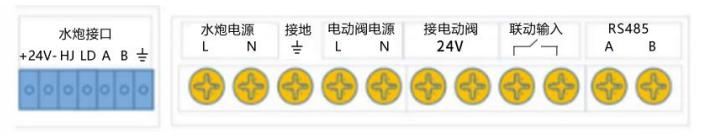

四、SJ-DKX-02电控箱接线说明
水炮电源：为水炮提供AC220V电源，连接到现场操作盘。
接地：水炮接地线，连接到现场操作盘。
电磁阀电源：为电动阀提供电源，连接到现场操作盘上“电磁阀电源输出”端子。
接电动阀：DC24V电动阀控制线，注意极性，1接电动阀内的4，2接电动阀内的3。
联动输入：预留。
RS485：用于水炮与现场操作盘的通讯(屏蔽双绞线，屏蔽层单端接地)。
视频输出：为带视频监控功能的水炮提供视频接口。
水炮接口：连接水炮配套线束，为水炮提供DC24V电源及RS485通讯接口等。
五、SJ-DKX-02电控箱外观尺寸
