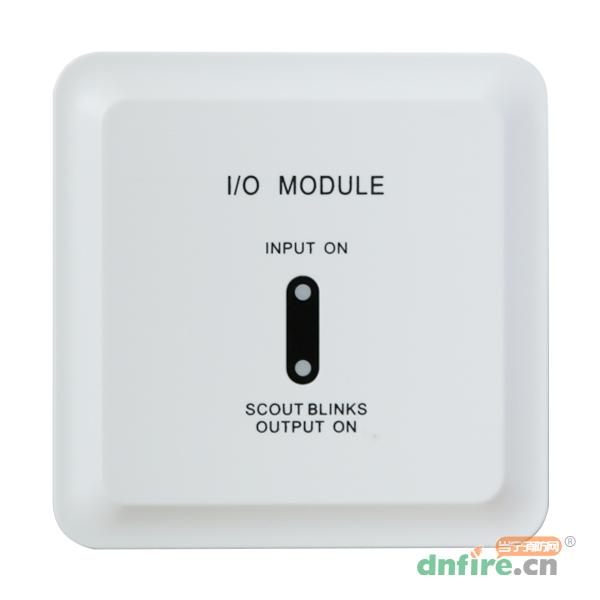

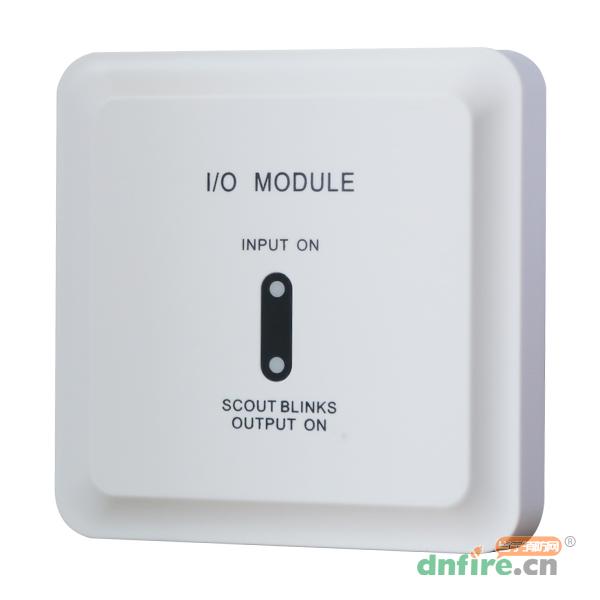

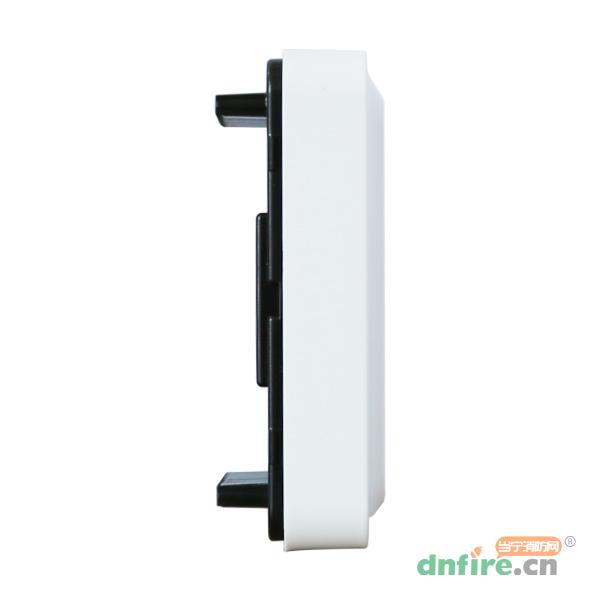

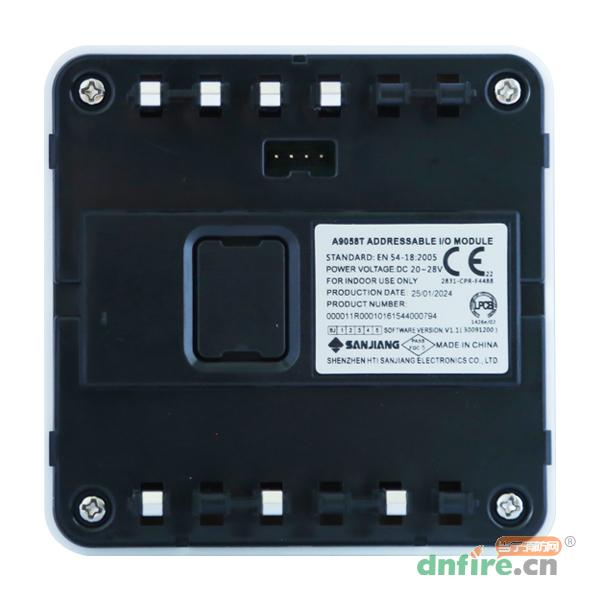

一、A9058T型输入/输出模块概述

　　A9058T型输入/输出模块可通过接入二线制总线相兼容的消防联动控制器配套使用。采用二总线无极性供电，低功耗设计，无需外接24V电源，动作后通过干接点输出，输入可接其他设备的干接点报警信号。

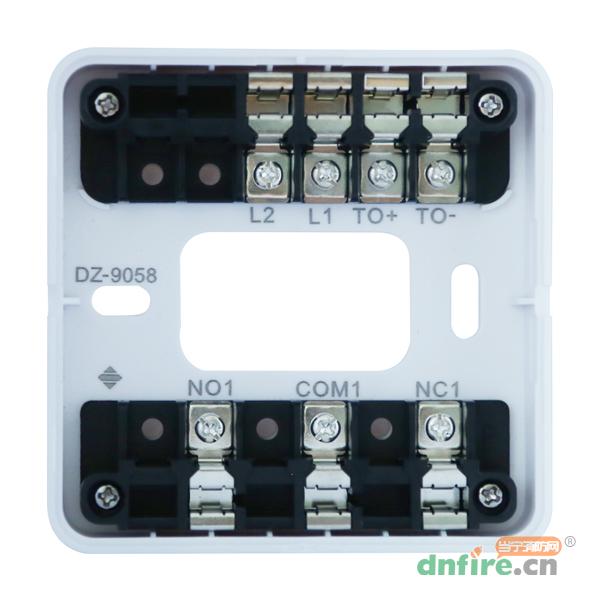

　　A9058T模块应安装在DZ-9058底座上。

二、A9058T型输入/输出模块技术参数

型号	A9058T
名称	输入/输出模块
品牌	三江
工作电压	总线 DC20~28V
静态电流	≤1.2mA
动作电流	≤4mA
输出容量	2A 30VDC（Max）
输出模式	干节点输出，输出端口没有检测功能
输入模式	模式 1：常开输入 模式 2：常闭输入 模式 3：设备反馈及故障输入
负载	终端负载：47kΩ电阻，触发负载：15kΩ电阻
编码方式	电子编码，地址范围 1~324 任选
接线方式	二线制（L1，L2）
使用环境温度	室内，-10℃~+50℃
相对湿度	≤95%（40℃±2℃无凝露）
重量	约 132g（带底座）
外形尺寸	86×86×41mm(带底座)
执行标准	EN 54-18

　　注意：

　　(1)动作后需要在消防联动控制器上进行手动复位。

　　(2)确认A9058T模块连接的输入设备类型（反馈设备或火灾报警设备），并在控制面板上设置A9058T模块对应的设备类型。

　　(3)在模式3下，请在控制面板上将A9058T模块的设备类型设置为“IR探测器”。
