一、TCMK6201输入模块概述

　　TCMK6201输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

二、TCMK6201输入模块功能特点

　　1.输入端可现场设为常闭检线、常开检线输入，应与无源触点连接。

　　2.地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。

　　3.由微处理器对运行情况进行监视，分别以正常、动作、故障三种形式将模块的状态传给控制器。

　　4.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、TCMK6201输入模块技术参数

型号	TCMK6201
名称	输入模块
品牌	天成
工作电压	信号总线额定工作电压24V，允许范围DC16V〜DC28V
工作电流	监视电流≤0.3mA，报警电流≤0.8mA
指示灯	红色，正常监视状态闪亮，动作时常亮
编码方式	电子编码，占1个总线编码点，编码范围可在1~255之间任意设定
线制	与火灾报警控制器的无极性信号二总线连接
使用环境温度	-10℃~+55℃
相对湿度	≤95%，不凝露
壳体材料和颜色	ABS，瓷白
重量	约110g（带底座）
安装孔距	60mm
外形尺寸	86mm×86mm×40mm（带底壳）
执行标准	GB16806-2006

四、TCMK6201输入模块接线图

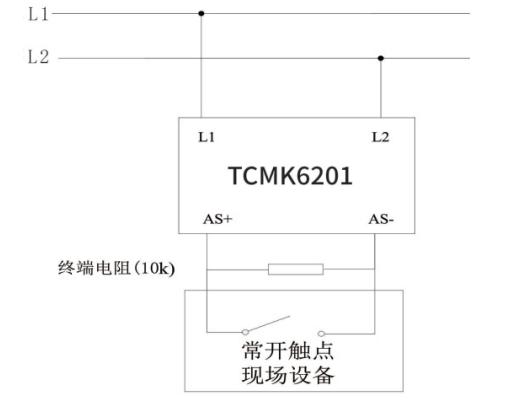

模块与常开无源触点的现场设备接线图

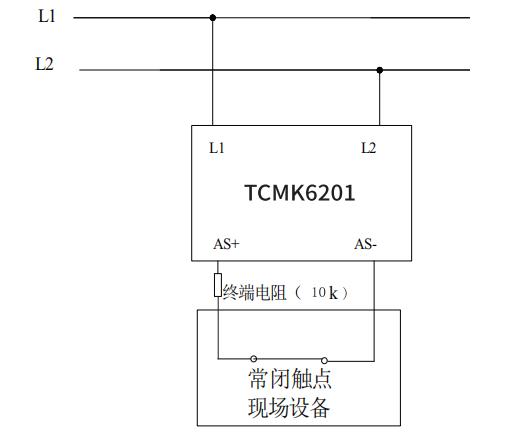

模块与常闭无源触点的现场设备接线图

　　L1、L2：无极性信号总线输入；

　　AS1、AS2：动作信号输入，与被控制设备的无源常开触点（常开检线模式）连接；也可通过电子编码器设置为常闭检线模式。
