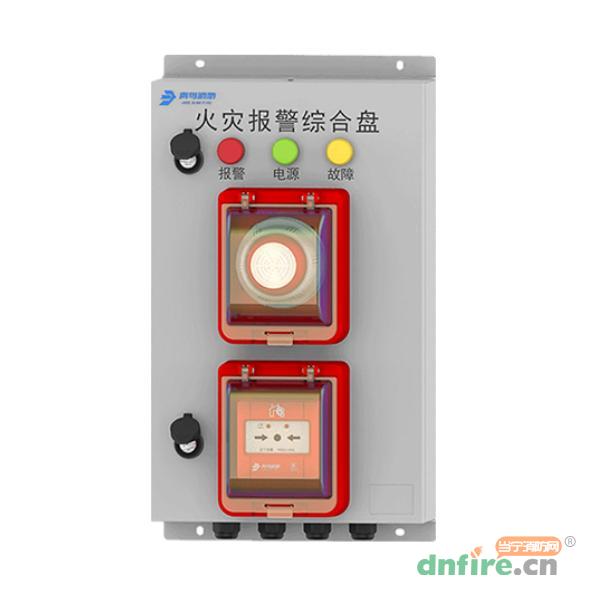

一、JBF-FAP01火灾报警综合盘概述

　　JBF-FAP01是青鸟消防股份有限公司全新推出的火灾报警综合盘系列产品。火灾报警综合盘集成了手动报警按钮、火灾声光警报器、防护盒、输入输出模块、中继模块、开关电源等设备，同时具备监视火焰探测器工作状态功能，实现了消防报警系统现场部件的模块化、标准化配套设计，可实时与消防控制中心火灾报警控制器进行通讯。综合盘采用金属机箱结构，超薄的机箱结构设计，兼具嵌墙安装、常规壁挂式安装。广泛应用于公路隧道、管廊场所中。

二、JBF-FAP01火灾报警综合盘功能特点

　　1）消防报警系统现场部件的模块化、标准化配套设计。

　　2）可根据工程需要，定制火灾报警综合盘的产品配置。

　　3）针对隧道地处山区，雷电干扰破坏性强的问题，支持选配浪涌保护器。

　　4）具备电源、火警、故障指示灯，便于巡检查找异常状态的火灾报警综合盘。

　　5）安装方式灵活，配合安装条可兼具嵌墙和壁挂安装方式。

　　6）火灾报警综合盘内带有方便拆卸的安装板，便于模块的安装。

　　7）JBF-FAP01自带开关电源，可为自身及相邻火灾报警综合盘提供DC24V电源。

　　8）具备防水格兰头，提供下端穿线口的防水保护。

三、JBF-FAP01火灾报警综合盘技术参数

型号	JBF-FAP01
名称	火灾报警综合盘
品牌	青鸟
额定电压	AC220V，50 Hz
总线电压范围	18V ~28V
对外输出	DC24V
内部配置	2 个模块安装位，配置电源、空气开关、端子排各 1 个
外部配置	手动火灾报警按钮+防护盒
端子排配置	带 3 位强电端子共 19 位端子排
工作温度	-10 ℃~+55℃
相对湿度	≤95%（无凝露）
贮存温度	-20℃～+65℃
防护等级	IP65
安装方式	壁挂安装或嵌墙安装
机箱尺寸	300mm 长×196mm 宽×530mm 高（含防护盒厚度）
选配件	装饰板、两总线声光、声光防护盒、火焰探测器产品（外部安装）、浪涌保护器、模块产品、继电器

四、JBF-FAP01火灾报警综合盘内部结构

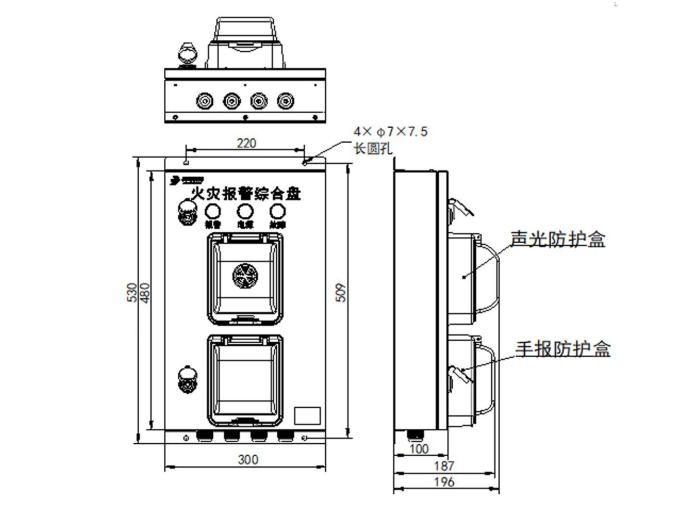

五、JBF-FAP01火灾报警综合盘外形尺寸

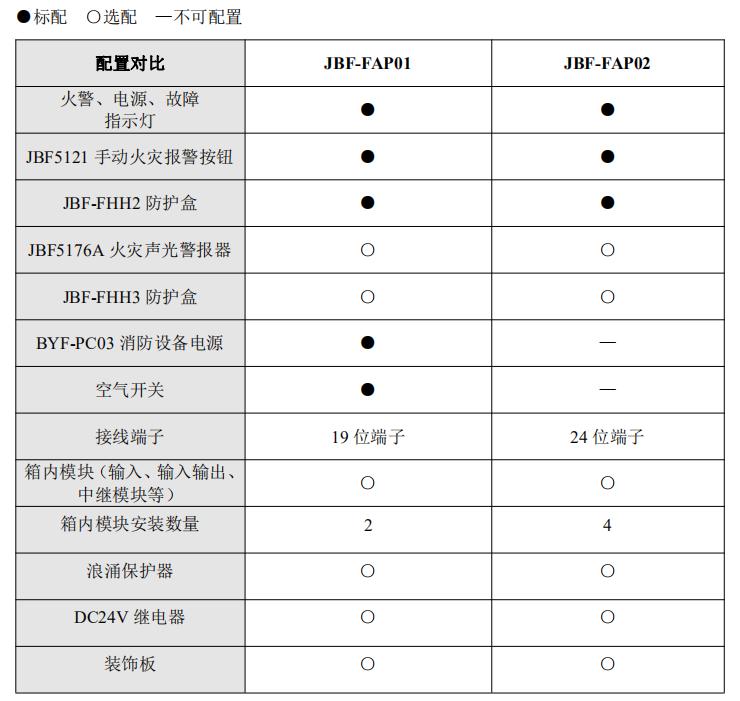

六、JBF-FAP01火灾报警综合盘配置情况
